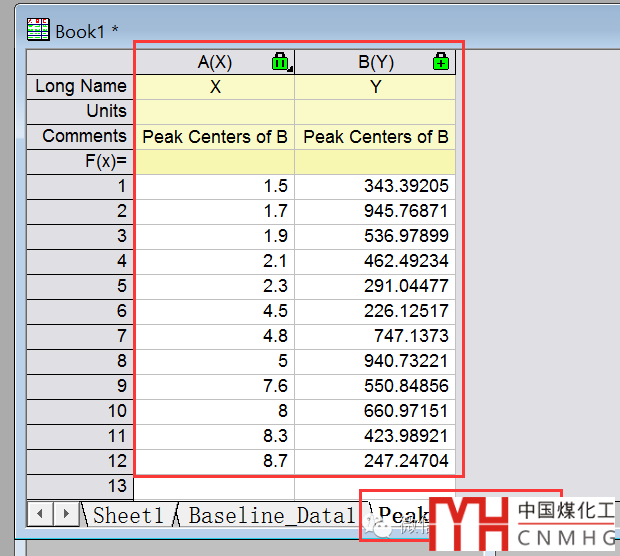

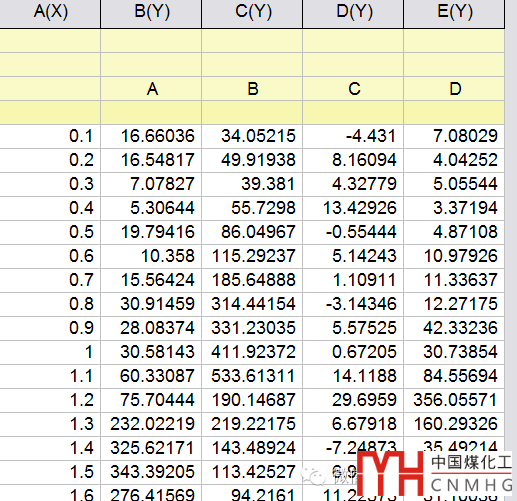

源數據

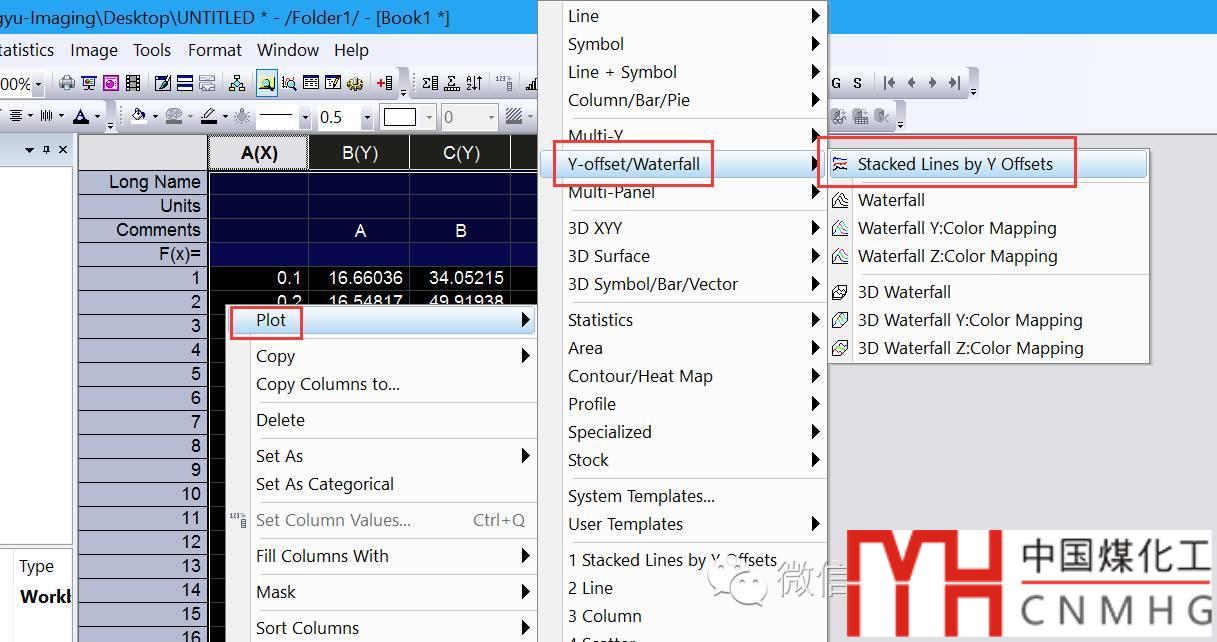

插入Stacked線型圖，并進行格式設置（戳我打開Stacked圖教程鏈接）

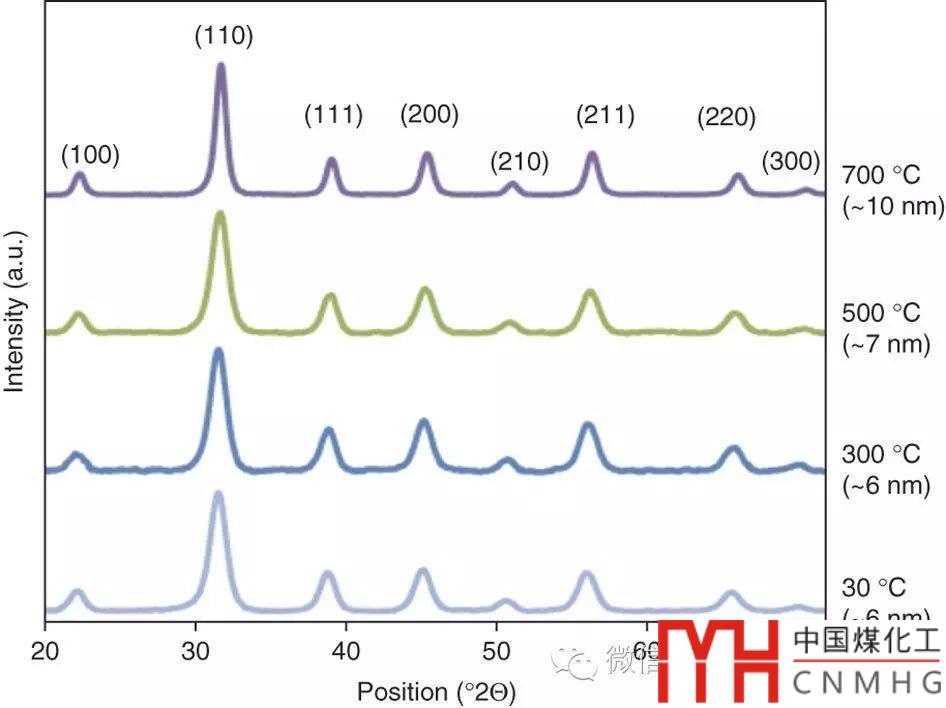

繪制Column圖，此處以某條曲線的峰高及位置來代替標準譜圖。

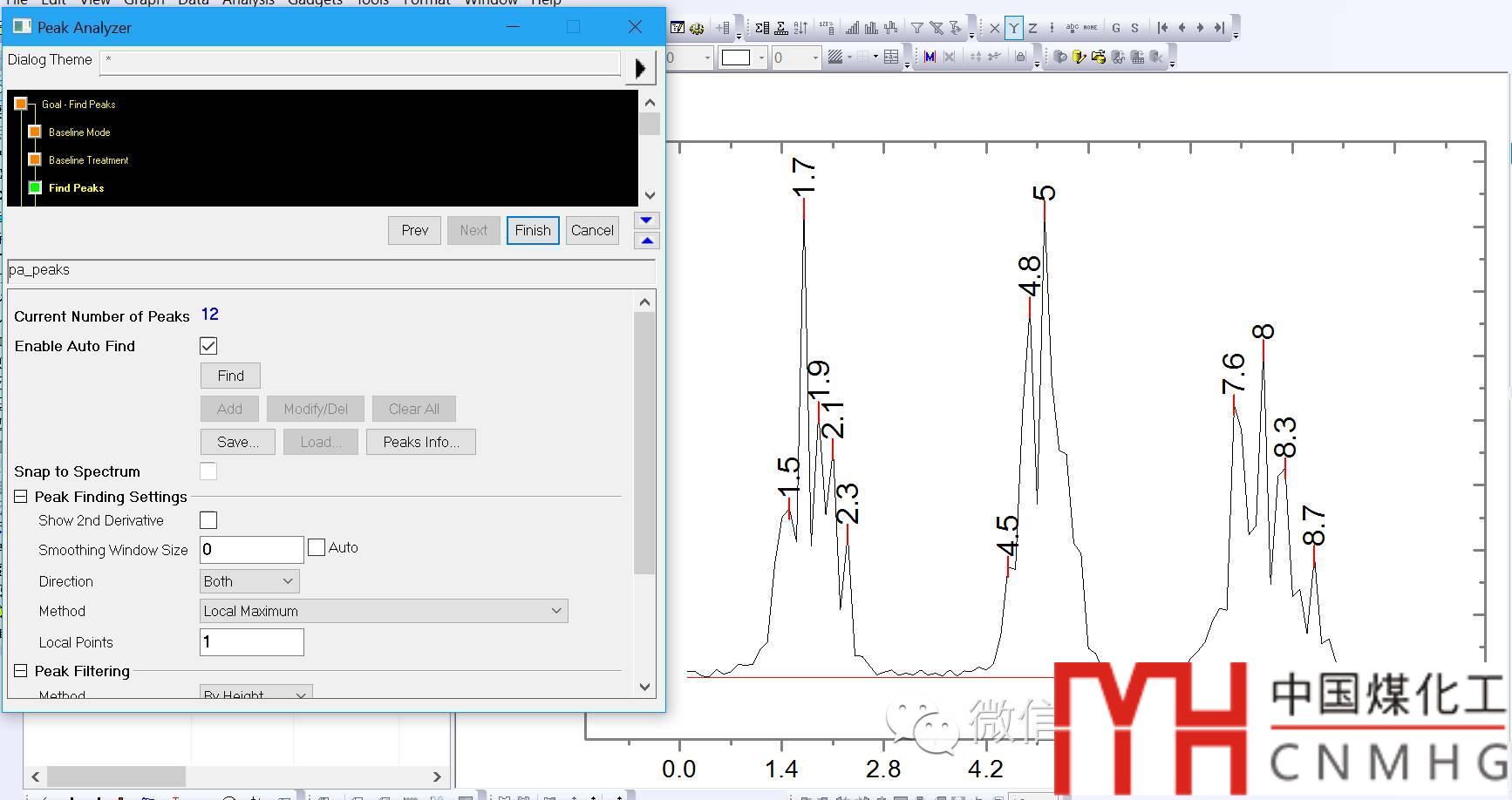

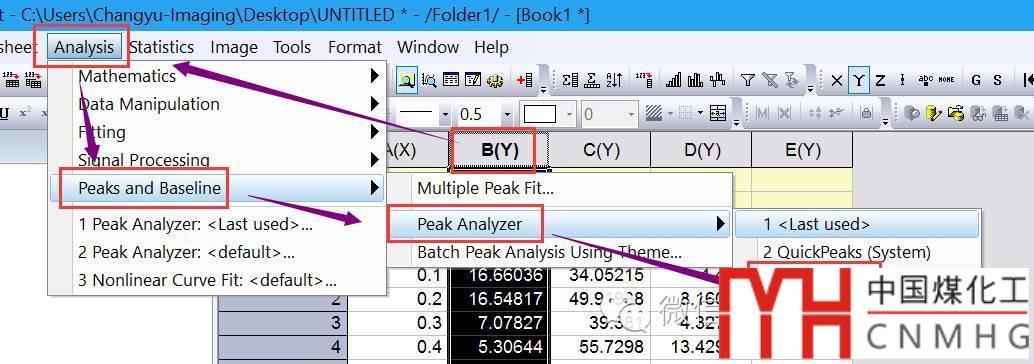

1. 尋峰（戳我打開鏈接）

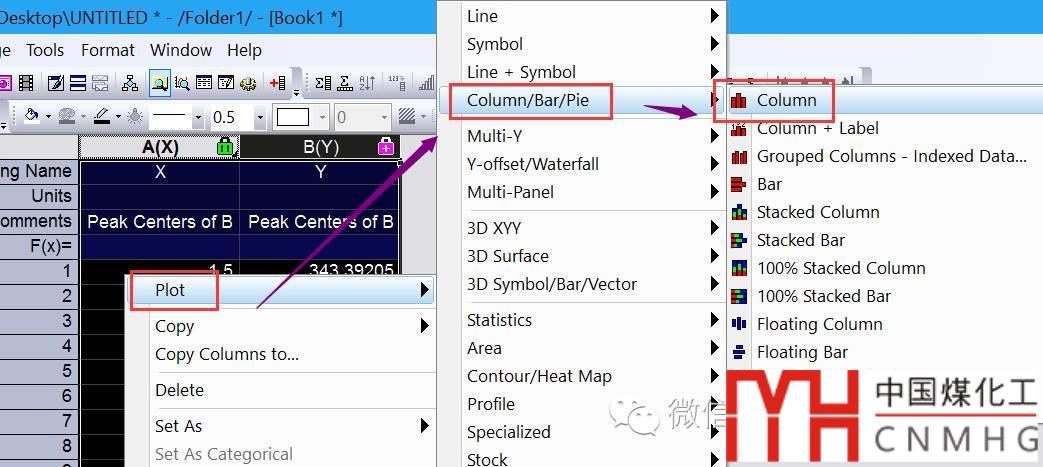

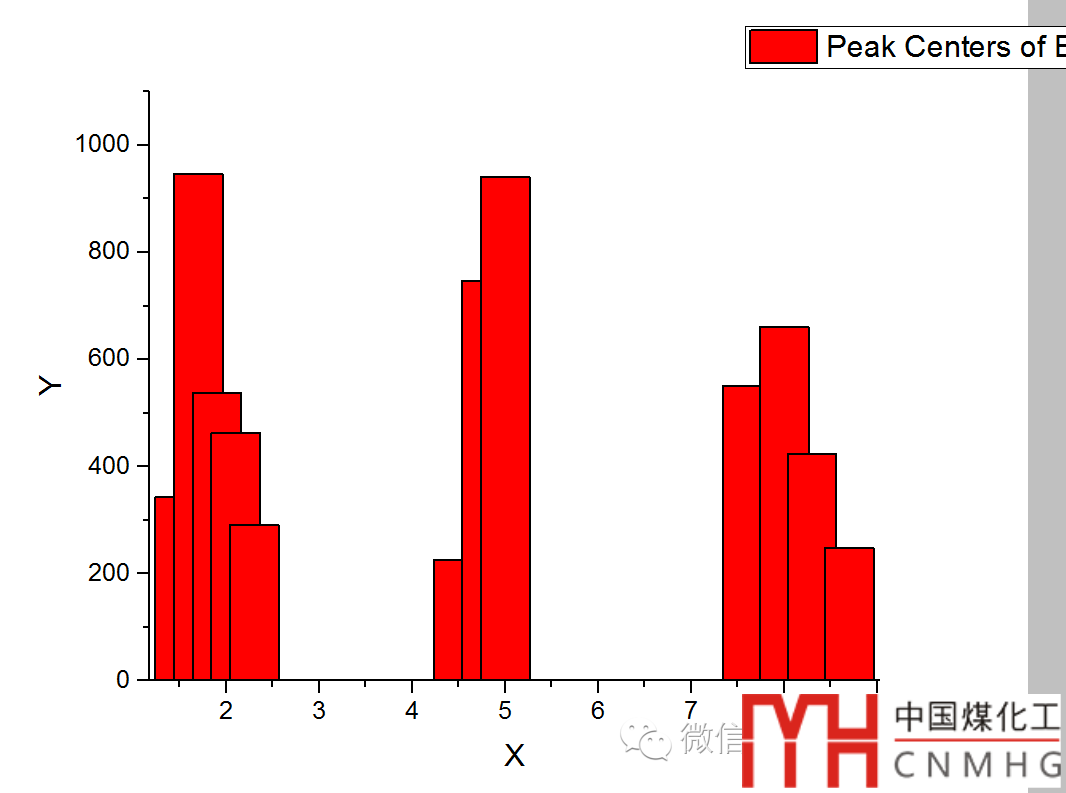

2. 以Peak_Centers1的數據繪制Column圖，但Columns擠到一起了，怎么辦？

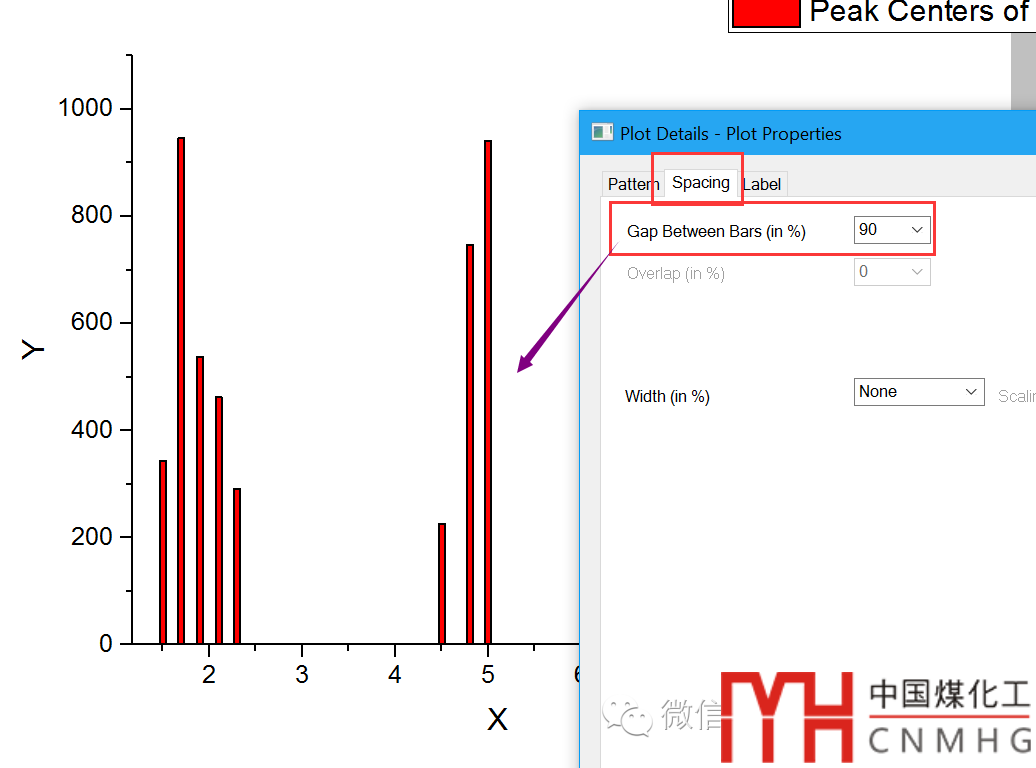

3. 調整Plot Details-Plot Properities中的Spacing，Gap Between Bars 設為90%

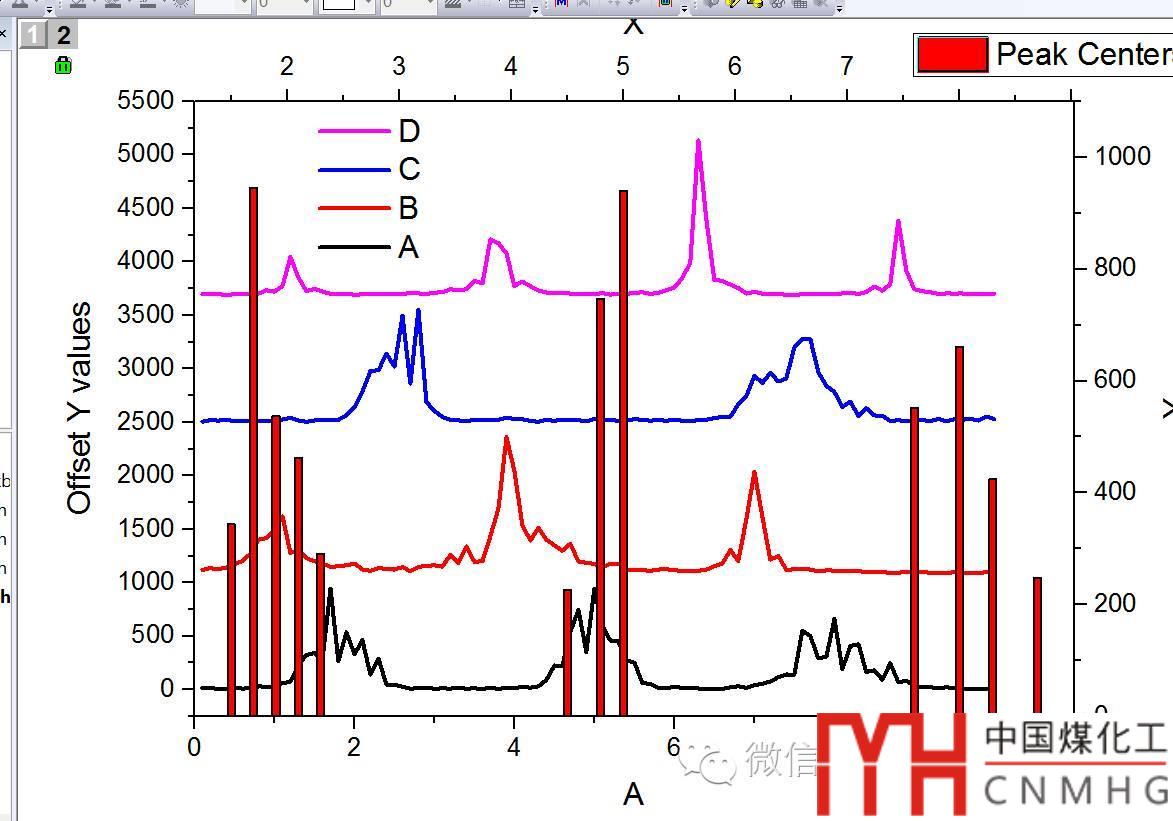

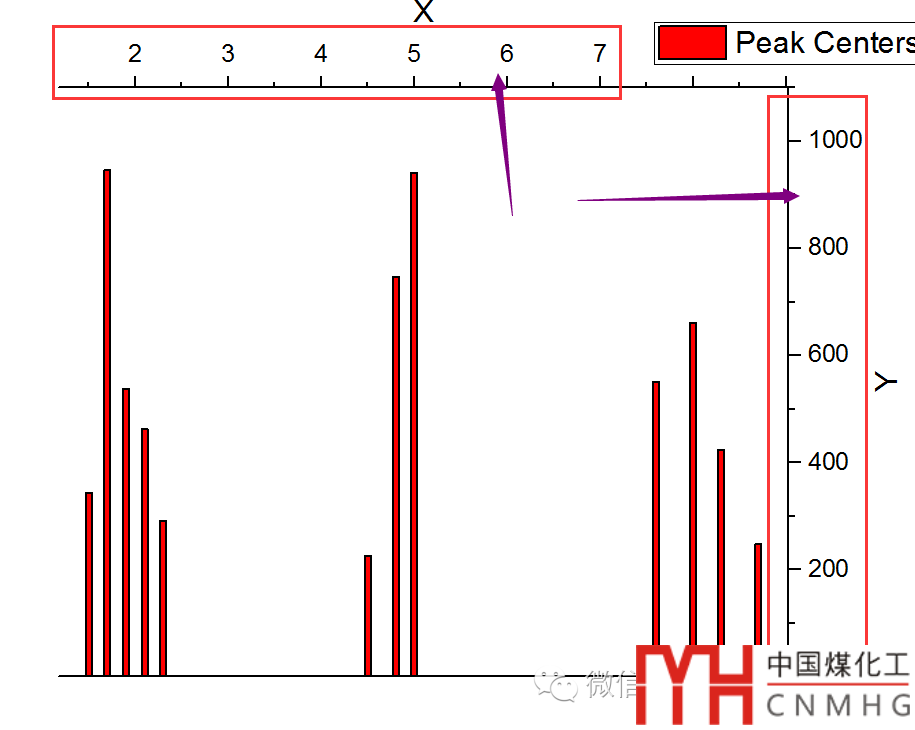

4. 進一步將Column圖的橫縱坐標調整到上面和右面。（詳細方法，戳我打開鏈接）



組合Stacked線型圖和Column圖

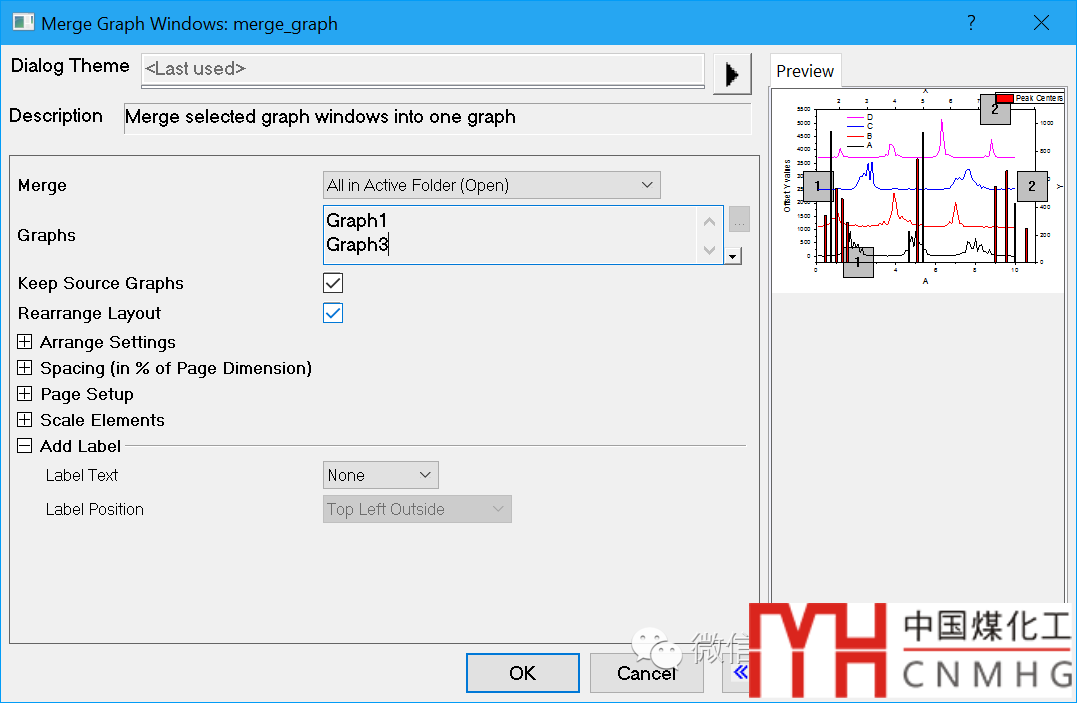

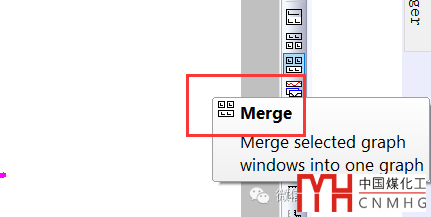

1. 使用Merge功能，1行1列

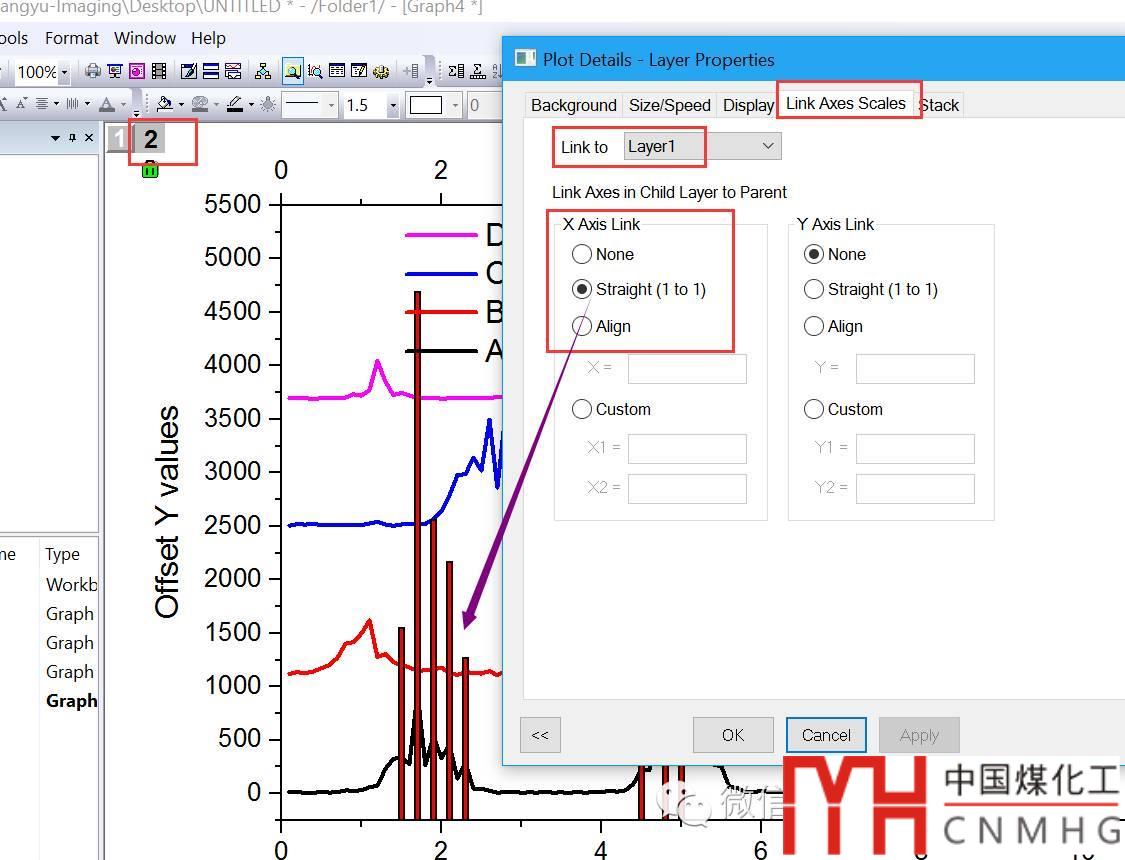

2. 調整圖層坐標軸的范圍和關聯

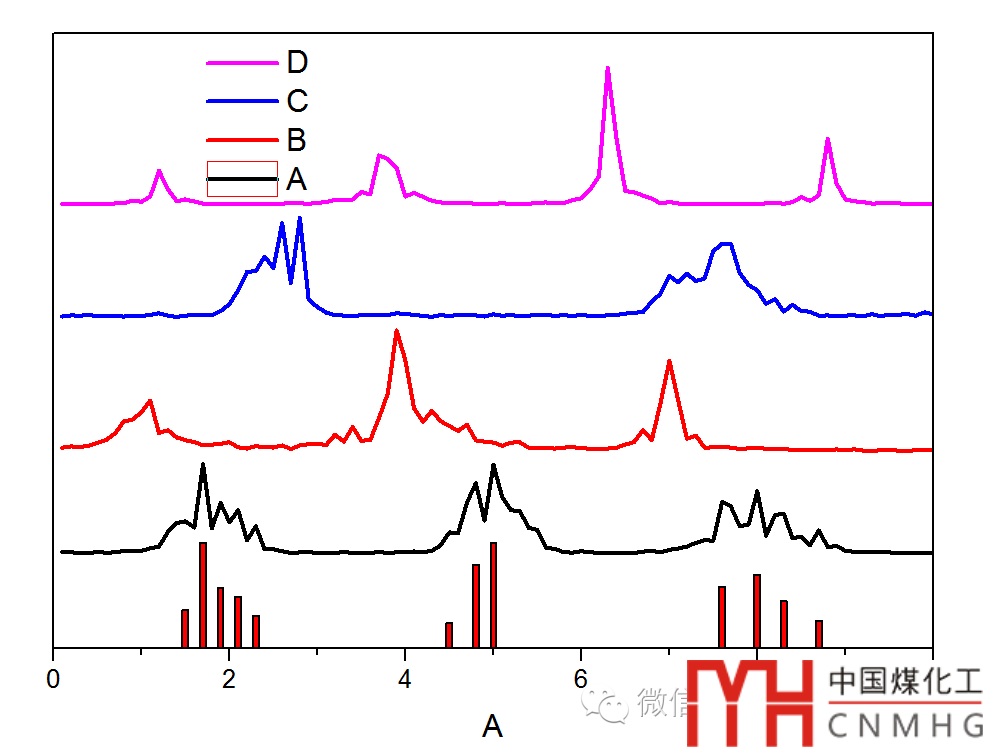

3. 刪除左、上和右側坐標軸的Title、Ticks和Tick Label，Stacked線型圖和Column圖的組合圖形就繪好了。

最后介紹下不等寬圖形的Merge方法

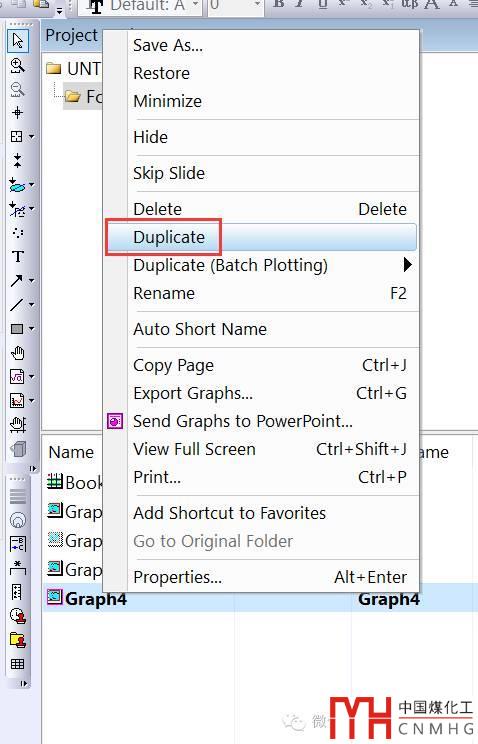

1. 將繪制好的Stacked線型圖和Column圖拷貝一份

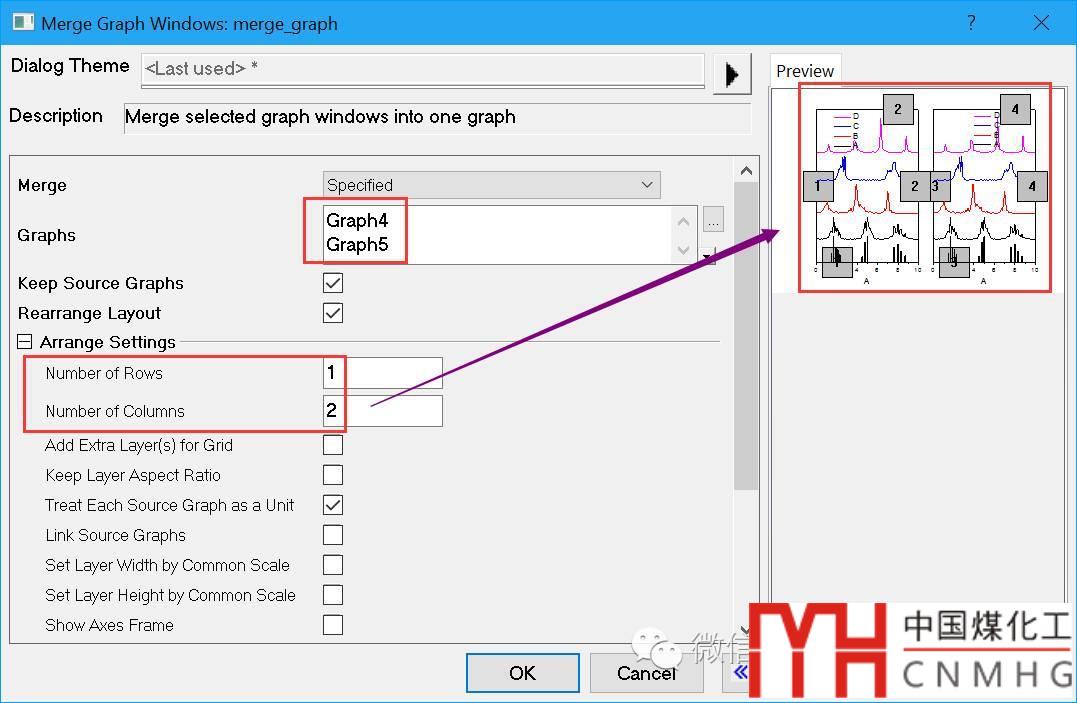

2. Merge中選1行2列

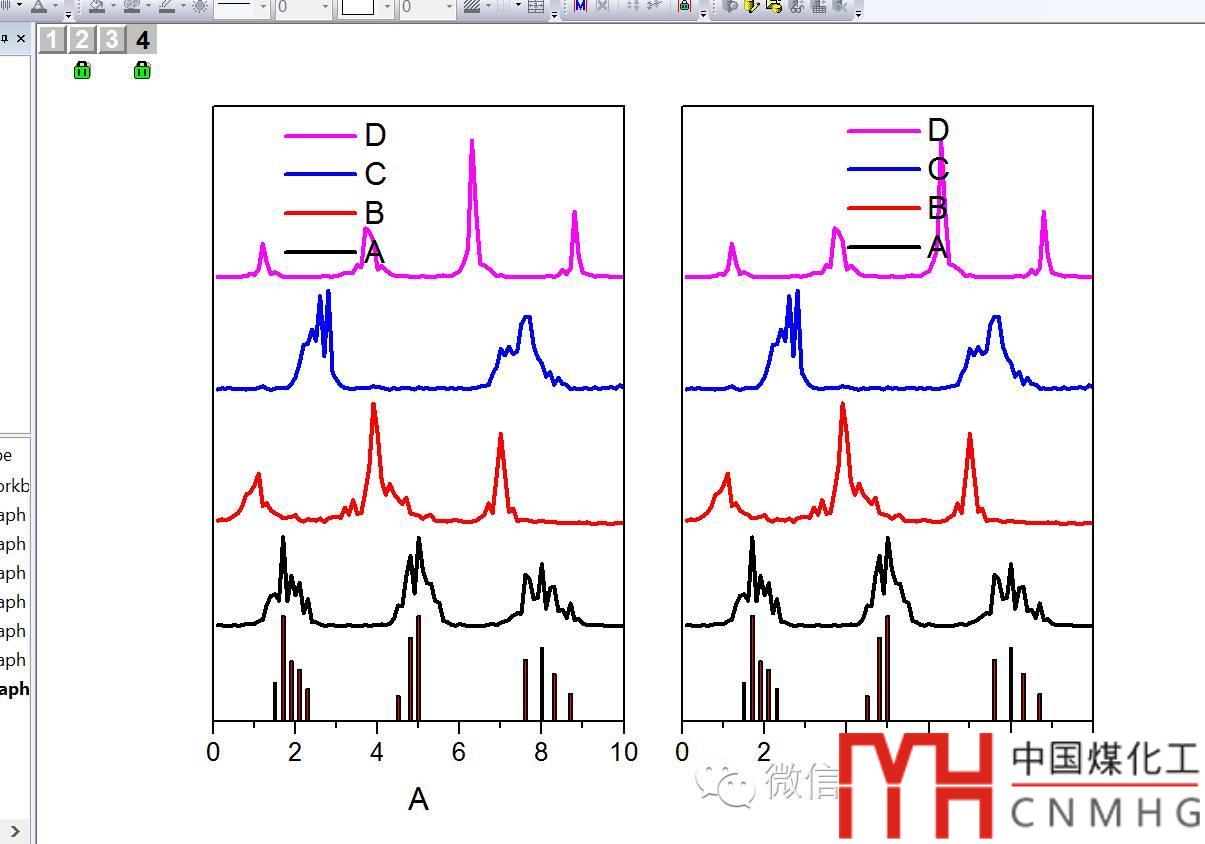

3. 得到等寬的組合圖

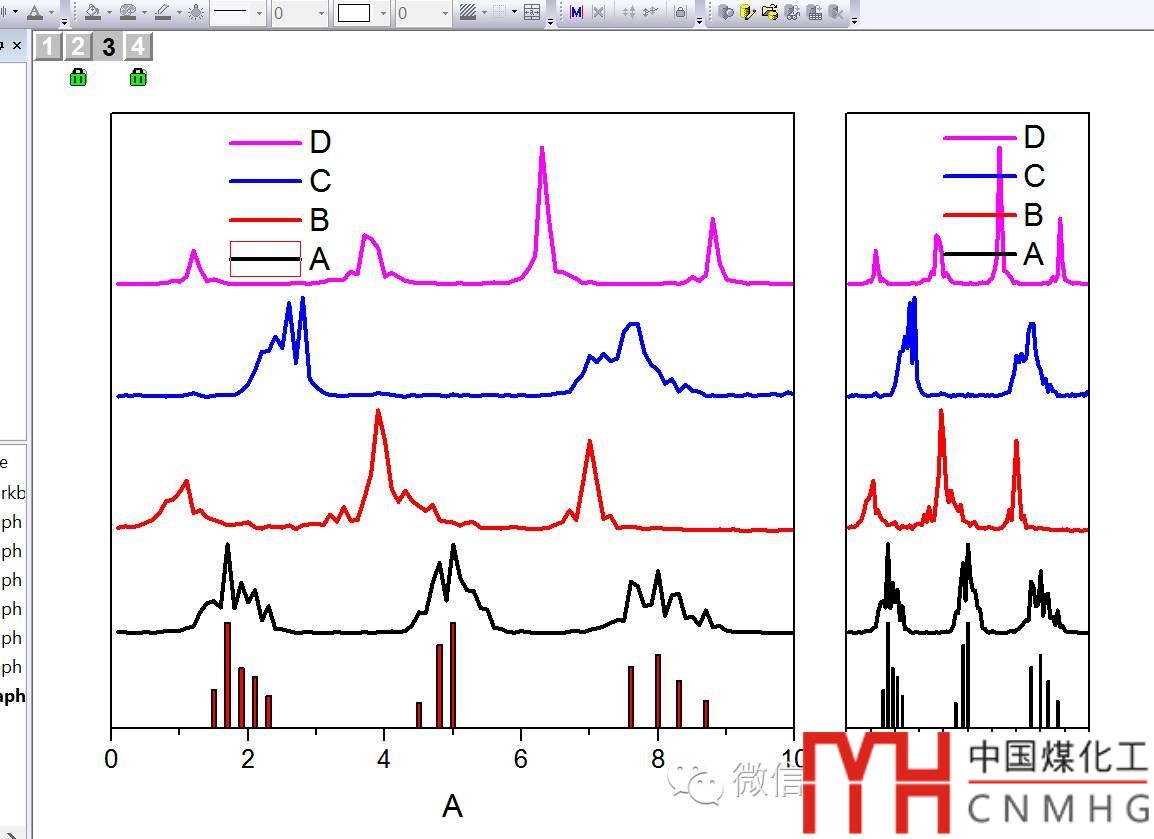

4. 手動調整左右側圖形的寬度，也可以使用調整Layer Size的方法（戳我打開Layer格式的設置方法）

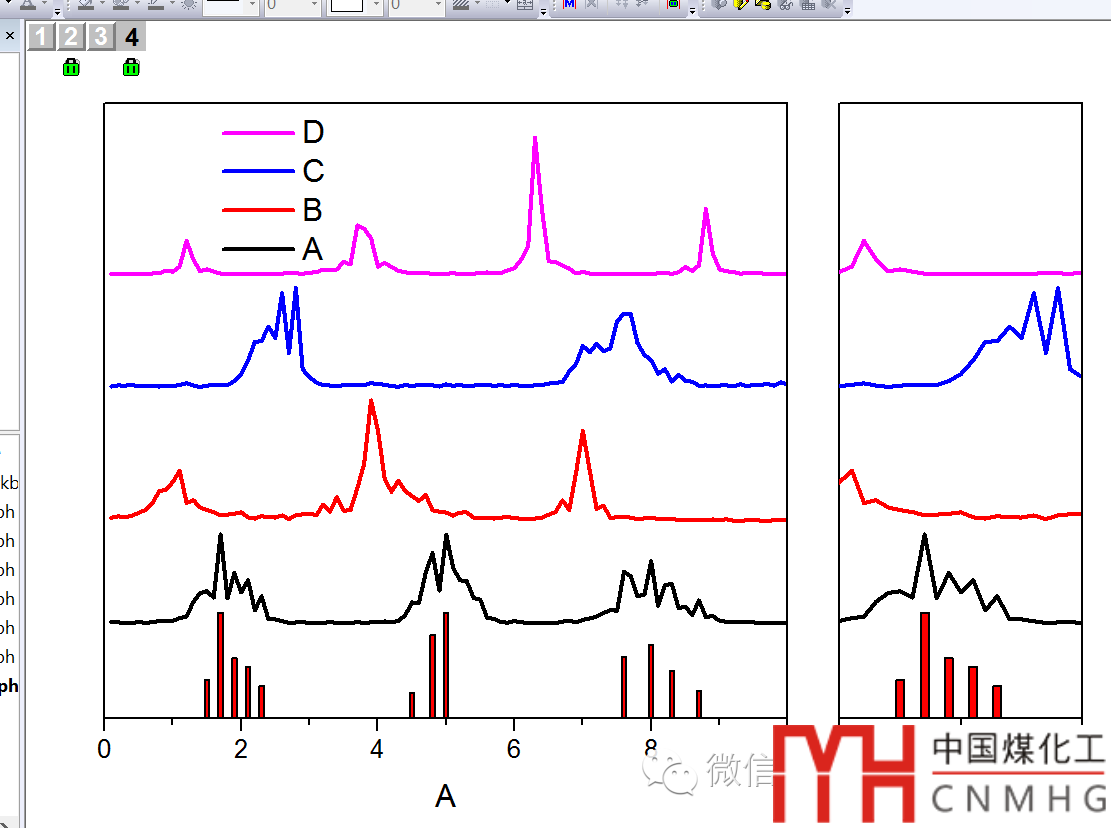

5. 調整右側圖形的X軸范圍（注意要設置Layer4與Layer3的關聯）

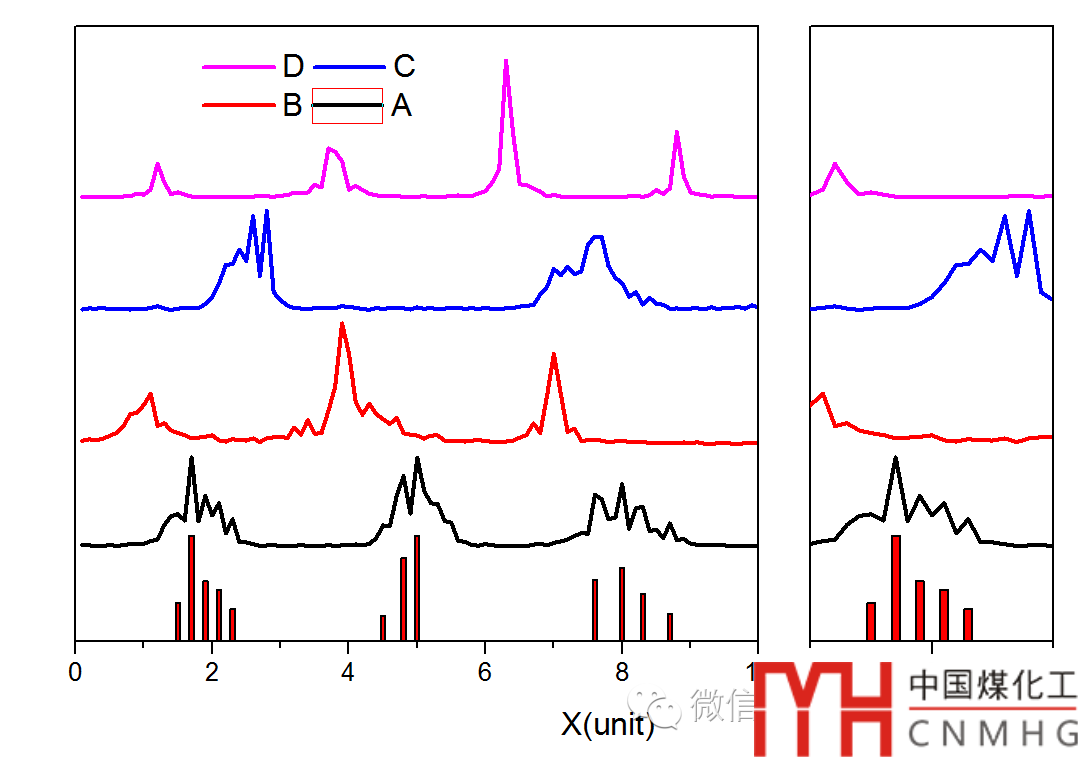

調整Legend，X軸標題等，完成這個較為復雜的組合圖形。
