今天網友發過來一張奇怪的圖紙，在布局空間中可以看到視口的邊界，但點擊和框選都選不中視口，不過用CTRL+A全選或快速選擇QSELECT都可以將視口選出來，真的很奇怪。他把圖紙發過來研究了一下，問題原因和解決方法找到了，圖紙中確實有一個錯誤需要修復，但視口不顯示和選不中的原因估計是很多人都不知道的，不妨在這里跟大家講一下。

其實這個問題很簡單，就是0層被凍結了。但解凍0層后視口邊界仍無法立即顯示，需要切換到模型再切換為布局，或者保存圖紙后重新打開才能恢復正常。

之前知道0層有很多特殊的特性，不過我之前也沒太注意凍結0層會導致視口不顯示和選不中的問題。

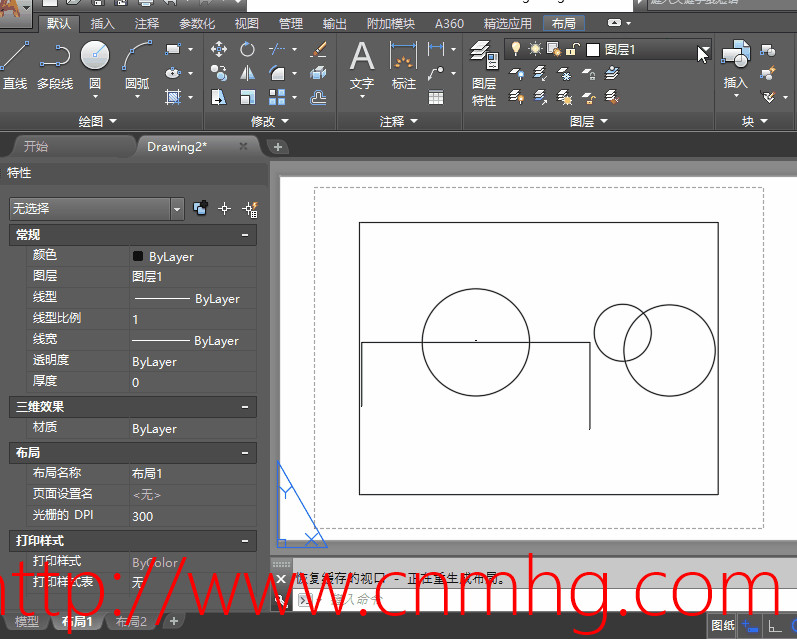

視口無法顯示和選中的問題很容易重現，不妨看一下重現的步驟。我新建了一張簡單的圖紙，新建了一個圖層1，在圖層1上畫了幾個圓和標注，然后切換到布局，將視口移動了DEFPOINTS圖層（這個其實不重要），只要視口不在0層就行。

打開圖層管理器，將0層凍結，就可以重現哪位網友圖紙中的現象，視口邊界可以顯示，但就是選不中。但與網友圖紙不同的是，輸入RE回車后，視口就消失了，也就是說顯示視口邊界只是因為顯示數據沒有重生成而已。而那張圖紙因為有錯誤數據導致視口邊界顯示的狀態被記錄和保存，RE或重新打開圖紙都顯示會顯示視口邊界，但選不中視口，但其實這些邊界也應該是不顯示的狀態，如下圖所示。

如果看不到視口邊界，選不中視口就不會覺得奇怪了，就會想到是不是圖層被關閉或凍結了。

我當時提醒網友是否0層或視口所在層被凍結后，他嘗試將所有圖層都解凍了，但視口仍然選不中。只是缺了一步，切換到模型再切換布局，或者保存圖紙重新打開就正常了。如果我在布局空間中凍結0層后沒有立即解凍，而是切換到模型或其他布局再切換回來，此時再解凍0層，那么就跟他的圖紙一樣，用RE和REGENALL也不行，必須切換到模型或其他布局再切換來才行。

下面看一下問題重現和解決的操作視頻。

需要切換布局才真正更新顯示數據，之前其實也有過類似的情況，前幾天發過關于布局空間圖形會被模型空間圖形遮擋的文章，有網友遇到類似問題用文中的方法沒有解決問題，也是因為漏掉了進行模型和布局切換的操作。
