為什么旋轉時輸入90但旋轉的卻不是90度？

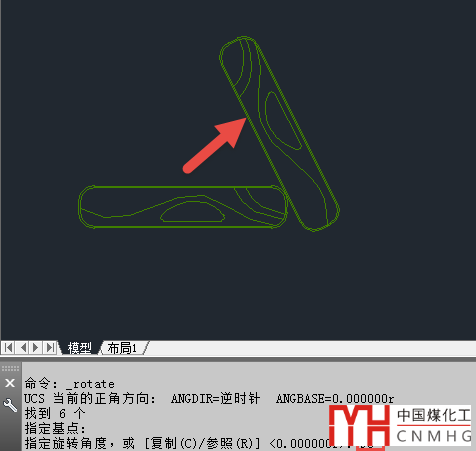

不知道大家有沒有遇到過這樣的問題，旋轉一個圖形，設定基點后，輸入90，但旋轉的卻不是90度，如下圖所示。
我已經遇到過兩個人提類似的問題了，其實如果在操作的時候注意看命令行的提示，其實就能找到問題在哪兒。從提示信息中可以看到ANGBASE=0.000000r，這個跟常規的提示不一樣。
這個問題的原因其實很簡單：角度的單位設置使用了弧度!

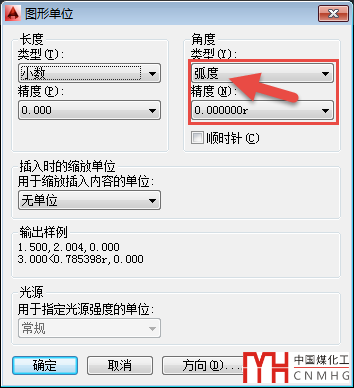

輸入UNITS，打開單位對話框，可以看到角度的單位設置確實用的是弧度，如下圖所示。

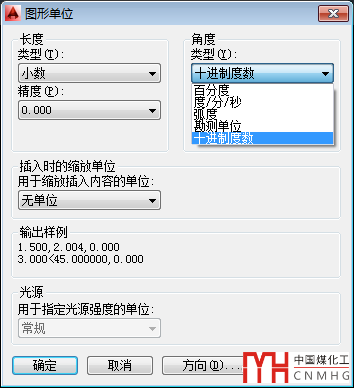

知道了問題所在，解決起來就簡單了，只需要將角度的單位設置成常規的十進制度數或者度/分/秒就可以了，如下圖所示。
估計很多人，包括我在內對這些角度單位的區別并不了解，在角度和弧度在中學幾何里學過，但百分度和勘測單位是什么還真不知道。我在網上特意查了 一下，百度度、弧度都很容易插到了，勘測單位還真查不到什么有價值的信息，只能將我知道的先簡單說一下，如果有比較了解的，可以留言補充一下。
1、十進制度數

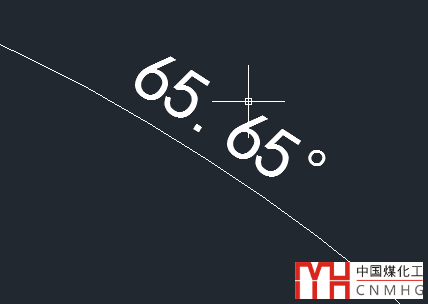

也就是我們常用的方式，是分整數的度數以小數的方式表示，如下圖所示。
2、度/分/秒

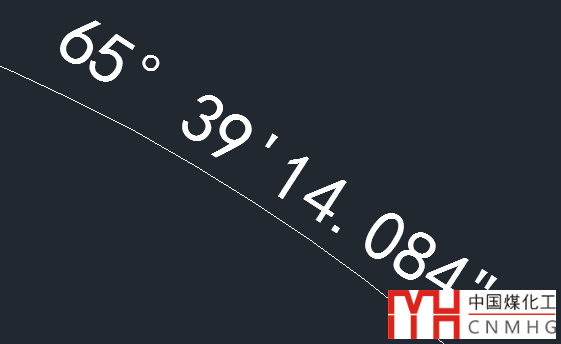

非整數的度數以分秒的形式表示，一度的60分，1分等于60秒，跟時間的計量類似，我們也可以設置精度，比如只顯示分，不顯示秒，當然也可以將精度設置得更高，不足一秒的以小數的形式表示，效果如下圖所示。
3、弧度（Radians）
在數學和物理中，弧度是角的度量單位。它是由國際單位制導出的單位，單位縮寫是rad。定義：弧長等于半徑的弧，其所對的圓心角為1弧度。
根據定義，一周的弧度數為2πr/r=2π，360°角=2π弧度，因此，1弧度約為57.3°，即57°17'44.806''，1°為π/180弧度，近似值為0.01745弧度，周角為2π弧度，平角（即180°角）為π弧度，直角為π/2弧度

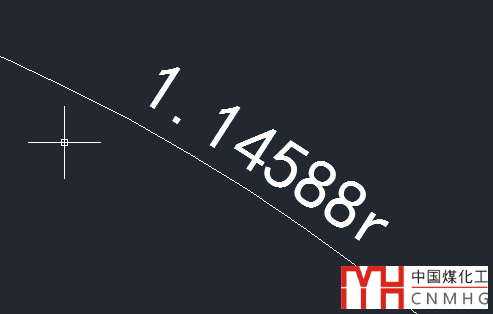

雖然我們可以通過輸入法輸入π，但在CAD輸入旋轉角度的時候不識別π。我們輸入90時，旋轉的角度是90/2π后剩余的弧度數相應的角度，其實是轉了很多圈后的結果。在CAD使用弧度時，會在數值后面顯示一個r。
4、百分度（Grads）
1百分度可以記作：1 gon，（上角標為小寫字母g）。CAD直接就寫成1g了。
據說是天文學使用的，也有說是常用于建筑或土木工程的角度測量。
（角度）=（弧度）=（百分度）
也就是說100g=90度，如果需要旋轉90度，需要輸入100。
也就是說百度度比常規的度數略小。
5、勘測單位（surveyor‘s Units）

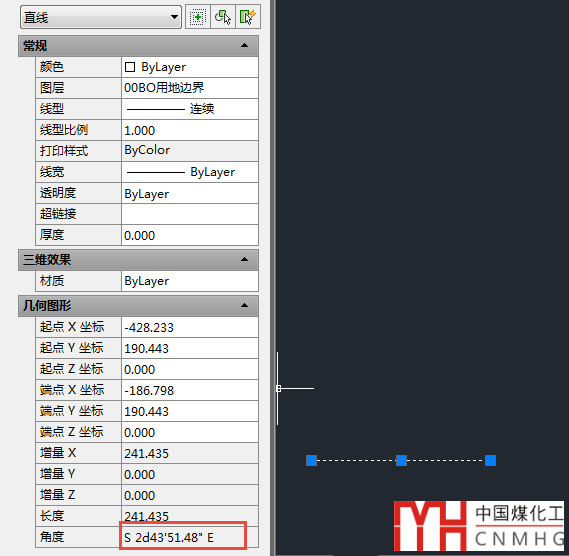

說是土地勘測使用的單位，其實單位形式跟度/分/秒的形式是一樣的，只是會帶著東N、南S、西W、北N的方向，如下圖所示。

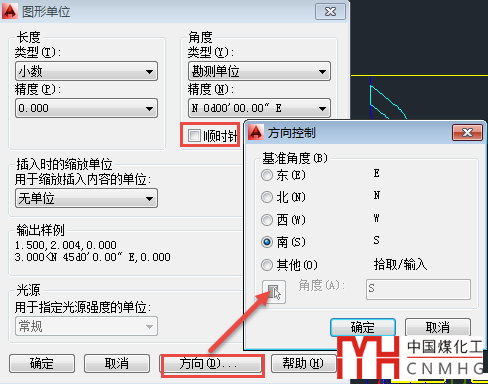

同一條線的角度值會隨著勾選順時針或?qū)⒄{(diào)整基準方向后發生變化，如下圖所示。

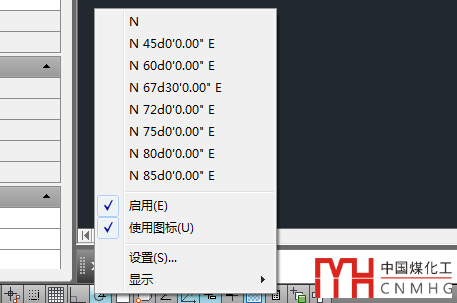

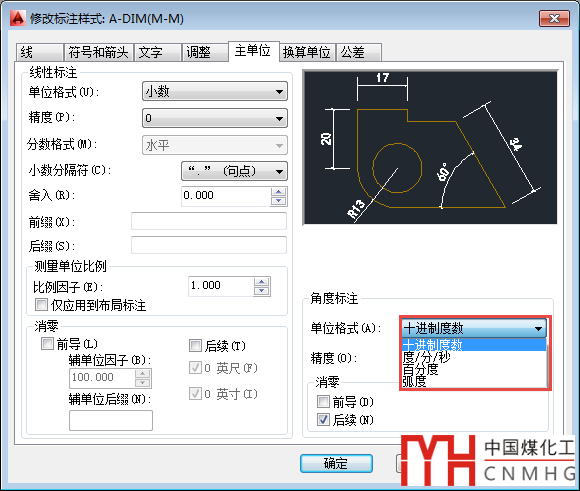

在單位設置里有勘測單位的設置，但在標注樣式里無法選擇勘測單位，如下圖所示。
關于勘測單位我能說的也就這么多，如果哪位朋友對這個比較了解，可以留言給大家介紹一下。
最后，還是老調重彈！如果對CAD的命令和參數足夠了解，這些就不算問題了，遇到問題后，要通過現象和命令行提示觀察和分析異常的原因，自己也很容易就能找到答案。
