譚編輯開直播了！看期刊編輯如何加工稿件中的科學數據圖表！利用“玫瑰曲線”畫一盒玫瑰送愛人！告別2018年的“單身狗”，迎接2019年的“小豬佩奇”或“喬治”！今天譚編輯直播玫瑰曲線的繪制方法，去看看！

今天或許是你與愛人的什么紀念日！

科研狗或許還是單身狗的你，今天畫一盒玫瑰送給心儀已久的她（或他），肯定能創造一個紀念日！

Ta收到禮品盒后打開蓋子，眼前所見到的是這樣的！

將盒子里的“玫瑰”拿出來，放在辦公桌（或?qū)嶒?yàn)桌）上，看到的是這樣的！

驚喜了半天的Ta，湊近鼻子正在陶醉時，所看到的是這樣的！

敲黑板了，別幻想了……你還愣著干啥呢！趕緊用Origin繪圖軟件制作一盒“玫瑰之戀”吧！

在高中，數學函數或許曾經給你留下了“枯燥”的不好印象，因?yàn)?，它只給你x,y,z,θ以及各種復雜的函數表達式。其實，數學函數可以給你繪制出各種不可思議的圖像！下圖是列舉了由幾種“玫瑰曲線”函數繪制的平面曲線（原本是單調的黑白曲線，顏色是畫圖填色的）。

上述“玫瑰函數”中只有一個自變量t，如果構造兩個自變量的“玫瑰函數”，則可以繪制出3D圖像，例如我們以上圖的第一個“三葉玫瑰”和第四個函數為例，構造出3D玫瑰曲線分別如下：

Rose=4cos(3x)+4cos(3y), x,y∈[0,2π]

Rose=4cos(3x/4)+4cos(3y/4), x,y∈(-4.01π,4.01π])

式中，

2π=6.2831853071796

4.01π=12.597786540895

因此，在繪制上述兩條曲線時，自變量的范圍分別取

[0, 6.28]

(-12.59, 12.59)

（PS：在后來繪制過程中是“殘枝敗葉”玫瑰，所以將范圍擴大為32，具體設置多少比較滿意？這個可以慢慢調試。）

利用Origin軟件繪圖時，其公式編輯器需要用“*”作為乘號，函數名后面均需要加括號“()”。因此，上述函數應該改為：

公式1：

Rose=4*cos(3*x)+4*cos(3*y)

公式2：

Rose=4*cos(3*x/4)+4*cos(3*y/4)

第一步：構造矩陣并設置函數數據

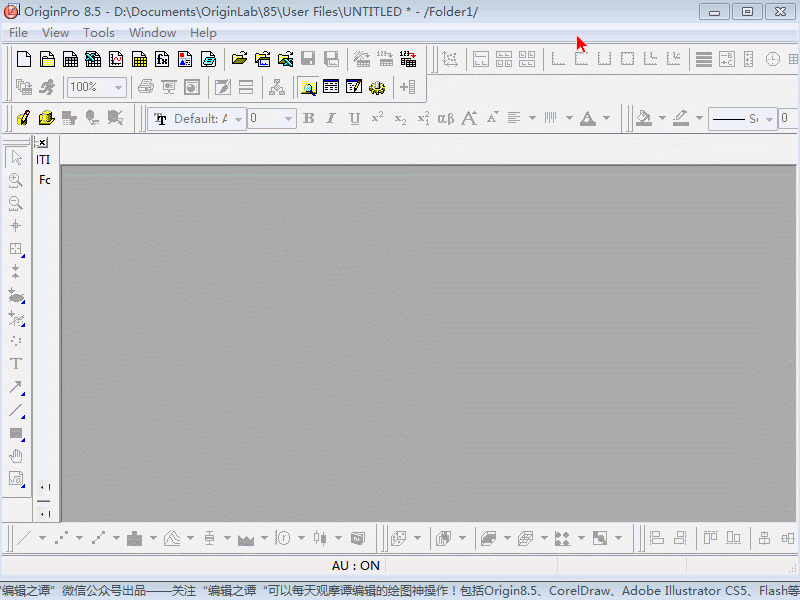

在Origin繪圖軟件中點擊工具欄的第6個按鈕“New Matrix”，在彈出矩陣數據表后，點擊菜單“Matrix”-“Set Values”，在彈出的公式編輯器中輸入上述公式，設置x，y的取值范圍，確定后，即可創建矩陣數據表。

第二步：繪圖

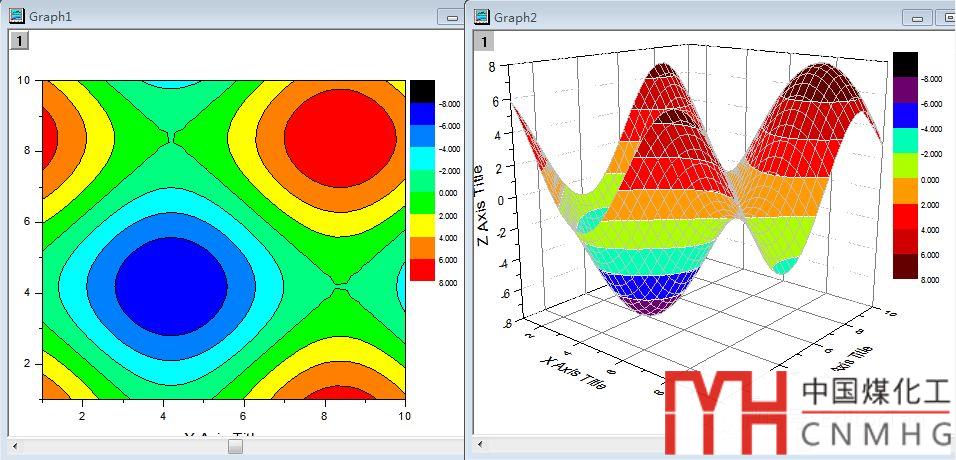

對于公式（1）的繪制，選中矩陣表1，分別點擊下方繪制工具欄的“Contour-Color Fill”（輪廓顏色填充）和“3D Colormap Surface”（3D彩色地圖表面）可以分別繪制出頂視圖（打開禮品盒蓋子后所見到的圖）和立體圖（方正桌上的圖）；關于“湊鼻子聞香”圖怎么畫？只需要將立體圖的x，y軸的范圍縮小一點即可。

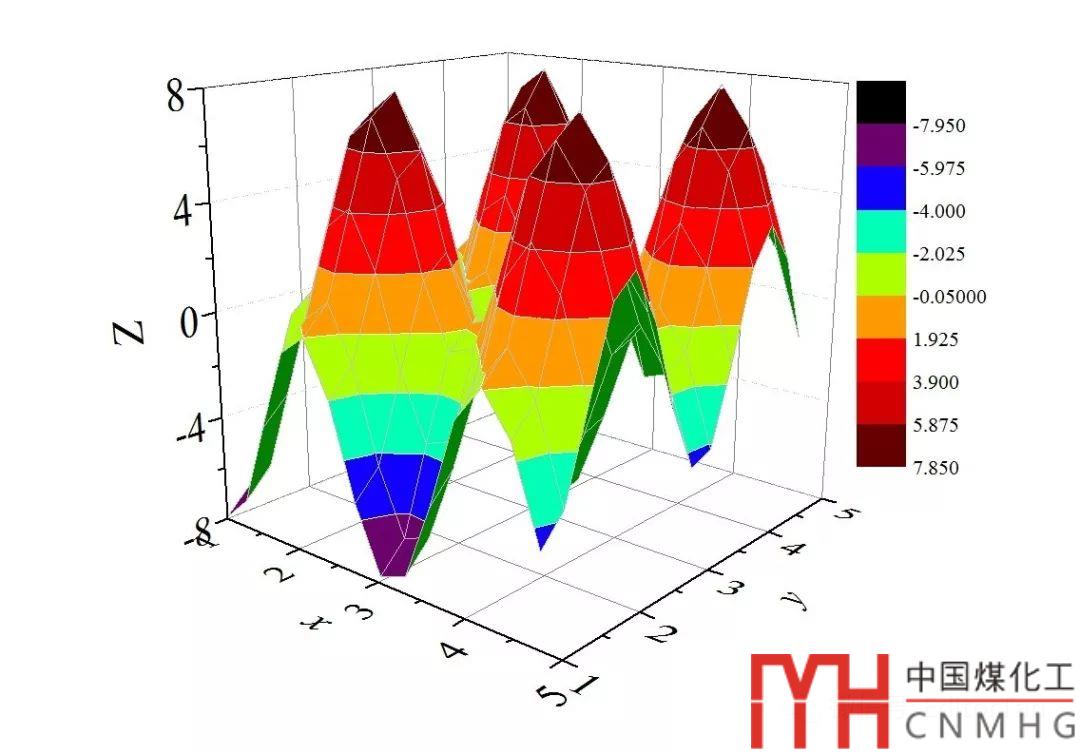

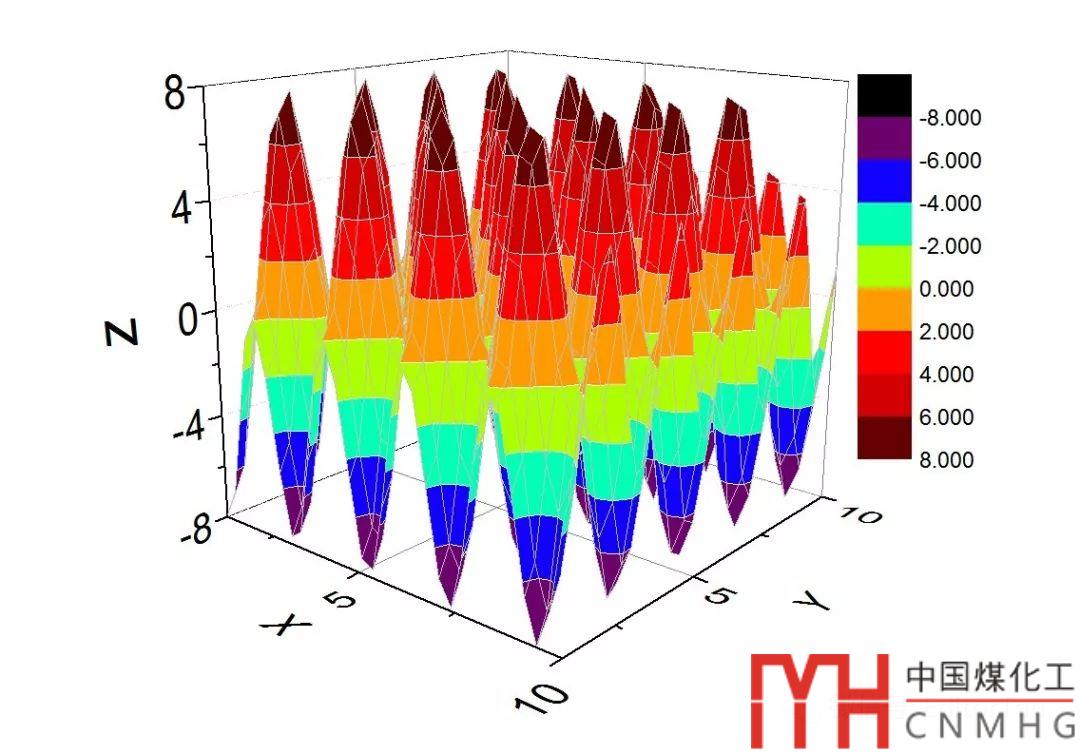

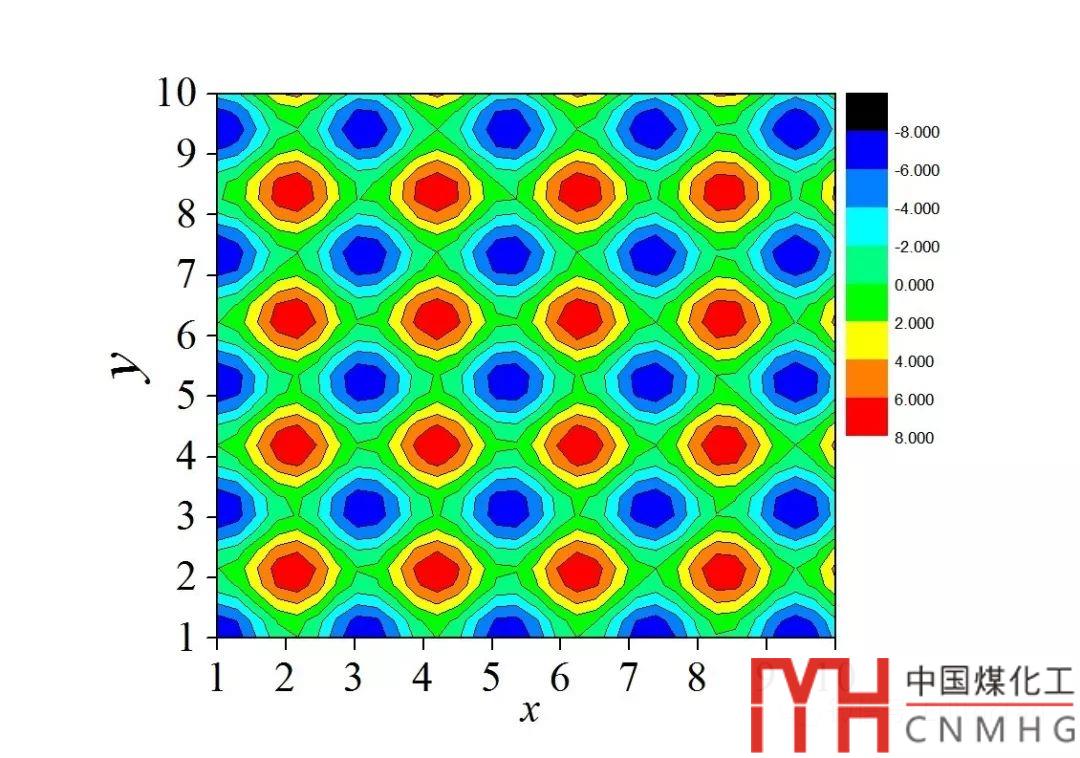

對于公式（2）的繪制類似。分別繪制的曲線如下：
