哈工大的王博士、吉林大學的Kyle博士等提到了Contour圖的一些繪圖問題。這些問題也是經常遇到的難題，這篇教程很全！
譚編之前出了很多Contour圖的教程（點擊下面鏈接可閱讀）
教程|利用Origin去除Contour等高線圖的超出邊界
教程|Origin計算Contour圖等高線面積占比
模板|Origin繪制Contour原位XRD-GC圖
教程 | Origin調節Contour圖的顏色圖例
但都是為了解決某個問題，并不系統。今天，譚編準備就Contour圖出一個詳細教程，史上最全！
本教程詳細介紹XYY型數據表的contour繪圖方法！

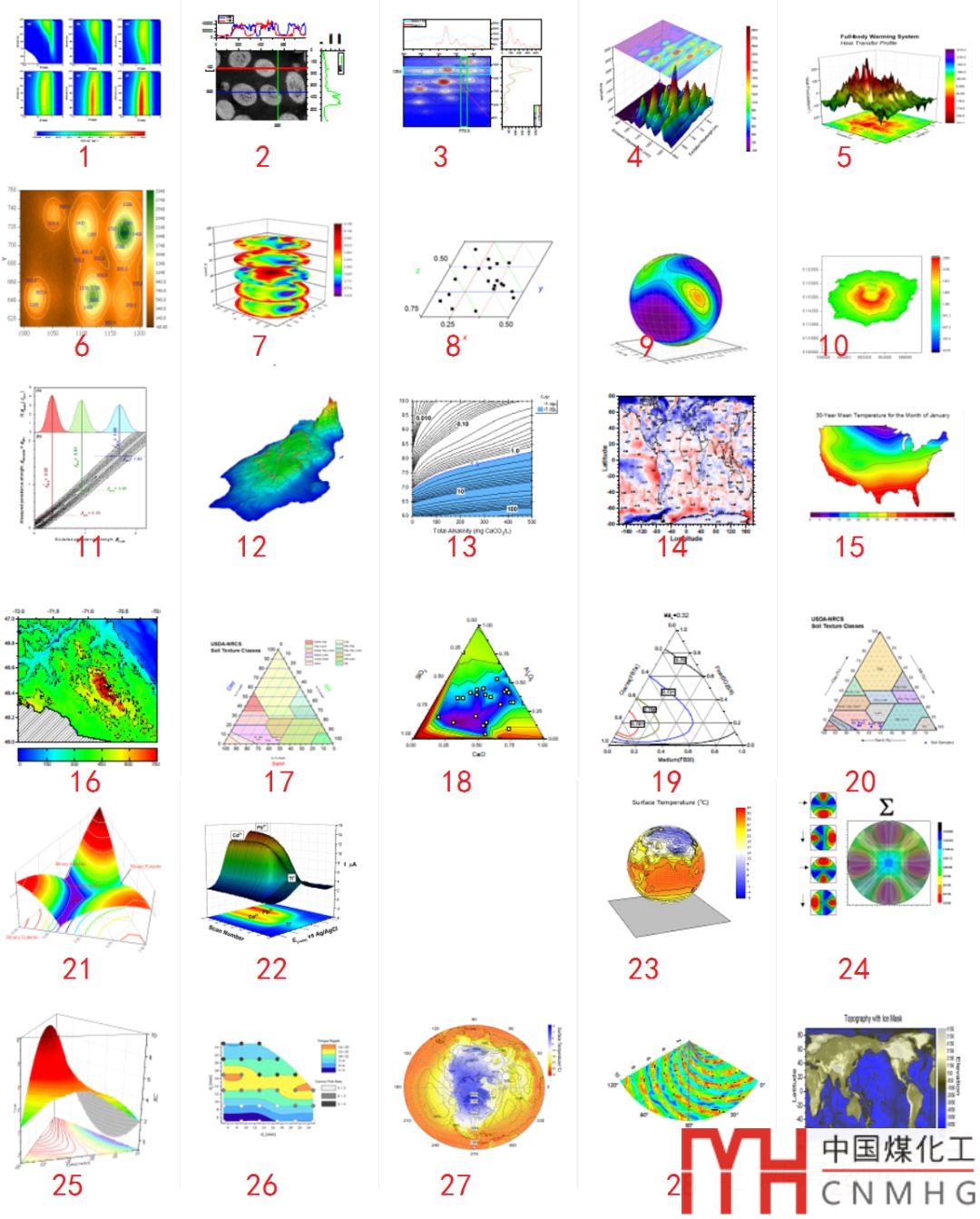

Origin2018可以繪制這些Contour圖：

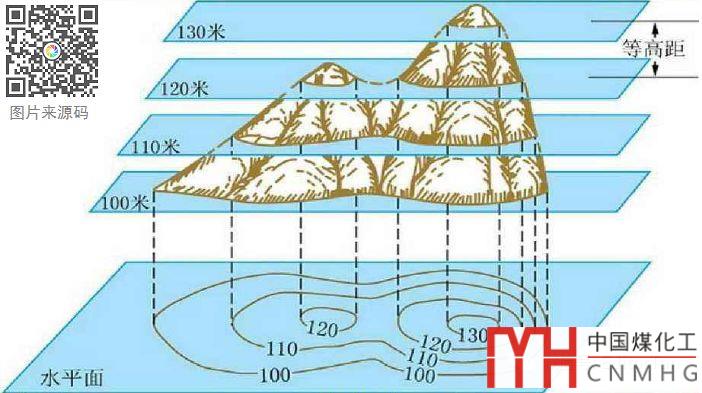

是不是琳瑯滿目？！但是Contour圖如同它名稱本身一樣，被廣泛應用于地理地圖的繪制。對于非地學領域，編號1~8以及17~20等圖比較常見。編號4~5的繪圖類似，譚編在某一期推過教程：
Contour圖的數據表是XYZ還是XYY？
通常XYZ型數據是用來繪制3D瀑布圖的，而繪制Contour圖的數據表主要是XYY型。例如下圖是哈工大的王博提供的原位XRD測試數據表：

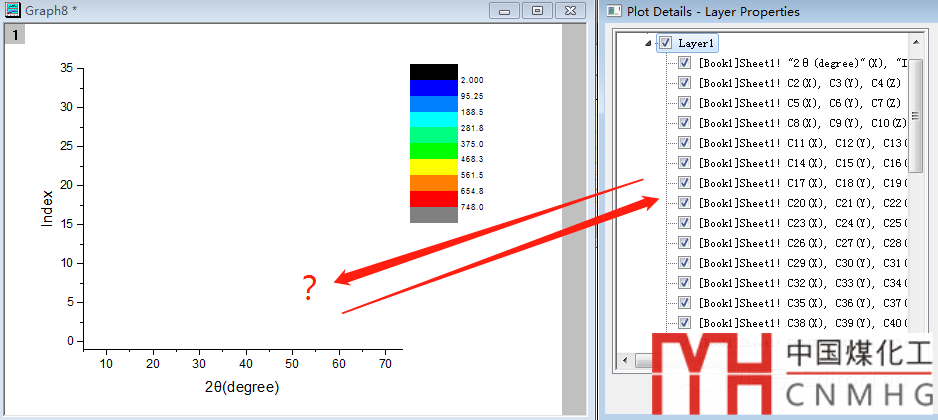

也就是，橫軸是2θ，縱軸是樣品序號index，彩色顯示xrd的強度intensity。很多童鞋可能都這樣理解，將數據表整理成XYZ, XYZ, ……的結構。但利用contour工具繪圖得到下圖的空白！
有數據，沒出圖？！

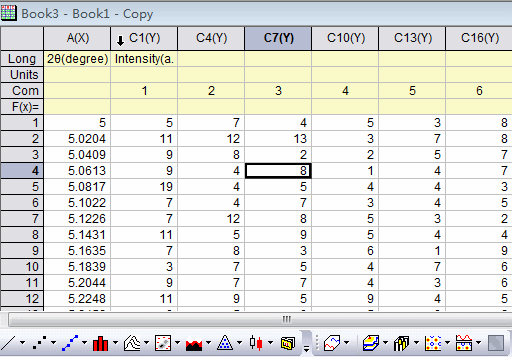

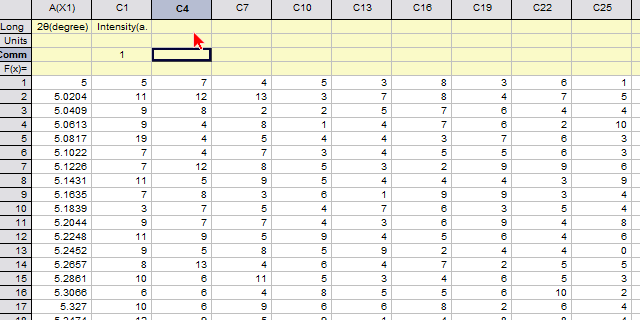

數據表結構不符合，應該整理成XYY型。刪除相同的數據列（所以序號的2θ變化是一樣的，刪除，只保留第一個序號的2θ，其他序號的共用2θ），然后選中后續各序號的Z列，set as Y。再在comments中添加序號0,1,2,3……。
怎么跳選多列數據？按Ctrl同時點擊列頭按鈕挑選！
這么多序號，35個，一個一個地敲鍵盤嗎？NoNoNo!
我們?nèi)x前面整理的表中數據，點擊下方工具欄的Contour工具

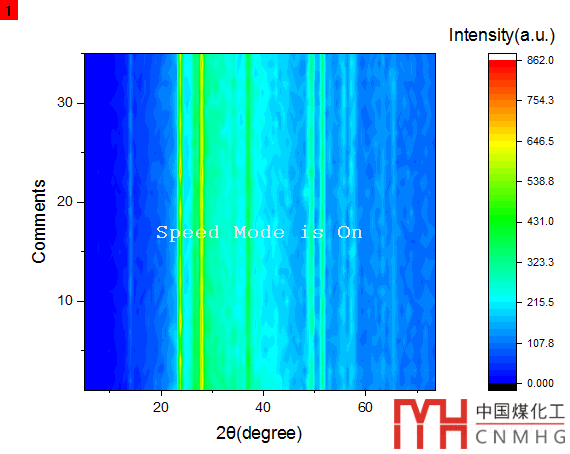

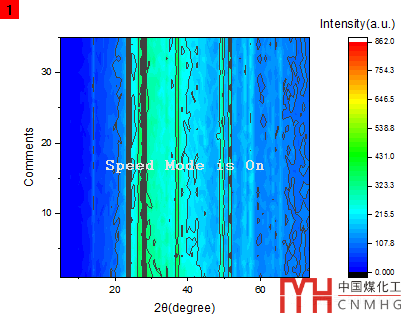

在彈窗中不做修改，直接點擊“OK”得到下圖

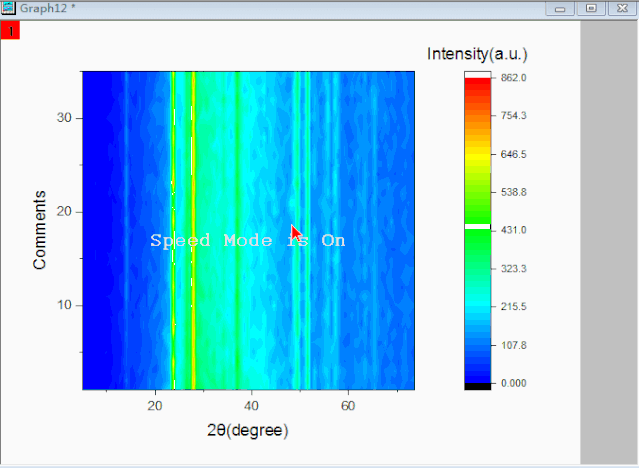

Speed Mode is On是快速模式，可以不管，強迫癥可以點擊右側工具欄跑步的小人工具切換到正常模式。

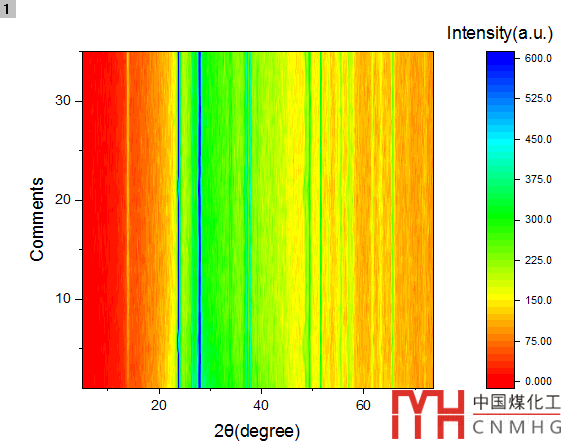

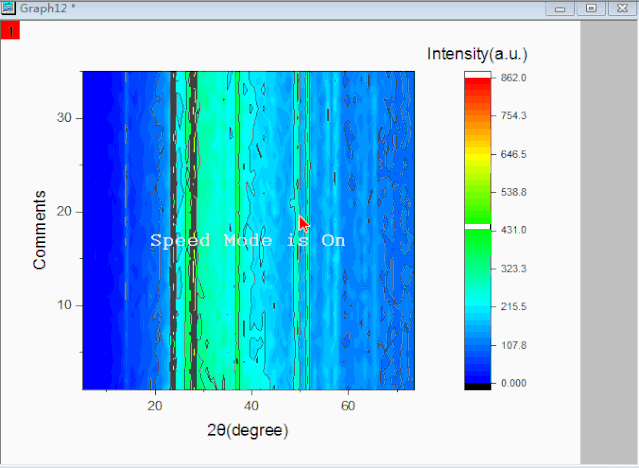

為什么圖中有黑色線？那是等高線。這里不是地圖，我們不需要等高線。怎么關閉？

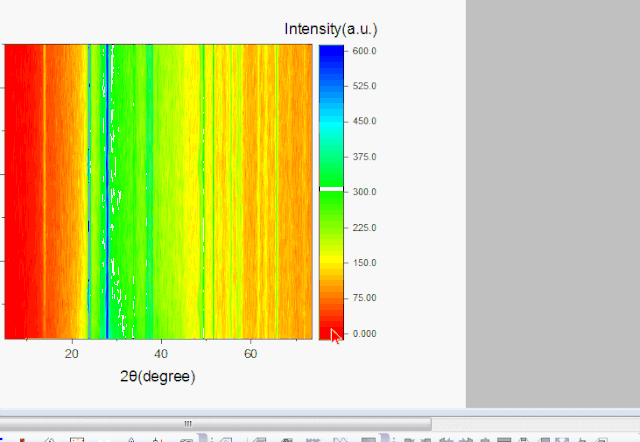

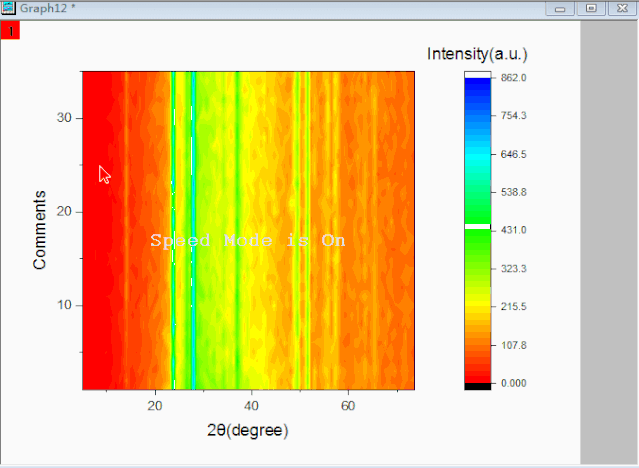

如果感覺上圖峰的強度沒有體現出來，可以修改圖例的顏值范圍：

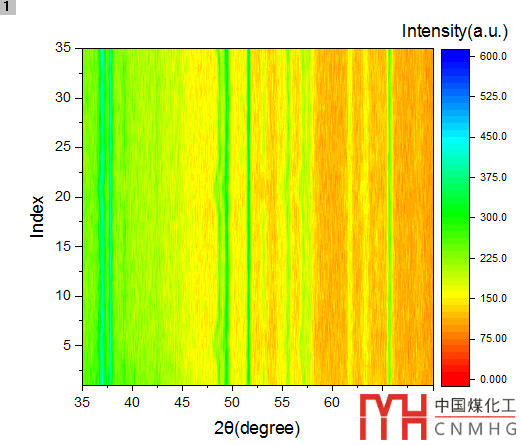

如果我們感興趣的衍射峰的偏移變化細節沒有體現出來，我們可以縮小橫軸2θ的范圍：雙擊橫軸，調整scale。

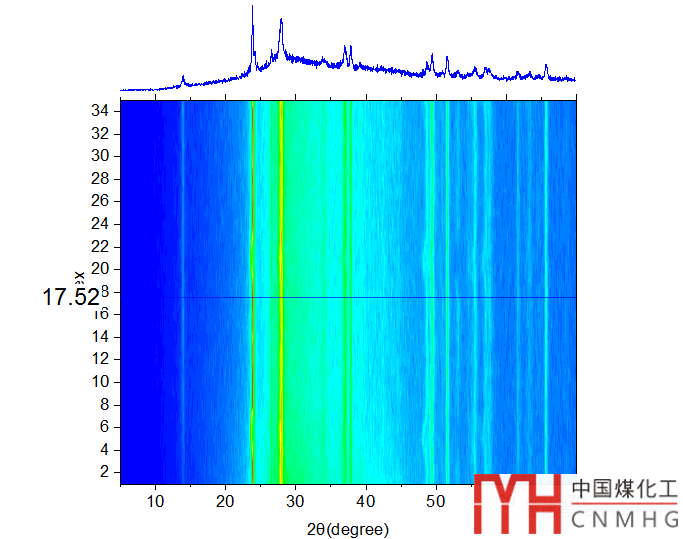

我們?cè)谇笆隼L制的彩色填充的contour圖中，可以直觀地看到一個反應過程中某個晶面衍射峰的偏移。如果在這個contour圖的基礎上，能夠?qū)⒛骋粋€(gè)物相的XRD顯示出來，那就非常炫酷了。原位XRD圖的縱向輪廓圖（下圖中右側插圖）無意義，可以刪除。

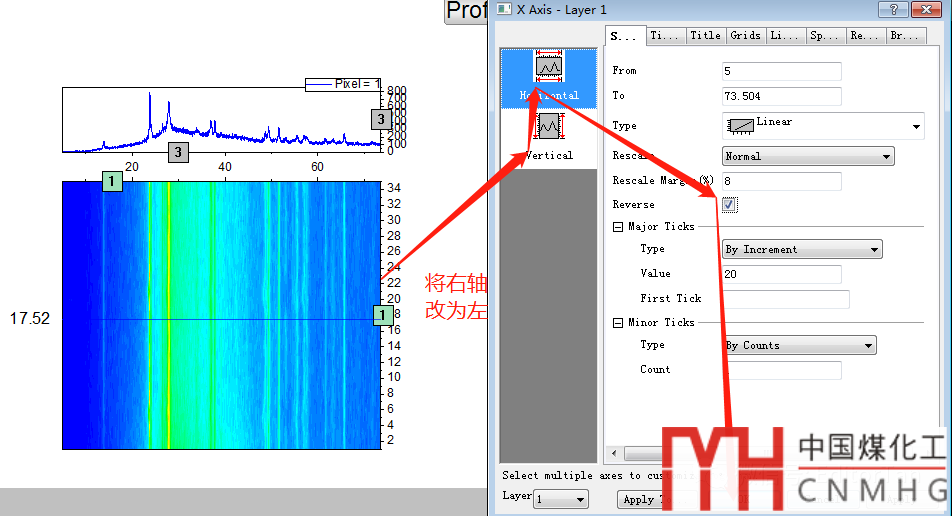

接下來優化繪圖，將右軸改為左軸：

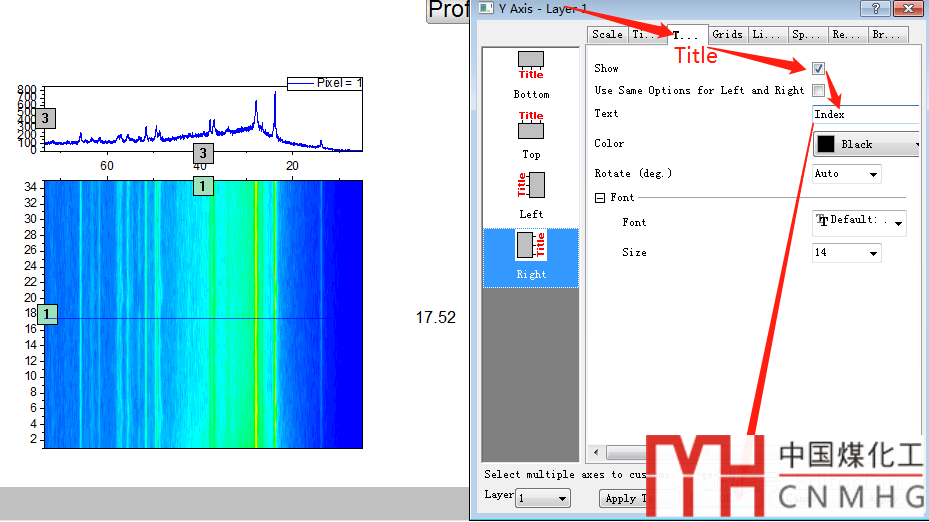

顯示縱軸標題，改為Index

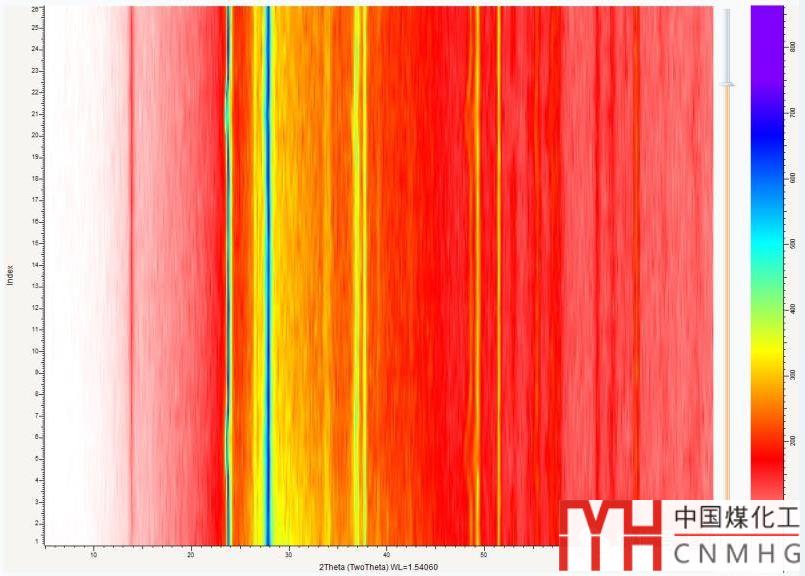

美化后得到下圖的效果：
同樣XYY型數據表，也可以繪制其他不是等高圖，也仍然具有很好的表現力。

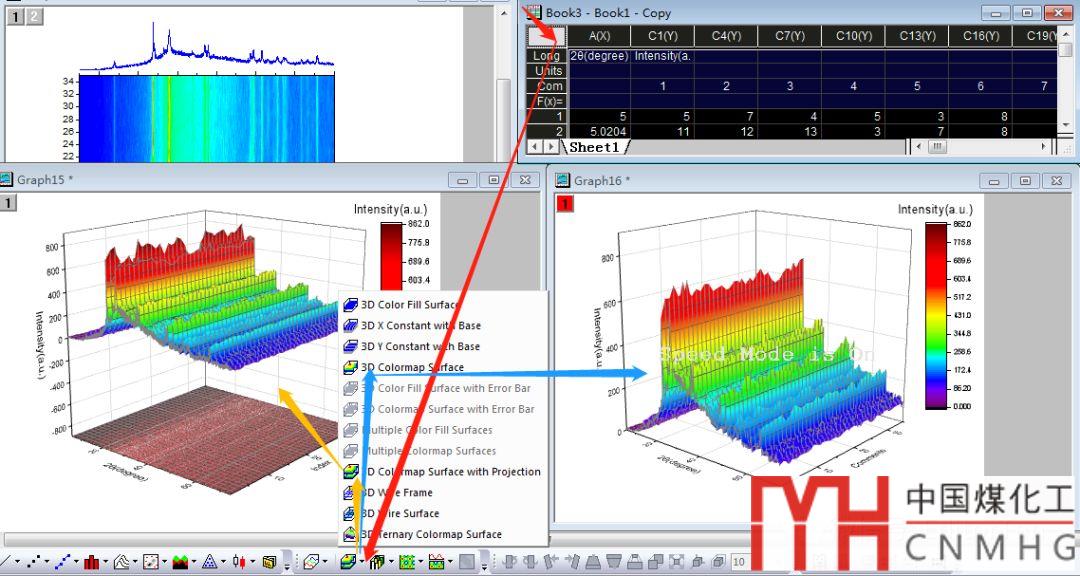

兩種彩面圖，第一種帶投影，得到下圖的效果：

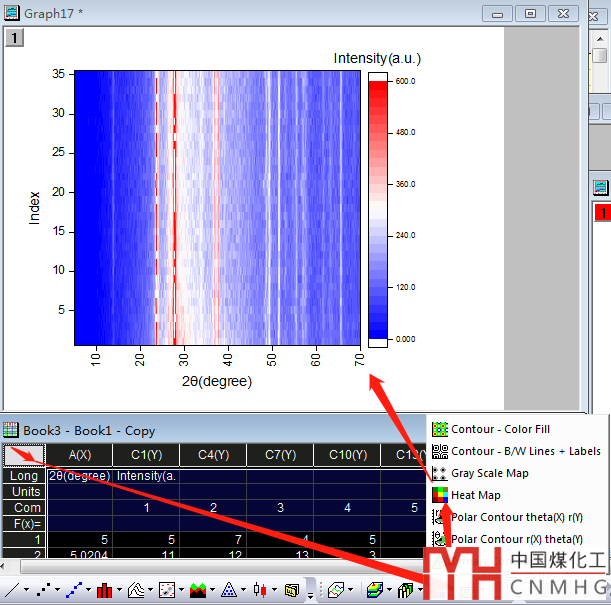

熱度圖是不是跟Contour圖有點像？！
