當面對一大堆的圖紙和數據的時候，大家都希望有一個功能或工具能一次性將他們都處理完，因此大家非常喜歡批量工具。群里經常有人討論批量打印工具。

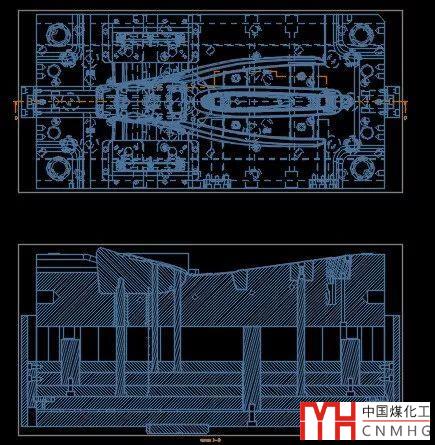

有時候我們從其他軟件，比如UG輸出的DWG圖紙中，會將一些圖形自動輸出為圖塊，而且圖塊名稱是自動命名的，當想將兩張圖紙復制粘貼到一起的時候，就會出現大量的同名但定義不同的圖塊，復制粘貼后會發現圖紙會變，如下圖所示。

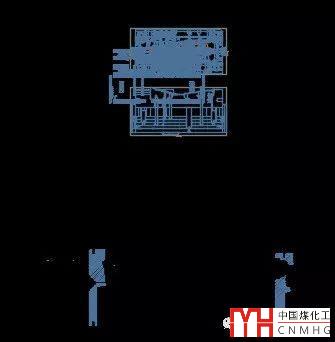

粘貼到另外一張圖后變成了下面的樣子。

CAD圖形粘貼到另一張圖后為什么會變？
如果出現這種情況，唯一的解決辦法就是將其中一張圖紙中的圖塊重新命名。如果是常規圖紙，我建議大家找出同名的圖塊進行重命名，這個在復制粘貼時命令行同時會有提示。修改單個圖塊的名稱很簡單，很多人都會。但如果圖塊比較多，一個個修改起來很麻煩，其實使用一點小技巧就可以對圖塊批量進行重命名。比如上面的圖紙是從UG轉出來的，里面的填充都轉換成了圖塊，而且都被命名為HATCH+編號，塊名不是自己能控制，而且同名的圖塊非常多，就只能對圖塊進行批量重命名，也沒有更好的辦法了。

重命名的基本操作方法

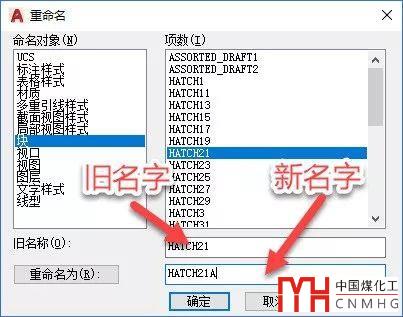

重命名RENAME的基本操作很簡單，輸入REN回車打開對話框后，先在左邊選擇需要重命名的類別，然后在右側選擇要修改的樣式或圖塊，然后輸入一個新名字即可，如下圖所示。

要批量重命名，最主要的技巧就是怎么批量選擇如何定義樣式或圖塊的新名字，下面就以圖塊為例來介紹批量重命名的技巧。

如何批量選擇和重命名圖塊？

在CAD重命名命令的幫助中并沒有相關批量重命名的技巧，其實批量重命名主要問題就兩點：如何多選，如何定義新名字，而最重要的是知道如何使用通配符。

1、多選的技巧

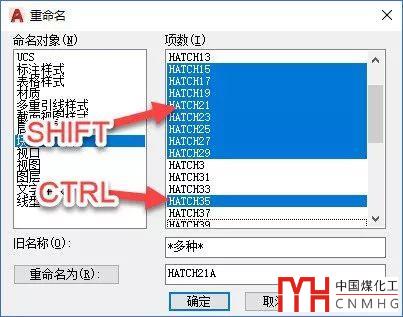

在選擇圖塊名的時候，可以直接在列表中選擇，也可以利用名字輸入框選擇。在列表中選擇的時候可以利用SHIFT鍵和CTRL鍵多選，按住SHIFT可以在列表中選擇多個連續的圖塊，按CTRL鍵可以在列表中添加選項，這是WINDOWS常規的選擇技巧。當這樣選擇后，圖塊名顯示的是*多種*，如下圖所示。

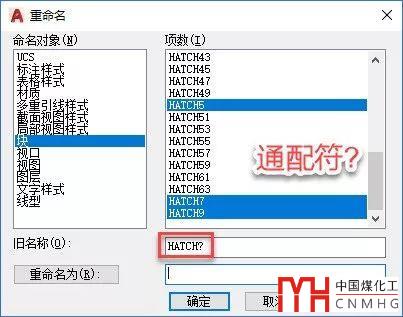

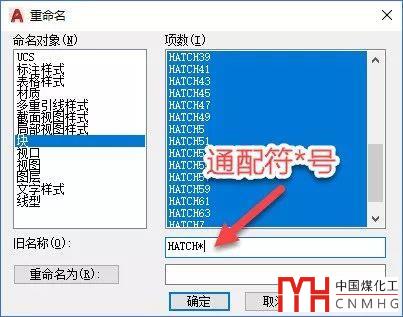

還有一種方式就是在舊名稱欄利用統配符*和？來選擇，*代表任意多個字符，？表示一個字符。比如輸入HATCH?，只會選中編號小于10的圖塊，而輸入HATCH*，則會選中所有HATCH開頭的圖塊，如下圖所示。

星號和？號也可以放到前面或中間，這主要取決于圖塊名的特征。

2、設置批量替換的新名字

要想批量替換，必須也要利用通配符*號和？號。

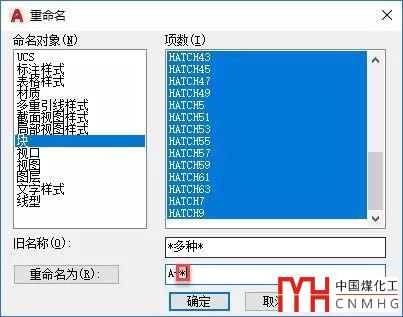

如果是從列表中多選的，圖塊名字顯示的是多種，圖塊舊名字沒有任何共同特征，在新圖塊名中只能輸入*號代替舊圖塊名，然后可以在前面和后面添加字母，比如在前面加一個前綴A-，如下圖所示。

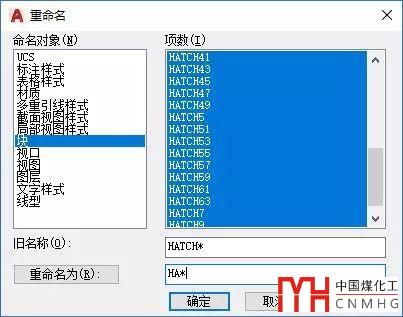

如果在舊名稱框中輸入通配符來多選的時候，舊名中輸入的通配符必須在新名用相同的通配符對應，而其他字符則可以用新的字符替代，比如HATCH*可以用HA*替代，將HATCH替代成HA，如下圖所示。

在名稱中可以使用多個通配符，比如你可以通過H?A*來選擇第一和第三個字母是H和A的所有圖塊，具體如何使用需要看圖塊名的特征和你想重命令的方式。

有的朋友掌握了這種技巧后，為了避免出現因圖塊重名在復制粘貼后發生變化，在合并圖紙前就對其中一張圖紙所有圖塊都重命名，但其實這樣不好，我們合并的圖紙通常都是在CAD或某些專業軟件中繪制的同類圖紙，圖中可能有上百種圖塊，其中有一部分名稱本就不同，而且大部分名稱相同的圖塊定義是相同的，只有少數幾個名稱相同但定義不同，如果我們簡單粗暴地進行批量重命名的話，那些本來名稱相同定義也相同的圖塊就會變成兩個圖塊定義，這樣圖紙的數據量就會增加，而且如果需要統計這些圖塊數據的時候也會帶來不便。

其實我很早就知道了批量重命名的技巧，但是之前一直不想給大家介紹，就是怕更多人采用這種方式來處理圖紙，但有些圖紙中圖塊名不是我們能控制，而且存在大量重名定義不同的情況的時候，我們不得不使用這種技巧，使用的時候也盡量只處理重名但定義不同的圖塊。

批量重命名的技巧不僅適用于圖塊，也同樣適用于對話框中列出圖層、文字樣式、標注樣式的數據，不過這些數據需要批量重命令情況并不多。

如果是常規繪圖，如果單位和個人按照一定的標準規范繪圖，盡量避免圖塊同名但定義不同的情況，這種技巧通常也用不上。
