有時我們打開圖紙，會發現圖中標注格式不統一，箭頭長度、文字高度不同，調整標注樣式的參數這些標注也不跟著變，前幾天有位網友就在群里問了類似的問題。這是為什么呢？怎么讓他們變成一樣呢？

其實相同標注樣式格式不同的原因之前的文章里講過，出現這種情況的原因有幾種，比如：

1、選中標注直接在特性面板里修改了某項參數，比如說字高，那么這個字高參數就不受標注樣式控制了。

為什么CAD中兩個標注的標注樣式相同但看上去卻不一樣？

2、標注前先調整了標注的某個變量，比如很多人喜歡利用DIMSCALE來調整標注的特征比例，那么這個比例就不再受標注樣式控制了。

什么是CAD的標注特征比例？應如何設置？

3、直接在標注樣式管理器設置了替代標注樣式，然后用替代樣式進行標注。

每日一貼——CAD設置標注樣式的基本操作

其實總結起來就一句話：

雖然標注的格式通常由標注樣式控制，但也可以有自己獨立的參數。

要想讓這些標注的參數重新有標注樣式控制，就必須想辦法去掉這些獨立的參數。

其實要解決這個問題還是要用到標注樣式DIMSTYLE（D）命令，只不過不是我們常用的對話框模式，而是命令行模式的，前面要加一個橫杠的：-DIMSTYLE。命令行模式就有一個應用(A)選項就可以將所有替代參數去掉，將當前標注樣式重新應用到選定的標注上。

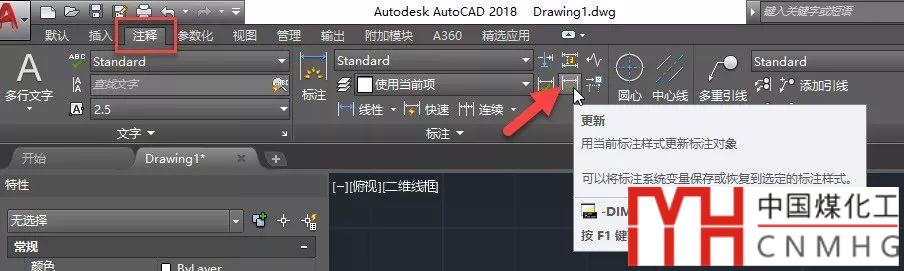

不過輸入命令和選項太麻煩，估計大多數人都不記得這個命令，因此CAD專門在標注菜單或面板里提供了一個標注更新的命令，如下圖所示。

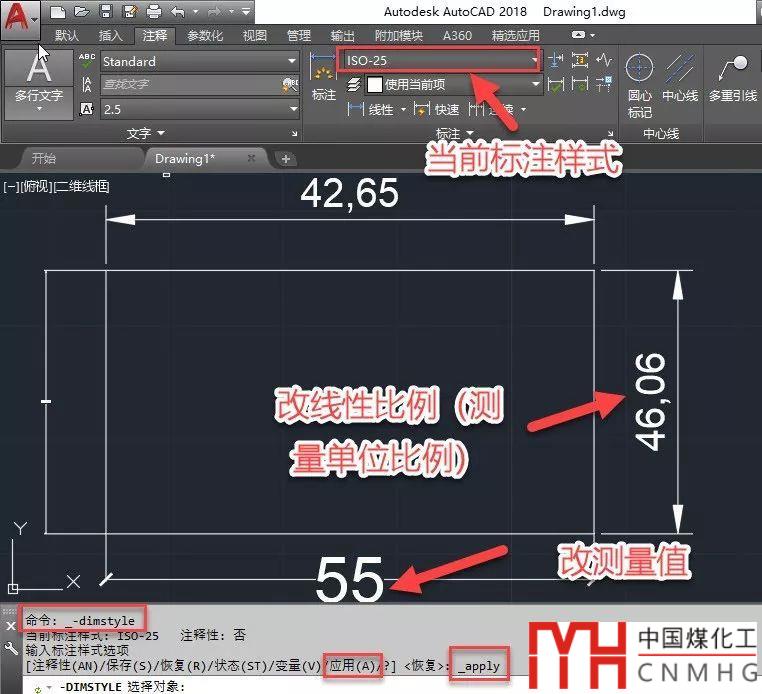

在使用更新命令前，首先要將標注樣式調整到自己需要的參數，然后將當前標注樣式設置成我們要更新的樣式，然后再執行此命令后再在圖中選擇要更新的標注，如下圖所示。

剩下的工作就是如何選擇標注了。標注更新會將用當前標注樣式替代選中標注的格式，而且會替代原有的樣式。如果圖中使用的都是一種標注樣式，那直接CTRL+A全選就好了；如果圖中標注使用了不同的標注樣式，那就只需要框選你需要更新的那些標注；如果只是一兩個標注有問題需要更新，那就直接點選拾取這些標注就可以了。

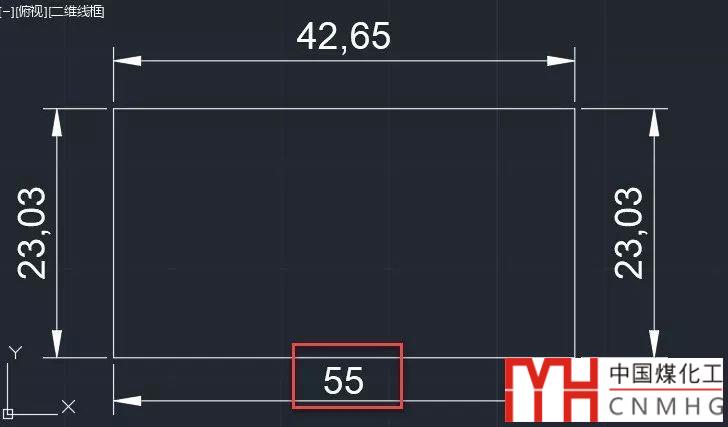

上面例圖中使用了ISO-25和STANDARD兩種標注樣式，其中還有修改了箭頭格式、大小、字高，更新全部都變成了相同的格式，如下圖所示。

可以看到更新后所有標注的箭頭、文字等格式都統一了。

上圖中有一個標注的測量值被我手動改成了55，可以看到在標注更新后標注值并未恢復成測量值。而右側設置了線性比例為2（尺寸值=測量值X2）的標注值變成了測量值。也就是調整的線性比例可以恢復成測量值，手動修改的測量值則無法用更新功能恢復，就需要使用其他的功能，詳細操作可以看之前發布的文章。

CAD中測量的數值跟和標注測量值不一樣怎么回事？

被改過的標注值如何一次全部恢復成測量值？
