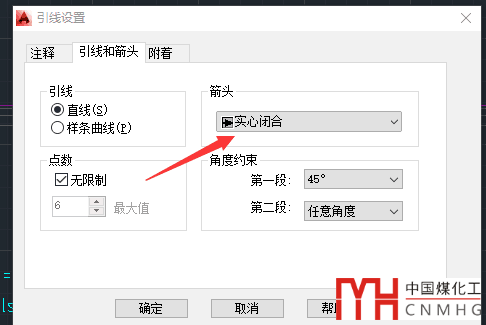

前兩天有網友問了這問題，在畫快速引線的時候想調整箭頭的大小，結果畫引線的時候輸入S，在引線的設置中可以調整箭頭形式，但并沒有找到箭頭大小的設置，如下圖所示。

那箭頭的大小到底到什么地方設置呢？

CAD有兩種引線標注功能，一種是老的引線功能：快速引線QLEADER；一種是新的引線功能：多重引線MLEADER。

兩種引線雖然看上去是一樣的，但卻有本質的不同，快速引線是屬于常規標注，它的特性是是由標注樣式設置的，而多重引線則是有一種特殊的標注，它有專門的的多重引線樣式。

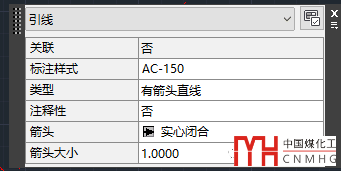

我們選中一個快速引線，打開特性面板（CTRL+1）,可以看到引線標注使用的標注樣式，如下圖所示。

這個引線的標注樣式是AC-150，然后我們就可以輸入D打開標注樣式對話框，去修改AC-150標注樣式的箭頭參數。

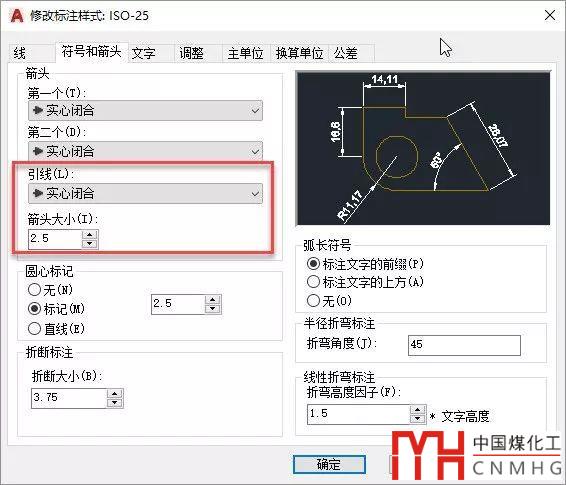

在標注樣式對話框中選中引線使用的標注樣式，單擊修改按鈕，切換到“符號和箭頭”選項卡，可以看到專門針對引線的箭頭形式設置，箭頭大小也是對所有形式標注的，包括引線標注，如下圖所示。

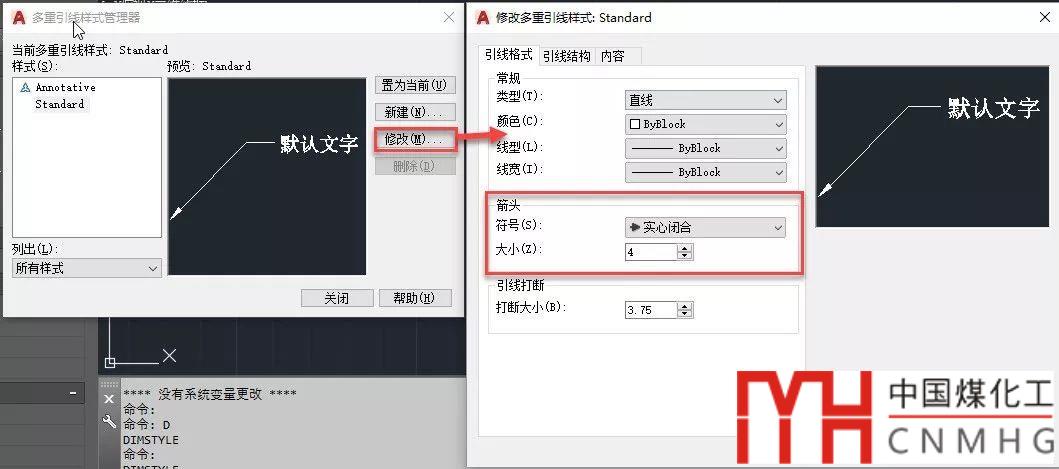

而多重引線樣式則不受標注樣式的控制，有專業的多重引線樣式MLEADERSTYLE的設置，可以單獨設置箭頭的樣式和大小，如下圖所示。

多重引線功能更強，可以進行引線的合并、對齊；快速引線也仍有不少人喜歡使用。大家要修改引線的箭頭的大小，需要選知道使用的是哪種引線形式。

多重引線怎么用？
