之前信息里發過一些帶視頻和講解的視頻，從信息的菜單里可以訪問到。有些網友在網上找到相同的圖問怎么畫，但由于這些文章沒有群發過，無法直接發鏈接地址，為了方便解答大家類似的問題，決定將之前未群發的一些練習圖陸續群發一下。

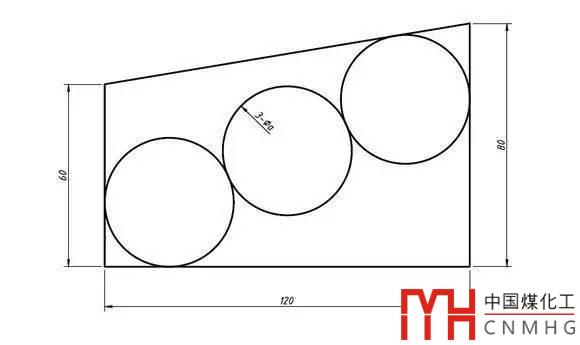

今天就有人問下面這張圖怎么畫？

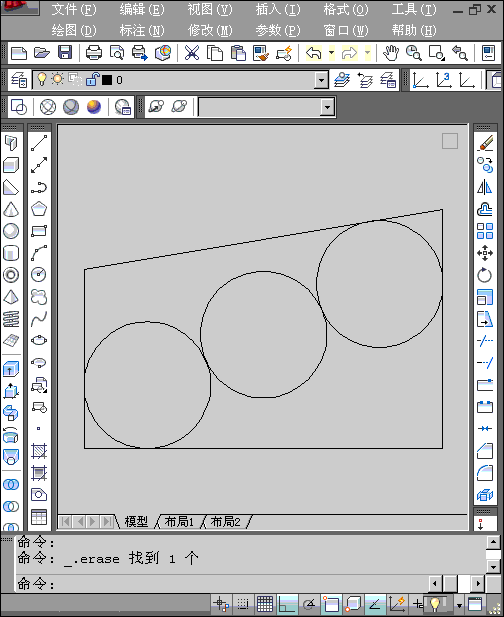

這張圖，畫外側的梯形沒有任何難度，難度就在于中間三個相等相切的圓怎么畫。這并不是一張?zhí)貏e好的CAD繪圖練習圖，而是一道很好的幾何題。在AUTOCAD高版本，我們可以用約束來完成，但在下面的視頻中用了一些輔助線就完成了，我們先看一下怎么畫的。

由于不知道圓的實際半徑，因此視頻中先在梯形的左下角和右上角分別繪制兩個半徑為10的圓。然后將下面的圓復制了三個，然后畫了一個大圓。大圓的作用是保 證右側小圓的圓心只要在圓周上，就可以保證三個圓相切相等，剩下的就是要找這三個圓應該沿什么方向排列了。圖中繪制了梯形的對角線，然后利用夾點編輯將對角線平行 移動到右上角圓的圓心，移動后的這條線和大圓的交點，就是最右側圓的圓心位置。剩下的工作就是將其中一個圓移動到這個交點處，然后將中間的圓也移到相應位置。

每日一貼——什么是夾點？對夾點可進行哪些操作？

最后利用SC縮放命令的參照參數，將三個圓縮放到和梯形匹配。為了縮放時好設置參照長度，視頻中還畫了一條豎直的輔助線。

每日一貼—CAD縮放SC命令的使用技巧

視頻并不是我錄制的，雖然我看明白了操作步驟，而且也試了用半徑15的圓進行類似操作，最終確實可以將圖畫出來。我挺佩服錄制這個視頻的老師，我是想不出這樣的操作步驟的。哪位看過以后能將幾何原理說得更清楚一點，請留言。
