在工程建設中經常使用UPS，即不間斷電源系統。電氣工程師沒有人不知道UPS，但是未必人人對它都了解的那么深入。

UPS通常有在線式和后備式兩大類型，兩者最大區別在于當市電電源停電后，前者電源轉換時間為零，對負荷而言是無縫轉換，而后者電源有一定的轉換時間。從這個意義上講，EPS是后備式UPS的衍生品，圖1是單相進線EPS的系統圖。

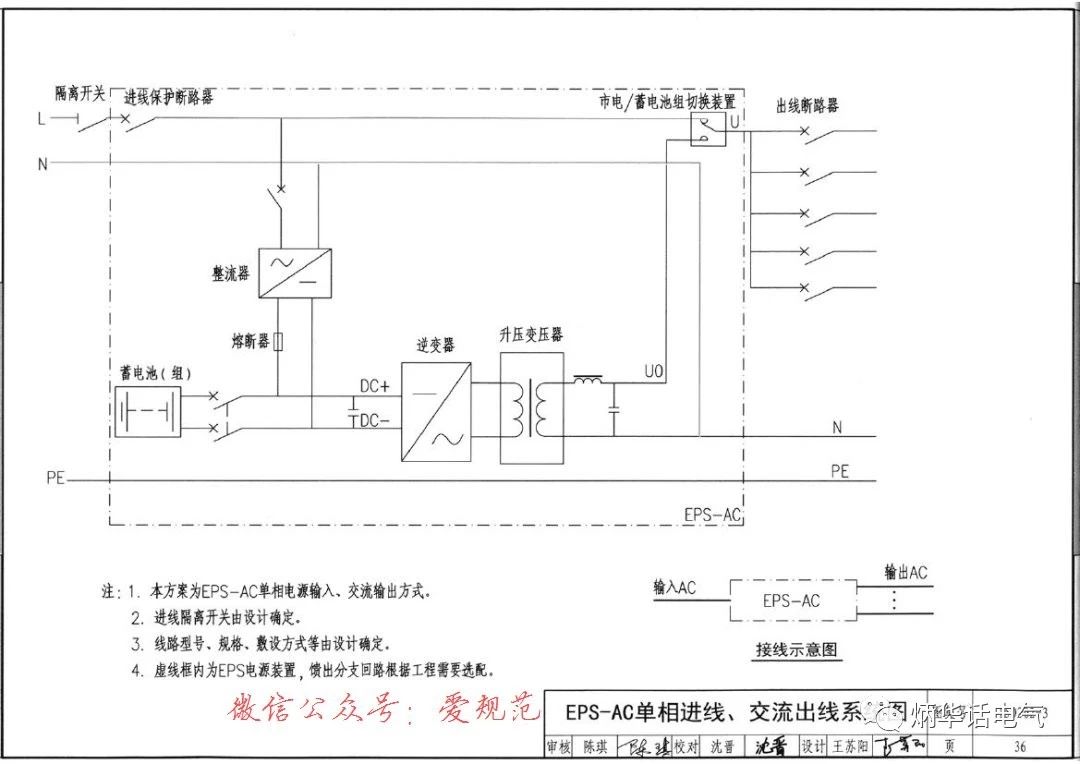

圖1 EPS系統例圖

從工作原理上劃分，UPS可分為動態UPS和靜態UPS。我們通常使用的多為靜態UPS，飛輪是動態UPS。

按照應用場所可分為工業級UPS和商用UPS。工業級UPS由于使用環境相對惡劣，所帶的負荷含有動力設備，對UPS質量要求非常高，主要用于石油化工、軍事、電力、鋼鐵等行業。而數據中心、通信系統等使用的UPS多是商用機UPS，UPS室環境要比工業上應用好的多。

按照功率大小，UPS可以分為大功率UPS、中功率UPS和小功率UPS。這個比較好理解， 不用更多的解釋。

按照頻率劃分，UPS可分為工頻機和高頻機。近年來，這兩類UPS性能的優劣之爭一直在持續，各說各的道理，各有各的優勢。由圖2和圖3可知，工頻機與高頻機有比較大的區別，主要有：1）整流器件不同，工頻機為可控硅整流，高頻機為IGBT整流；2）母線電壓不同，工頻機為400V，高頻機為800V；3）工頻機的電池直掛母線，高頻機則需要通過電池充電器做DC/DC轉換才接入母線；4）工頻機有輸出隔離變壓器，而高頻機則沒有。這些優點被自己放大，而缺點讓對手抓住不放！

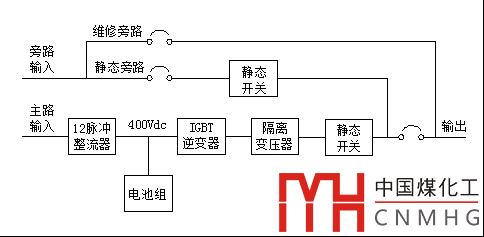

圖2 工頻機原理框圖

圖3 高頻機原理框圖

上述各類UPS大家都非常熟悉，圖4是A級數據中心UPS供電系統圖，UPS采用模塊化設計，每臺UPS自帶旁路，然后并聯使用。有過數據中心設計和建設經驗的人員對這個系統應該比較熟悉。而我們對UPS按性能分類未必那么的熟悉，可能比較陌生，這是IEC相關標準里的要求。

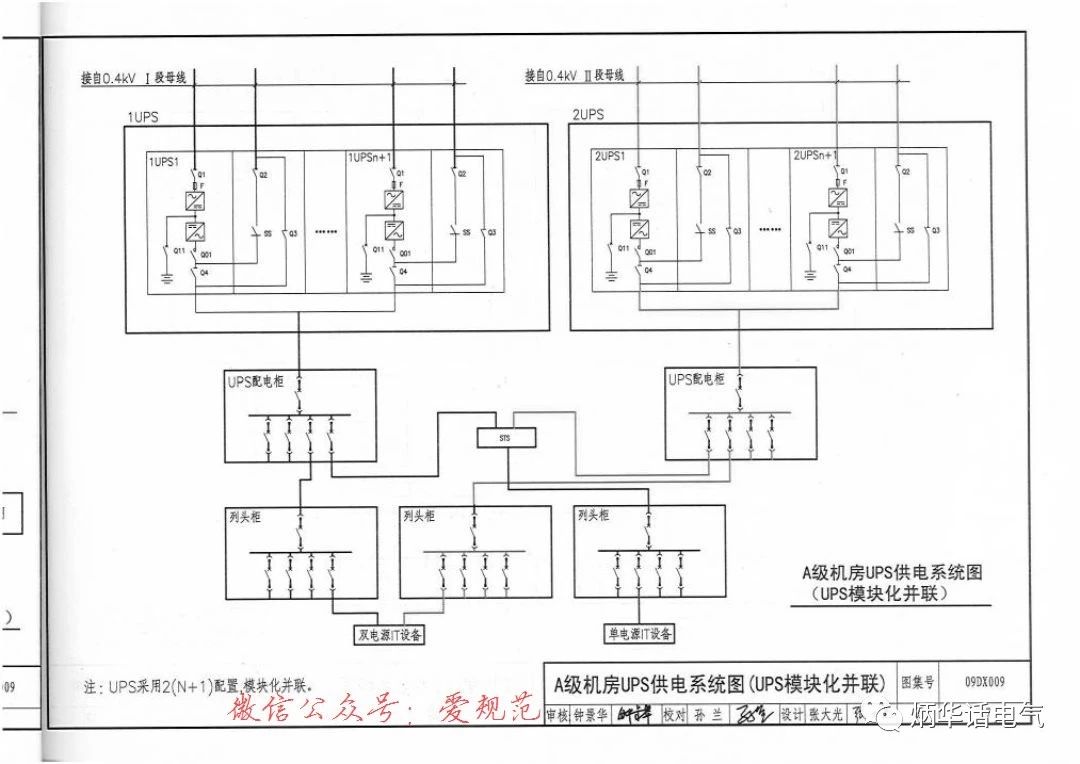

圖4A級數據中心UPS供電系統

VFI：UPS的輸出與市電電源的電壓和頻率無關。

VFD：UPS的輸出電壓和頻率取決于市電電源的電壓和頻率。

VI：UPS的輸出頻率取決于市電電源的頻率變化，而輸出電壓與市電電壓無關。

因此，UPS的分類并不重要，而合理選用UPS才是關鍵。
