8、線纜沒有保護

危險指數：★★★

這個問題主要發生在室外照明主干線或分支主干線上，偶爾也出現在支線上。室外照明的電纜由于環境的因素，容易造成機械損傷，另外長時間風吹日曬、冷熱交替對電纜的絕緣造成一定的影響。因此，應按照規范標準的要求穿保護管進行保護。

這個問題要從設計源頭上解決，嚴格按照規范設計，施工安裝企業按圖施工。物業單位不要亂拉線，應按標準要求接線和安裝燈具。

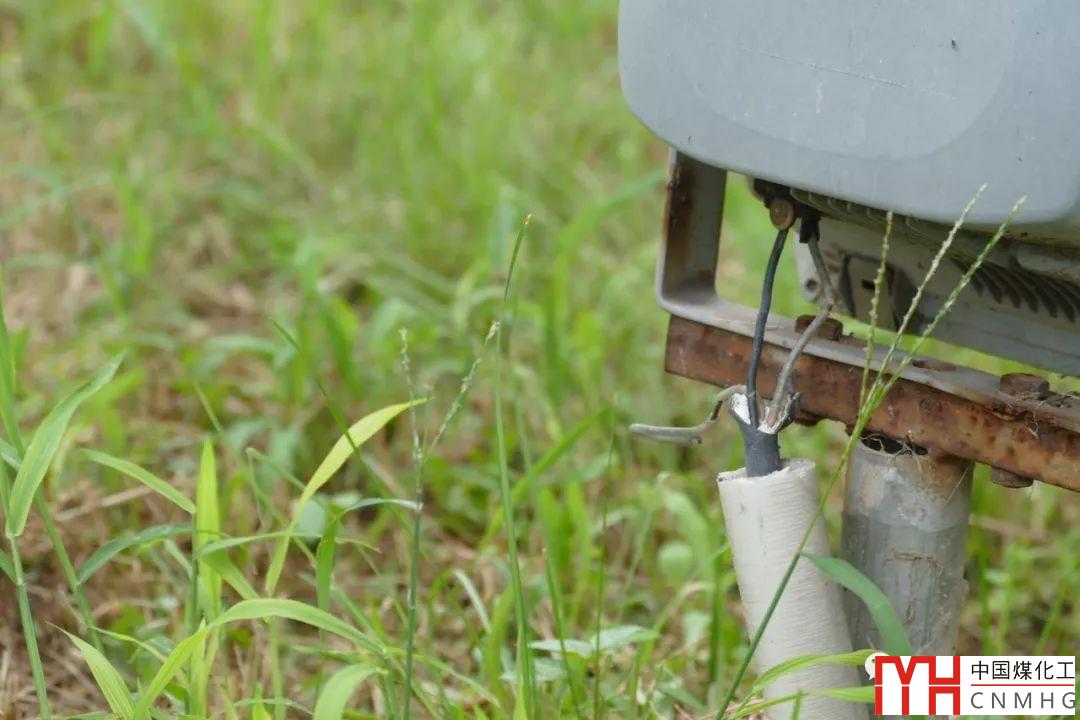

圖1 室外線路沒有穿保護管，不符合《建筑電氣工程施工質量驗收規范》GB 50303-2015第18.1.10條第5款的要求，即室外燈具配線管路應按明配管敷設，且應具備防雨功能，IP防護等級應符合設計要求。

9、該接地的沒有接地

危險指數：★★★★★

大多數情況下室外燈具是I類燈具，帶有接地端子或接地線。無論TN-S、TN-C-S系統還是TT系統，燈具都需要接地。因此在安裝燈具的時候要將其可靠的接地。

I類燈具接地的意義在于當發生絕緣損壞而造成相對地短路，通過PE線構成故障回路，較大的故障電流使保護電器動作，切斷故障回路，避免對人造成傷害。

因此，I類燈具一定要按標準要求可靠的接地。

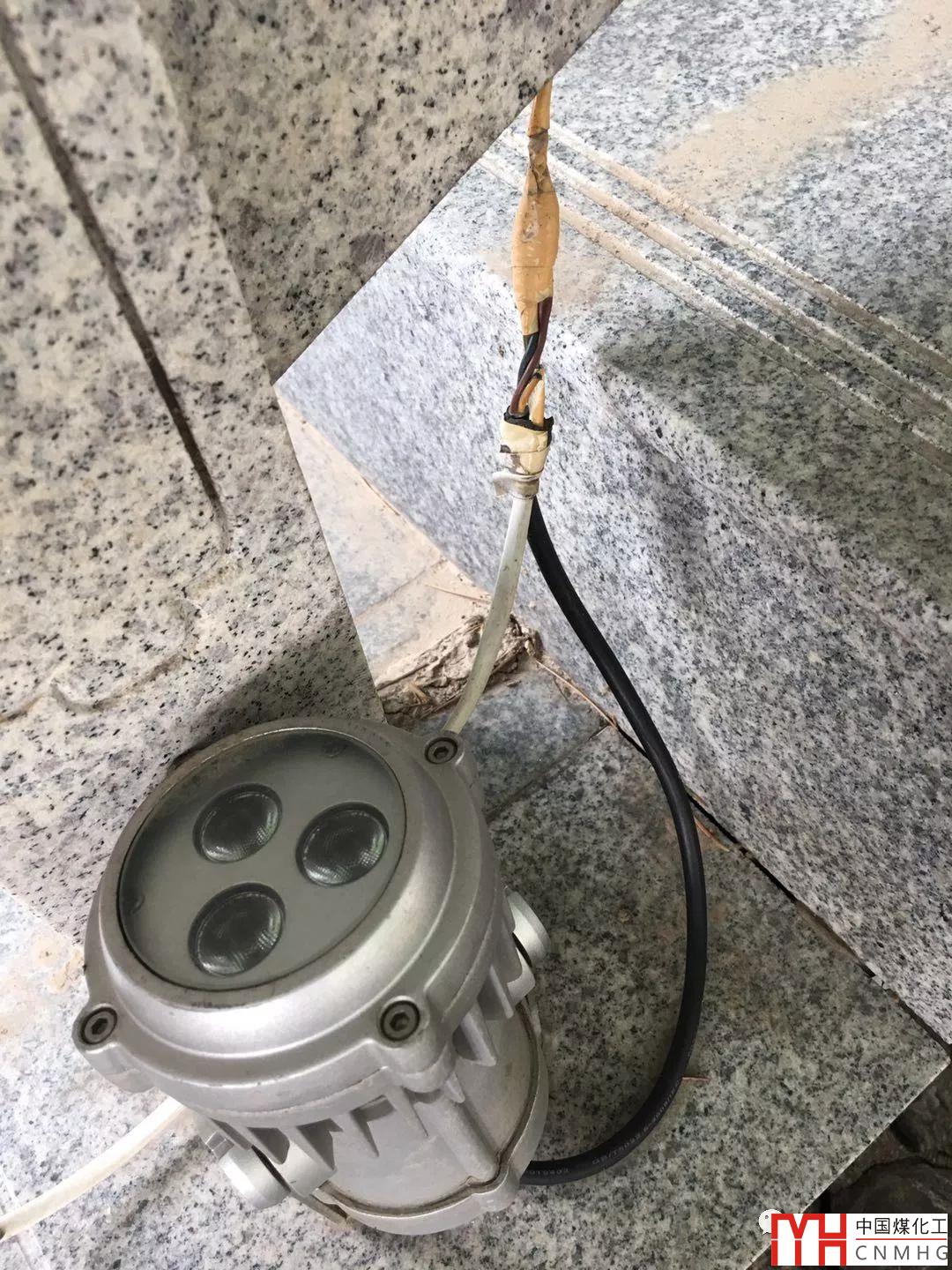

圖2 圖中的PE線懸浮，沒有接地

10、不該接地的接地了

危險指數：★★★★★

與上一個問題相反，不該接地的反而接地了。這主要發生在II類燈具和III類燈具上，這兩類燈具沒有接地端子或接地線，如何接地？這兩類燈具本來不需要接地，也不知哪位高人施工時硬是在外殼上做了接地連接，畫蛇添足，增加電擊風險！

II類燈具靠的是雙重絕緣或者加強絕緣起到電擊防護作用，不需要再接地。III類燈具采用特低電壓，AC50V及以下，對于噴水池中的水下燈則電壓等級不得超過AC 12V。

有人說，II類燈具和III類燈具再接地不是更安全嗎？這個觀點是錯誤的，因為其他地方（非本系統）的危險電壓通過PE線引入到本系統，造成本來安全的燈具外殼上帶有危險電壓。

11、沒有采用剩余電流動作保護

危險指數：★★★★★

室外場所、潮濕場所、環境惡劣場所等的室外照明裝置應該采用剩余電流動作保護，這里有多種標準規范作出的要求，下邊列舉幾例供大家參考、學習。

《城市夜景照明設計規范》JGJ/T163-2008第8.3.3條，配電線路的保護應符合現行國家標準《低壓配電設計規范》GB 50054的要求，當采用TN-S接地系統時，宜采用剩余電流保護器作接地故障保護；當采用TT接地系統時，應采用剩余電流保護器作接地故障保護。動作電流不宜小于正常運行時最大泄漏電流的2.0～2.5倍。

《民用建筑電氣設計規范》JGJ16-2008第7.7.10條第

1款，下列設備的配電線路應設置剩余電流動作保護：

2)室外工作場所的用電設備；

3)環境特別惡劣或潮濕場所的電氣設備；

5)由TT系統供電的用電設備；

看到這里，對室外照明設置剩余電流動作保護不應該再猶豫，人身安全容不得半點馬虎，應該放在工程建設的第一位。

附：危險指數

文中的危險指數是筆者主觀評價的結果，最高為五星（★★★★★）表明很危險，最低為一星，具體見表1。

表1 危險指數及描述
