供配電裝置小型化是超高層建筑電氣的關鍵
供配電裝置小型化是超高層建筑電氣的關鍵
隨著中國經濟的高速發展，各大城市紛紛建起地標式超高層建筑。超高層建筑的用電負荷較大，用電設備功能較復雜。因此建筑電氣設計也比普通的高層建筑電氣設計更復雜，供電可靠性要求更高。美國是超高層建筑的發源地，上世紀初在紐約、芝加哥等地建成了許多被稱為“摩天大樓”的超高層建筑，超高層技術日臻完善，超高層建筑理念日漸成熟，并逐漸推廣到其他國家。我國超高層建筑得以快速發展，北京京城大廈、京廣大廈等超高層建筑為超高層建筑的發展積累了寶貴經驗。近年來，隨著建筑行業的日新月異，超高層建筑在國內蓬勃發展，北京的CBD(中央商務區)的國貿三期高度超過300m，上海陸家嘴的金茂大廈、環球金融中心建筑高度超過400m，正在建設中的上海中心和平安國際金融中心總高度超過600m。目前，我國在建的超高層建筑超過200棟，超高層建筑技術逐漸成熟，市場比較穩定。

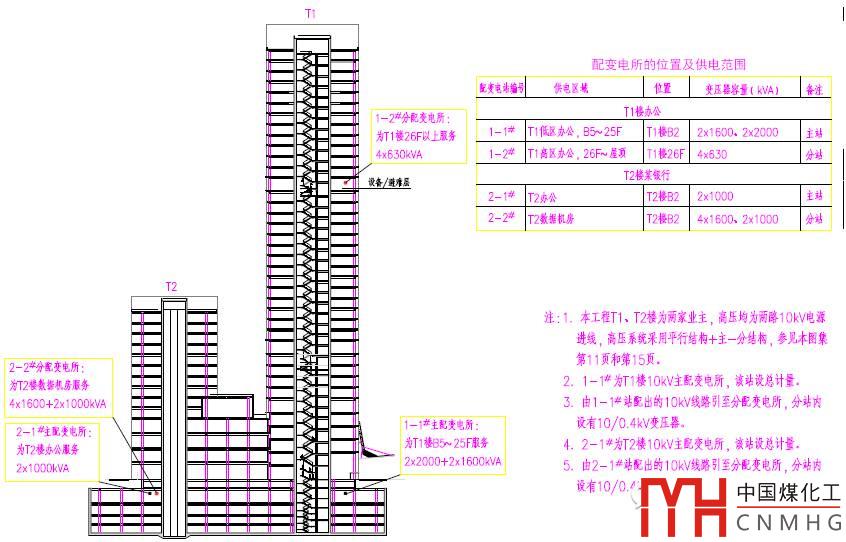

由于建筑高度高、建筑規模大，配變電所的設置不僅在地下層，樓上也有可能設置配變電所，樓上配變電所一般設置在避難層或設備層?！冻邔咏ㄖ姎庠O(shè)計與安裝》14D801建議樓上的配變電所的三相變壓器容量不超過1250kVA，變壓器的高度不宜超過2.4m，不推薦35kV的配電變壓器設在樓上的配變電所，便于垂直運輸和減輕樓面荷載。
|
型號 |
Uk（%） |
Po（W） |
Pk（W） |
LPA（dB） |
絕緣等級 |
L×B×H（mm） |
重量 |
|
|
SCB10-1000/10 |
6 |
1650 |
7090 |
50 |
F |
2000×1400×1915 |
3395 |
A |
|
SGB10-1000/10 |
6 |
1720 |
9545 |
51 |
H |
1900×1350×1655 |
2730 |
80.4% A |
|
SCB10-1250/10 |
6 |
1930 |
8460 |
51 |
F |
2100×1500×2065 |
3520 |
B |
|
SGB10-1250/10 |
6 |
2030 |
11585 |
52 |
H |
2000×1350×1965 |
3000 |
85.2% B |
|
SCB10-1600/10 |
6 |
2250 |
10240 |
51 |
F |
2100×1500×2120 |
4165 |
C |
|
SGB10-1600/10 |
6 |
2300 |
13485 |
53 |
H |
2000×1500×2200 |
3525 |
84.6% C |
|
SCB10-2000/10 |
8 |
2990 |
12600 |
52 |
F |
2200×1500×2340 |
5545 |
D |
|
SGB10-2000/10 |
8 |
3100 |
15415 |
53 |
H |
2100×1500×2270 |
3960 |
71.4% D |
|
SCB10-2500/10 |
8 |
3500 |
15000 |
53 |
F |
2300×1500×2540 |
6670 |
E |
|
SGB10-2500/10 |
8 |
3800 |
17170 |
54 |
H |
2200×1500×2470 |
5300 |
79.5% E |
|
SCB10-1000/35 |
6 |
2587 |
10877 |
53 |
F |
2690×1700×2350 |
4330 |
|
|
SCB10-1250/35 |
6 |
3038 |
12302 |
54 |
F |
2800×1800×2370 |
5190 |
|
|
SCB10-1600/35 |
6 |
3200 |
15300 |
54 |
F |
2800×1800×2470 |
5460 |
|
|
SCB10-2000/35 |
8 |
3700 |
13030 |
55 |
F |
3000×1800×2610 |
6790 |
|
|
SCB10-2500/35 |
8 |
4960 |
21347 |
56 |
F |
3350×1900×2740 |
8430 |
|
同理，高低壓開關柜也應該小型化。目前，固定柜、環網柜等由于其體積小，比較適合在樓上配變電所中使用。例如，廣東赫茲曼、沈陽飛馳、北京雙杰等均有小型化的高壓配電裝置。

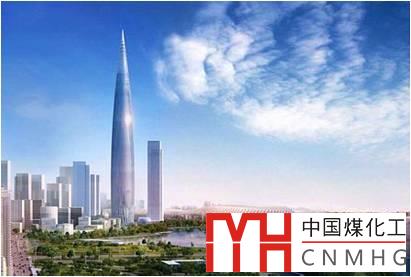

華潤總部大廈——深圳灣地標“春筍”（CCDI作品）
建設規模：76萬㎡
建筑高度：393m
配變電裝置的小型化不僅是垂直交通的需要，也是節省空間、減小核心筒大小、節省投資的需要。因此，配變電裝置的小型化是超高層建筑電氣的關鍵之一。
