在剛剛結束的2019年中國建筑學會建筑電氣分會年會上，北京建筑設計研究院韓全勝的報告值得大家學習和深思，其中低壓直流配電系統過電流保護是重點和要點問題。

眾所周知，低壓直流配電系統的過電流包括過負荷和短路。直流配電系統過電流保護包括基于直流斷路器的保護技術和基于具有故障自清除能力換流器的保護技術。前者與交流系統相似，可以實現較大故障電流的快速切斷，切除故障回路，最大程度降低故障的影響范圍；后者顯示電力電子方面的特點，需要大范圍閉鎖換流器以保護換流器，這種情況可能會出現短時系統中斷供電。目前直流斷路器的保護技術仍是解決直流配電系統過電流保護難點，甚至是痛點，該方式是系統中首選方案。盡管我國有些廠家已經能生產直流斷路器，但像高鐵、地鐵等場所使用的直流斷路器還需要進口。

過負荷保護

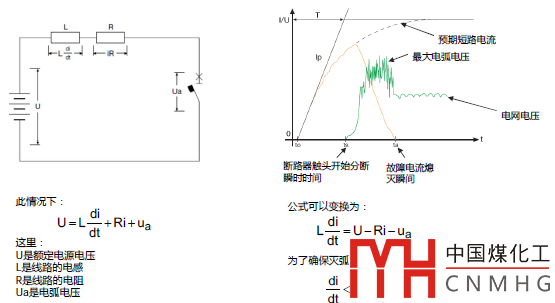

直流滅弧是低壓直流配電系統的痛點之一，其過負荷保護在切斷較大電流時，滅弧比較困難。交流電是正弦波，每半周電流過零點，起到自動滅弧作用；直流系統熄滅電弧難度很大，必須將電流降至零。根據ABB的研究資料，如圖1所示，直流電的滅弧時間與電路的時間常數成正比。

因此，在斷路器設計、制造時可采用拉長、冷卻電弧等辦法，避免突然切斷電流引起較大的過電壓。通常采用串聯連接斷路器的電極，增加其分?jǐn)嗄芰Α?/span>

短路故障與系統接地類型

低壓直流配電系統盡管出線較少，但系統比較復雜，是否帶M線？電源側接地有三種情況（負極接地、M極接地、不接地），負荷側是否接地？如何接地？這些問題都會影響到系統型式。因此，系統不同接地類型，其短路故障影響如表1所示。

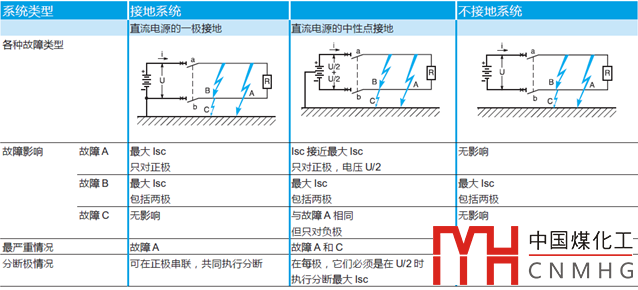

表1 不同接地系統下的短路故障影響

總之，低壓直流IT系統具有較高可靠性，TN系統具有較好的安全性。
