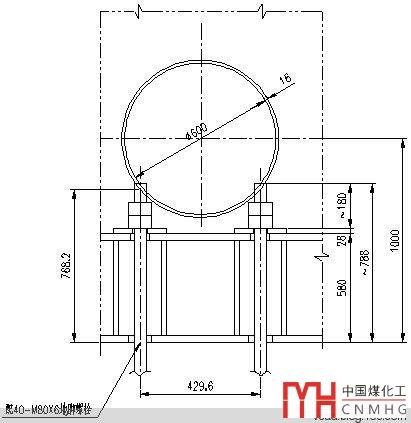

在某次項目中，一臺裙座支撐的的塔式設備，設備已經制造完成，運到現場后安裝時地腳螺栓與裙座檢查孔發生碰撞，導致設備無法安裝就位。設計按照反饋1:1繪制后發現的確會與地腳螺栓相碰。

解決方法：

1．將檢查孔伸出裙座筒體外壁的下半部分切除，使得能夠裝配。

2. 用SW6按切除后的長度計算檢查孔截面是否校核合格。

設備專業僅僅對螺栓座是否與檢查孔是否碰撞進行核算，而未對檢查孔是否與地腳螺栓碰撞進行校核。由于設計中的檢查孔直徑DN和H都是根據標準查出來的，而標準實際上不一定能滿足實際需要，所以裙座支撐設備尤其是螺栓座布置較多時，應校核檢查孔與裙座地腳是否干涉。檢查孔一般按地腳螺栓跨中布置，但有時由于空間的限制，也有非跨中布置，所以校核時盡量按對中時進行校核，通過調整中心高度H，來滿足要求，保證制造安裝不出問題。
