一、離子交換樹脂的結(jié)構(gòu)

      離子交換樹脂的內(nèi)部結(jié)構(gòu)，由三部分組成，分別是：

1、高分子骨架

由交聯(lián)的高分子聚合物組成；

2、離子交換基團

它連在高分子骨架上，帶有可交換的離子（稱為反離子）的離子型官能團或帶有極性的非離子型官能團；

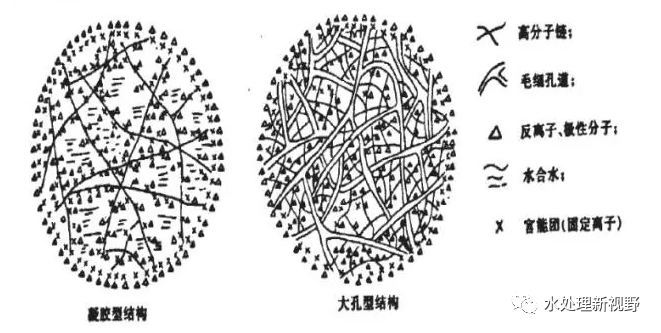

3、孔

     它是在干態(tài)和濕態(tài)的離子交換樹脂中都存在的高分子結(jié)構(gòu)中的孔（凝膠孔）和高分子結(jié)構(gòu)之間的孔（毛細孔）。

     在交聯(lián)結(jié)構(gòu)的高分子基體（骨架）上，以化學(xué)鍵結(jié)合著許多交換基團，這些交換基團也是由兩部分組成：固定部分和活動部分。交換基團中的固定部分被束縛在高分子的基體上，不能自由移動，所以稱為固定離子；交換基團的活動部分則是與固定離子以離子鍵結(jié)合的符號相反的離子，稱為反離子或可交換離子。反離子在溶液中可以離解成自由移動的離子，在一定條件下，它能與符號相同的其他反離子發(fā)生交換反應(yīng)。

二、離子交換的基本原理

      離子交換的選擇性定義為離子交換劑對于某些離子顯示優(yōu)先活性的性質(zhì)。離子交換樹脂吸附各種離子的能力不一，有些離子易被交換樹脂吸附，但吸著后要把它置換下來就比較困難；而另一些離子很難被吸著，但被置換下來卻比較容易，這種性能稱為離子交換的選擇性。離子交換樹脂對水中不同離子的選擇性與樹脂的交聯(lián)度、交換基團、可交換離子的性質(zhì)、水中離子的濃度和水的溫度等因素有關(guān)。離子交換作用即溶液中的可交換離子與交換基團上的可交換離子發(fā)生交換。一般來說，離子交換樹脂對價數(shù)較高的離子的選擇性較大。對于同價離子，則對離子半徑較小的離子的選擇性較大。在同族同價的金屬離子中，原子序數(shù)較大的離子其水合半徑較小，陽離子交換樹脂對其的選擇性較大。對于強酸性陽離子交換樹脂來說，它對一些離子的選擇性順序為：Fe3+>A13+>Ca2+>Mg2+>K+>Na+>H+。離子交換反應(yīng)是可逆反應(yīng)，但是這種可逆反應(yīng)并不是在均相溶液中進行的，而是在固態(tài)的樹脂和溶液的接觸界面間發(fā)生的。這種反應(yīng)的可逆性使離子交換樹脂可以反復(fù)使用。

1、邊界水膜內(nèi)的擴散

水中的Ca2+，Mg2+等陽離子向樹脂顆粒表面遷移，并擴散通過樹脂表面的邊界水膜層，到達樹脂表面；

2、交聯(lián)網(wǎng)孔內(nèi)的擴散（或稱孔道擴散）

Ca2+，Mg2+等陽離子進入樹脂顆粒內(nèi)部的交聯(lián)網(wǎng)孔，并進行擴散，到達交換點；

3、離子交換

Ca2+，Mg2+等陽離子與樹脂基團上的可交換的H+進行交換反應(yīng)；

4、交聯(lián)網(wǎng)孔內(nèi)的擴散

被交換下來的H+在樹脂內(nèi)部交聯(lián)網(wǎng)孔中向樹脂表面擴散。

5、邊界水膜內(nèi)的擴散

最終擴散到水中。

三、離子交換樹脂的再生

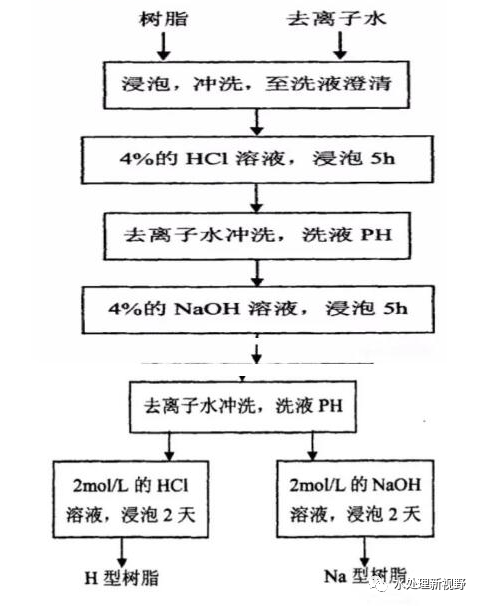

      鑒于離子交換樹脂反應(yīng)的可逆性，反應(yīng)后的樹脂通過處理，重新轉(zhuǎn)化為原來的離子交換樹脂，這樣又可以進入下一循環(huán)，其循環(huán)次數(shù)視所用樹脂類型不同而定。
