標準管法蘭要校核管道載荷的影響？

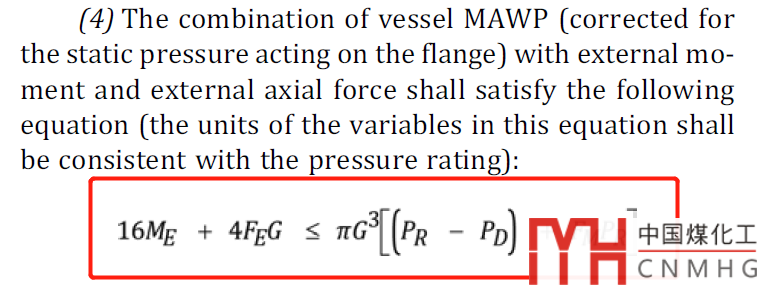

在ASME VIII I-2019的UG-44一節中，新增加了外部管道載荷對標準管法蘭的影響評估方法。

對此有幾個問題想討論一下：

1. 規范用的是may be，不是shall be，但是會不會很多人對于標準的解讀，要求從嚴，從而變成一項強制的要求。能否不評估？

2. 規范只提了WN法蘭，那么對于SO或者其它法蘭是不是不允許有管口載荷。換句話說：是不是以后會有人認為，只要有管口載荷，只能用WN法蘭，其余的法蘭類型都不能用。

3. 法蘭評估時，要求設備的MAWP不超過法蘭的MAWP。也就是要求管法蘭的MAWP不能起控制作用。

4. 萬一評估不過，其它專業是否認可，底是哪個專業應該來校核管口載荷對于法蘭的影響？

管法蘭不能控制設備的MAWP？

在以前的文章中，寫過MAWP到底為了什么？

天之道與MAWP

在API660-2015的第7.6.12條，開孔補強不能控制MAWP。

以前都是開孔補強不能控制MAWP，現在正經的規范又來一條：有管口載荷的管法蘭不能控制整臺設備的MAWP，這求MAWP可是越來越難啊。

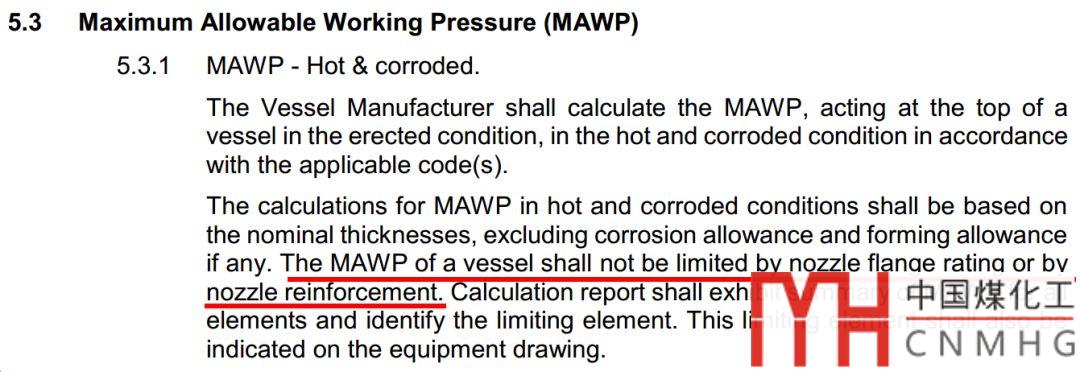

在ASME 2019出來之前，就有一些業主公司的規定，管法蘭和開孔補強都不能控制設備的MAWP，如果做不到，還可以商量。

在規范出來后，你猜這些業主規范會不會要求強制，還好不好商量。

如以前的文章所說的，有時候就是管法蘭控制了MAWP，天要下雨，娘要嫁人，能勉強得來嗎？

比如小直徑，低壓容器，或者換熱器，最低厚度10mm起步，計算厚度1mm，十幾倍裕量，讓管法蘭不控制MAWP，難度有點大。

當然有時候偏要勉強，會用一些小技巧：

比如用封頭控制設備的MAWP，下料10mm，封頭壓到3mm，標注10（min3）。

這種“騷操作”對于換熱器也適用，畢竟換熱器要求的厚度是成型前的厚度，而MAWP是加工后的厚度，不管是否辣眼，規范起碼滿足了。

畢竟，關注了我信息朋友，都有望成為MAWP精確操縱師。

評定公式的來源

對于塔設備的設備法蘭和普通的設備法蘭有什么不同？

這也是很多答辯老師喜歡出的題。

答案之一是：塔設備的設備法蘭需要按照當量設計壓力來計算。將彎矩和軸向拉力折算成當量的壓力并加上設計壓力來校核法蘭的強度。如下圖：

ASME的公式來源是什么呢？

該方法取自ASME于2013年7月14-18日在巴黎發布的PVP2013-97814“ImprovedAnalysis of External Loads on Flanged Joints”（WarrenBrown博士編寫）。這些公式目前已收錄到2017年12月發布的規范案例2901中。現在進入了ASME 2019版規范。

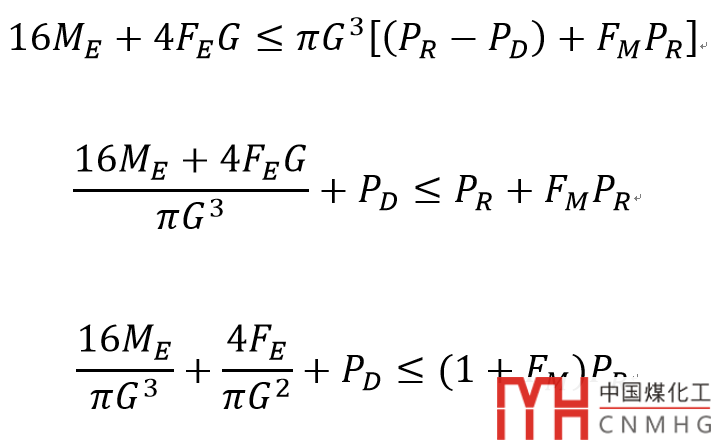

它本質上是當量壓力法。拿著規范的公式稍微變形：

彎矩當量壓力+軸向力當量壓力+設備MAWP≤當量法蘭MAWP

解讀：

不等式左邊：將彎矩ME和軸向拉力FE折算成當量?jī)?nèi)壓再加上PD（設備的MAWP），即當量壓力。

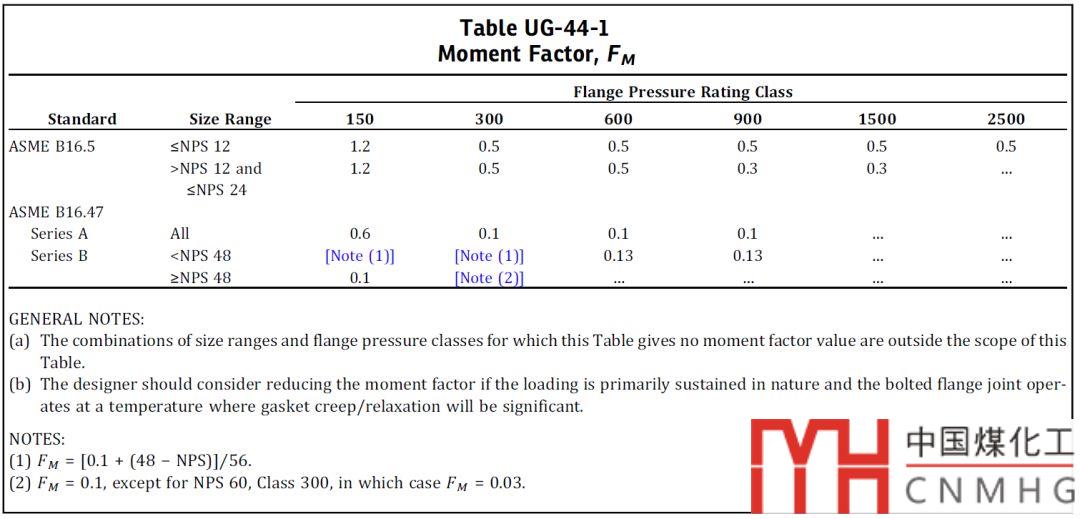

右邊是許用值，管法蘭查表得到的MAWP，PR*系數，系數大于1，也就是不用法蘭自身的MAWP，而是按比例提高法蘭的MAWP。FM就是提高的比例，詳細可以查表UG-44-1。

可以看到，對于Class150的管法蘭，F(xiàn)M為1.2，也就是法蘭的當量MAWP可以提高比原來多120%， 2.2倍基本夠用吧。

是否應該用當量壓力法校核管法蘭

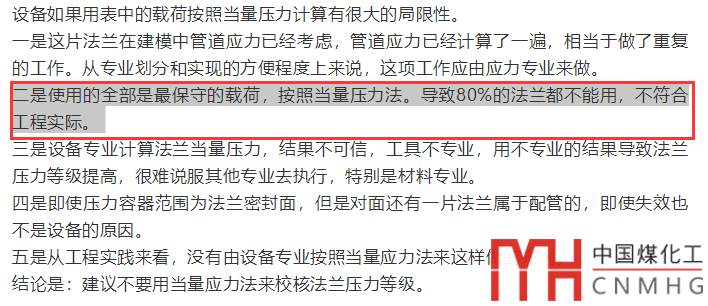

在以前的文章里，討論過，是否應該用當量壓力法來校核管法蘭。

當時的結論是，不建議。

是否應該將管道載荷用當量壓力法校核法蘭

我們?cè)瓉?lái)做過比較，拿著工程公司的管道載荷，當量壓力直接超過法蘭的MAWP?，F(xiàn)在按這么大的比例提高了法蘭的當量MAWP，總算解決了第二條問題。

但是其余的問題，還是 長路漫漫。

原來設備專業用了當量壓力法，找材料或者應力專業，別的專業根本不認，道：

空口無憑，呵呵。

現在有規范白紙黑字了，別的專業可能能抬眼看一下，道：

別人應力專業就算用和你一樣的公式，他們算出來是接近真實的管口載荷，設備專業用的是為了專業齊頭并進而設置的一個載荷表格。你說誰算的準？

遇到的結果常常是：

設備專業：根據ASME規范，因?yàn)楣艿垒d荷，法蘭等級要提高。

應力專業：經過我們核算，管道載荷沒有那么大，不需要提高，這事...歸你管？

所以UG-44的這條，所起到的作用是，提醒應力專業，請檢查一下是不是真的法蘭等級不夠？好比你提醒隔壁老王，請注意，你們家孩子作業可能沒做。

也許，可能，大概，may be 法蘭等級要勉強提高罷。
