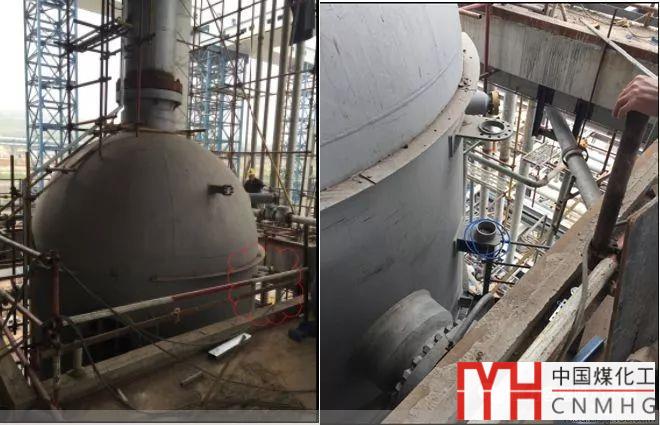

某項目裝置有1臺立式設備，其上部設計有塔頂?shù)踔?，現場設備安裝就位時，發現此立式設備是安裝在框架中，安裝在框架中的設備完全沒必要設塔頂?shù)踔?。并且塔頂?shù)踔€和設備頂部大直徑管道相碰，給現場的安裝和操作帶來很大的麻煩。

塔頂?shù)踔淖饔檬菍⒁恍┰O(shè)備零部件或者塔內填料從地面送至人孔處的平臺，或者相反的操作。當設備位于整體框架內時，設備內件或填料通過框架上專用通道運輸，塔頂?shù)踔鸩坏狡渥饔谩?/p>

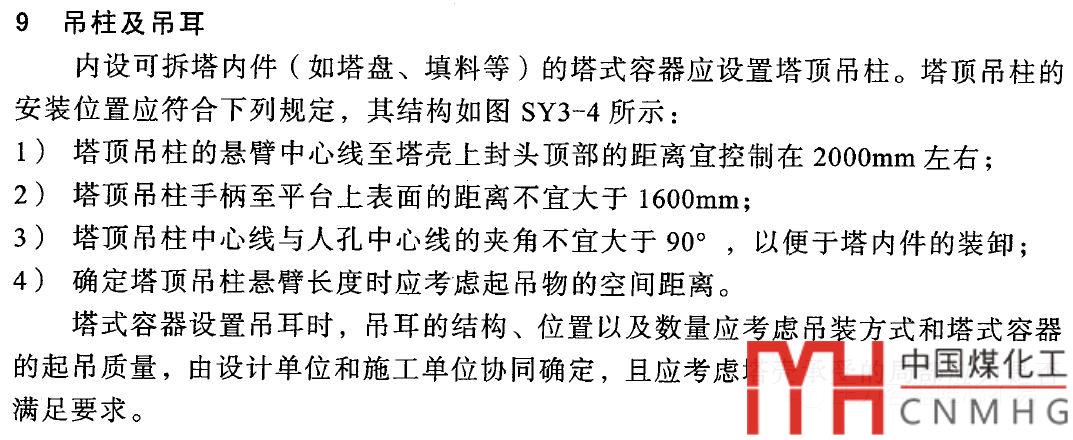

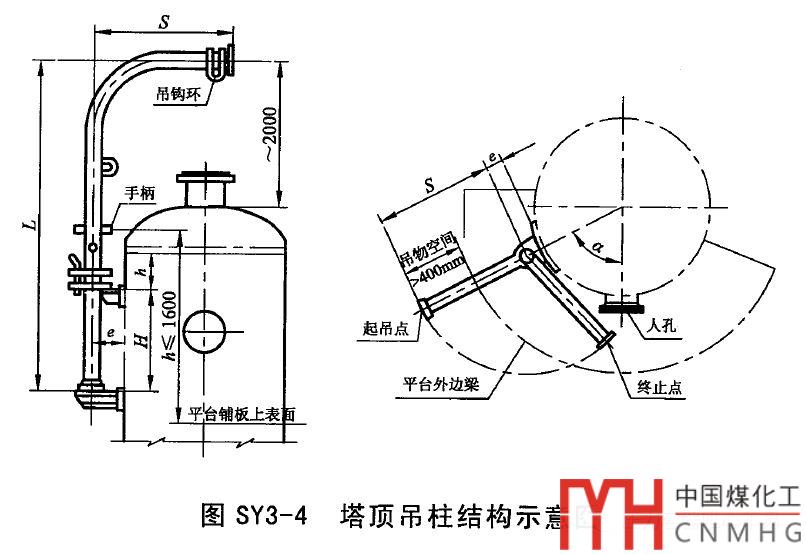

吊柱屬于設備附件，設備設計人員需知道附件的作用，并通過相關專業了解到更多信息才能更好的進行設計。如通過立式設備內部是否有內件判斷是否需要設置吊柱，通過內件形狀，質量大小，人孔位置確定吊柱型式，方位。還需了解在起吊過程中，是否中間沒有障礙物，可以直接從地面起吊物料(內件或填料)等信息。在塔式容器的標準釋義中規定如下：

吊柱是否設置，一般需要和配管商量，設備是獨立塔，還是框架塔。有時候和配管溝通才知道，高塔原來在框架里，吊柱長度夠不到框架邊緣，無法起到起吊的作用。

在進行審核人培訓的時候，老師說，為了保證塔的公差，特別是直線度公差和剛度，希望人孔的布置不要開在同一側，最好能夠忽左忽右，避免筒體的剛度削弱都在同一側。

不過塔器的吊柱和人孔有一定的關系，一個吊柱對應了多個人孔，為了吊裝操作方便，一般希望人孔能夠開在同一側。吊柱每次轉同一個角度，方向，可以往標高不同的人孔吊東西。兩者的要求真是矛盾！

其實我當時想，人孔在哪側，設備專業能做主嗎，還不是得聽配管的。

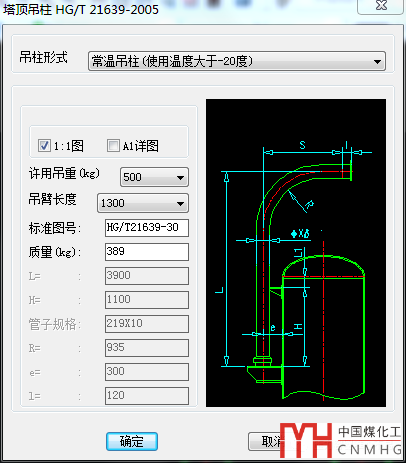

VCAD2018不僅僅實現了1:1的圖紙繪制，而且也將全套塔頂?shù)踔氖┕D更新進軟件之中，用戶只需要使用軟件調用即可，對于吊柱的制造非常方便。
