 提供了壓力載荷下常用形狀壓力容器的設計規則，并在規定的范圍內提供了處理其它載荷的規則或指導。

4.1.1.2第4章沒有提供涵蓋所有載荷、幾何圖形和詳細信息的規則。

class 1的容器或容器部件并未提供設計規則時，考慮到用戶設計規范中指定的所有載荷，可以根據第5章進行應力分析?；蛘咴佾@得授權檢驗師的同意及確認后，采用符合4.1.6規定的適用方法。如果設計不能按第五章或按規則設計方法（如蠕變--疲勞）進行，應使用符合class 1整體設計理念并被授權檢驗師接受的設計方法。

class 2的容器或容器部件并未提供設計規則時,制造廠應考慮UDS中規定的所有載荷根據第五章進行應力分析。

4.1.1.3 第四章設計溫度下的許用應力可以與時間無關（中低溫），也可以與時間有關；與時間有關時要考慮錯邊和余高的影響。API 579-1/ASME FFS-1提供了在高溫應用環境下評估焊縫峰值和焊縫偏差的程序。

注意雖然標準中有寫適用于與時間有關的，然并卵許用應力準則中并沒有包括這部分，或許標準指的是疲勞但是疲勞和許用應力沒關系??！哎！看到碳鋼和低合金鋼的375℃做國標分析的應該對這個溫度敏感哈。

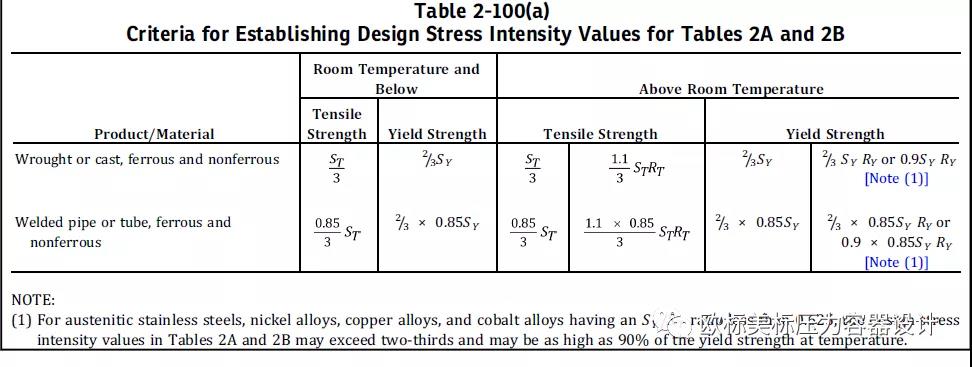

許用應力只和抗拉和屈服有關，和時間相關的（蠕變，持久）都不包含！

標準編者走神了嗎？！

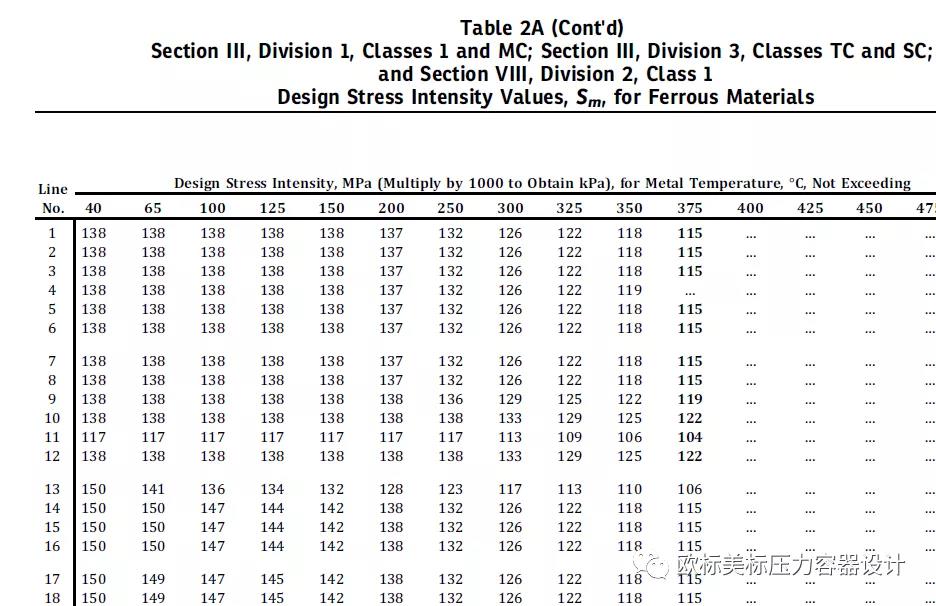

部分牌號碳鋼低合金鋼溫度和許用應力表

4.1.1.4 當容器有疲勞分析要求時，先應按5.5.2節進行疲勞判定；如果確定是不能免除疲勞則按5.5.2節進行疲勞分析。如果是蠕變下的疲勞，則需要相似設備的運行經驗。

4.1.5 class 1的容器：第5節的計算不能代替第4節的計算。（如果有規則必須按第四章公式計算合格）

Class 2的容器：第5節的分析設計可以確定設計厚度和局部結構，可以代替第四章的規則設計。同一部件可以按5.2.1.1用第四章規則設計，可以按5.1.1.2用第四章或第五章三種方法中的任意一種設計。如果第四章未包括的失效模式（如棘輪）要按第五章考慮。

4.1.2 最小厚度（同VIII-1）：除VIII-2中列出的特殊規定外，殼體和封頭在成形后，無論產品形式和材料如何，允許的最小厚度為1.6 mm(0.0625in.)，不包括任何腐蝕余量。要求材料的最終厚度包括制造的余量、腐蝕裕量和板材和管材的壁厚負偏差(視情況而定)

4.1.3材料厚度要求（同VIII-1）：用于制造的的許用值：選擇材料的厚度要滿足成形，熱處理以及其他制造過程中在任何點的材料厚度都不能低于最小所需要的厚度。

板材負偏差：訂貨的板材厚度不能小于最小需要的厚度。板材的負偏差不大于0.3mm（0.01in.）或厚度的6%兩者中的較小值。材料厚度必須大于設計厚度加材料負偏差。管材負偏差：按公稱壁厚訂貨的，要考慮壁厚的負偏差。

4.1.4 設計公式中的腐蝕裕量：在整個VIII-2中，所有設計方程和圖形中使用的尺寸符號表示腐蝕后的尺寸。在VIII-2中使用的術語腐蝕余量代表了由于腐蝕、侵蝕、機械磨損或其他環境影響造成的金屬損失。不必所有部件取相同的腐蝕裕量，可以不同部件取不同的腐蝕裕量。如果沒有腐蝕或其他金屬損失，客戶在UDS中要明確不需要考慮腐蝕裕量。

4.1.5設計基準

4.1.5.1 class 1的容器，設計厚度按4.1.5.3規定的載荷和載荷組合考慮，且不得小于規定的最小厚度加上腐蝕裕量。

Class 2的容器，設計厚度按4.1.5.3規定的載荷和載荷組合考慮；可以按第五章分析設計得到的厚度，即使分析的厚度小于第四章規則設計的厚度。且不得小于規定的最小厚度加上腐蝕裕量。

4.1.5.2定義(同VIII-1)：設計壓力，MAWP,試驗壓力，設計溫度對應的設計壓力—在壁厚中任何區的金屬溫度無論如何不能高于標準規定的最高使用溫度。

4.1.5.3設計載荷和載荷組合：載荷要考慮壓力，溫度，重量（操作，水壓，運輸。。。），風，地震，雪，爆燃等載荷，如果UDS有額外的載荷也要考慮。

載荷組合按表4.1.2但當載荷標準不是ASCE/SEI 7-10時，載荷組合中的系數要按實際的載荷標準（UBC,GB等）中的載荷組合系數。載荷組合要考慮到可能出現的最危險工況：考慮可能存在的最大壓差，安裝停車狀態與風載荷的組合；注意風載荷和地震載荷是不需要同時考慮的（和GB不一樣），注意ASCE/SEI 7-10，05兩個版本區別很大；內容也有更新。適用的載荷和載荷組合要在UDS中明確，如果疲勞設備，循環操作要在UDS中用分布圖表達清楚（壓力和溫度循環曲線圖）。

4.1.6設計許用應力：

設計工況：總體薄膜Pm≤S，一次薄膜+一次彎曲Pm+Pb≤1.5S

試驗工況：總體薄膜Pm≤βTSy;  水壓0.95Sy;氣壓0.80Sy

Pm≤Sy/1.5時：Pm+Pb≤1.425 Sy（水壓）/1.20 Sy（氣壓）

Sy/1.5＜Pm≤βTSy時：Pm+Pb≤2.425Sy -1.5Pm(水壓)/2.20Sy -1.5Pm(氣壓)  上面公式中的數值我已經按水壓和氣壓系數分別代入計算過了的。

設計溫度下的一次+二次應力：Sps=max.[3S,2Sy] 溫度高（許用應力和時間有關時）和屈強比大于0.7時3S控制。

剪切應力：最大剪切應力為0.8倍的拉應力（定位銷這類純剪切面）--19新增

壓縮應力：最大壓縮應力取1.60倍許用應力.—19新增原來在II卷D篇

4.1.7材料組合：使用不同材料是允許的，但操作溫度不是常溫要考慮熱膨脹差。

4.1.8組合單元（公用元件）：系統對公用元件的操作條件可控，可以按壓差設計，可按平均金屬溫度設計

4.1.9復合板或堆焊層：復層或堆焊層計算可考慮，厚度按應力折算min[1.0,SB/SC],注意要滿足復層/堆焊層材料的許用應力≥基層材料的70%。

4.1.11法蘭和管件(同同VIII-1 UG-44)：ASME B16.5，B16.9，B16.11，B16.15，B16.20，B16.24，B16.47

ASME B 16.9和B16.11的管件計算按無縫直管。LWN法蘭內徑小于活套法蘭內徑（B16.5），小于焊端外徑（B16.47），外徑大于等于頸部大端尺寸（X值）且不影響螺母安裝（B16.47）, 外徑大于等于活套法蘭頸部小尺寸(B16.5)—X減斜度后的值。
