實(shí)芯焊絲的制造工藝因鋼種而異，這里簡(jiǎn)單介紹碳鋼和低合金鋼焊絲的制造與技術(shù)要求。
制造實(shí)芯焊絲用的線材（盤條），當(dāng)產(chǎn)量大或合金含量少著，由轉(zhuǎn)爐冶煉；當(dāng)產(chǎn)量少或合金含量多著，用電爐冶煉，再經(jīng)熱軋制成為盤條。

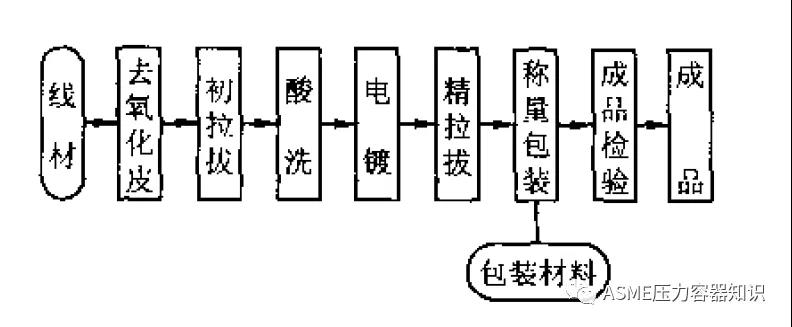

根據(jù)供貨合同要求，焊絲可分為鍍銅焊絲或不鍍銅焊絲，前者是考慮到焊接時(shí)焊絲需導(dǎo)電，又是為了減少焊絲與導(dǎo)電嘴的摩擦和防銹，故提出鍍銅要求。其工藝流程見(jiàn)下圖：
其去氧化皮多用機(jī)械法（不銹鋼盤條一般是酸洗）；第一次冷拉拔應(yīng)接近成品尺寸，只留精拔所需的余量；鋼材經(jīng)冷拉拔變形后有加工硬化現(xiàn)象，通常在下一次拉拔之前進(jìn)行一次退火處理；電鍍之前的酸洗，是為了去除拉絲時(shí)用的潤(rùn)滑劑和其他玷污物；鍍銅量約為絲直徑0.1％左右。
精拉拔的技術(shù)要求：未鍍銅的焊絲表面不應(yīng)有銹蝕，氧化皮，麻坑，允許有不超過(guò)直徑偏差的一半的劃傷或局部缺陷；鍍銅的表面應(yīng)光滑，不得有肉眼可見(jiàn)的裂紋，麻點(diǎn)，銹蝕。鍍銅層應(yīng)均勻牢固。
藥芯焊絲是將薄鋼帶卷成圓形鋼管或異形鋼管的同時(shí)，在其中填滿一定成分的藥粉，經(jīng)拉制而成的一種焊絲，又稱粉芯焊絲或管狀焊絲。藥粉的作用與焊條的藥皮作用相似，區(qū)別在于焊條藥皮涂敷在焊芯的外側(cè)，而藥芯焊絲的藥粉被薄鋼帶包裹在芯里。
藥芯焊絲是很有發(fā)展前途的新型焊接材料，品種和用量與日俱增。與實(shí)芯焊絲相比，藥芯焊絲有如下優(yōu)缺點(diǎn)：
a) 對(duì)各種鋼材的焊接，適應(yīng)性強(qiáng)，調(diào)整焊劑的成分和比例極為方便和容易，可以提供所要求的焊縫化學(xué)成分。
b) 工藝性能好，焊縫成型美觀，采用氣渣聯(lián)合保護(hù)，獲得良好成型。加
入穩(wěn)弧劑使電弧穩(wěn)定，熔滴過(guò)度均勻。飛濺少，且顆粒細(xì)，易于清除。
b) 焊接時(shí)，送絲較實(shí)芯焊絲困難
c) 焊絲外表容易銹蝕，粉劑易吸潮，因此對(duì)藥芯焊絲保存與管理的要求
藥芯焊絲按其結(jié)構(gòu)可分為無(wú)縫焊絲和有縫焊絲兩類。
無(wú)縫焊絲是由無(wú)縫鋼管加入所需的粉劑后，再經(jīng)拉拔而成，這種焊絲可以鍍銅，性能好，成本低。

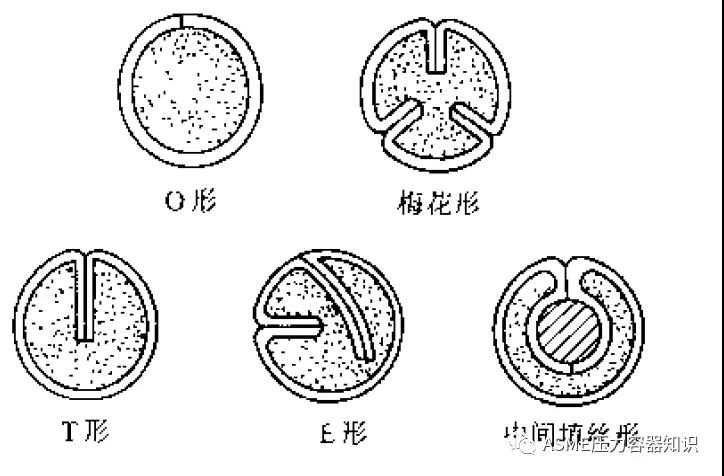

有縫焊絲按其截面形狀又可分為簡(jiǎn)單截面的“O”形和復(fù)雜截面的折疊型兩類。折疊型又分為梅花形，T形，E形和中間填絲形等。見(jiàn)下圖所示：
藥芯焊絲截面形狀越復(fù)雜越對(duì)稱，電弧越穩(wěn)定，焊絲熔化越均勻。“O”形焊絲因藥芯不導(dǎo)電，電弧容易沿四周鋼皮旋轉(zhuǎn)，穩(wěn)定性較差。當(dāng)焊絲直徑＜2mm時(shí)，截面形狀差別的影響已不明顯。所以小直徑（≤2mm)藥芯焊絲一般采用“O”形截面，大直徑（≥2.4mm)多采用折疊形復(fù)雜截面。

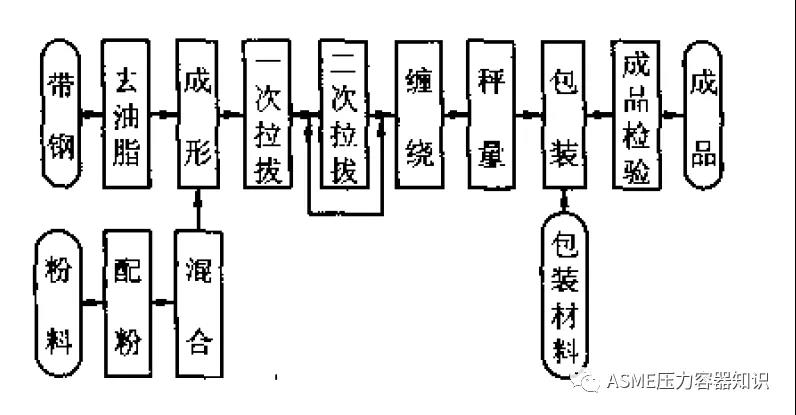

藥芯焊絲由外皮和藥芯組成。外皮是由低碳鋼或低合金鋼的帶鋼制成。焊絲的制作大致過(guò)程是將帶鋼軋制成“U”形截面，然后將配制好的藥粉劑加入已形成的U形鋼帶中，用壓實(shí)輥將已加入粉劑的U形鋼帶壓成具有所需截面結(jié)構(gòu)的圓形周邊毛胚，并將粉劑壓實(shí)，最后通過(guò)拉拔成符合尺寸要求的藥芯焊絲。一般藥芯焊絲制造工藝流程如下圖所示。
版權(quán)：如無(wú)特殊注明，文章轉(zhuǎn)載自網(wǎng)絡(luò)，侵權(quán)請(qǐng)聯(lián)系cnmhg168#163.com刪除！文件均為網(wǎng)友上傳，僅供研究和學(xué)習(xí)使用，務(wù)必24小時(shí)內(nèi)刪除。
