之前介紹過在CAD中插入外部參照后，可以在圖層管理器中修改圖層的顏色、線型、線寬、開關凍結等狀態，并且可以保存這些狀態，如果是這樣的話，外部參照?qǐng)D形顏色跟原圖不一樣很好理解。但外部參照插入后并未修改圖層參數顏色就不一樣，或者VISRETAIN設置成0，也就是說外部參照跟原圖的圖層狀態是一致的，但顏色也不一樣，這是怎么回事呢？

怎么讓CAD外部參照與原圖的圖層狀態一致或不一樣？

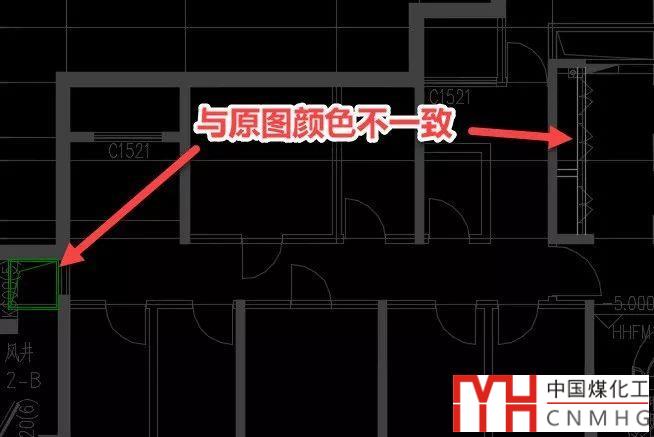

還是前幾天那位將原圖改成灰色后外部參照不變色的網友，在將VISRETAIN改成0以后，當時解決了問題，可今天又發現了新問題，原圖所有圖層都改成了灰色，而且圖形的顏色都是隨層，但插入到其他圖紙后卻發現有一些圖形變成了白色，還有一些圖形變成了綠色，如下圖所示。

一、問題原因

這些圖形到底跟其他圖形有什么不同？為什么在作為外部參照插入到其他圖形中會變呢？我們不妨打開它的原圖看一下這兩個圖形有什么特征。

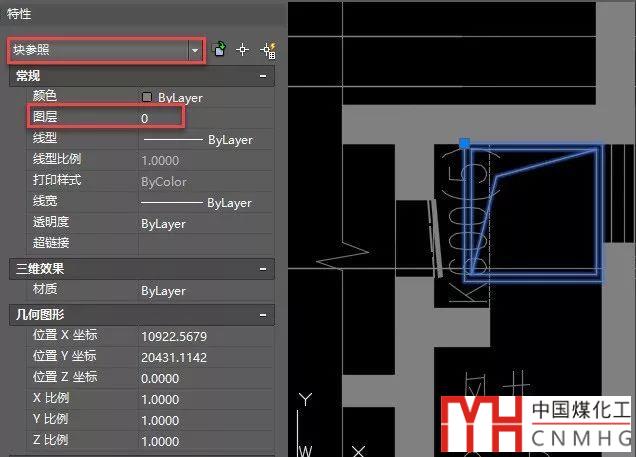

綠色的圖形是一個圖塊，選中此圖塊后，可以看到這個圖塊是被插入到了0層，如下圖所示。

而那些白色的線還在圖塊內部，需要進入塊編輯器去看它們有什么特殊之處，如下圖所示。

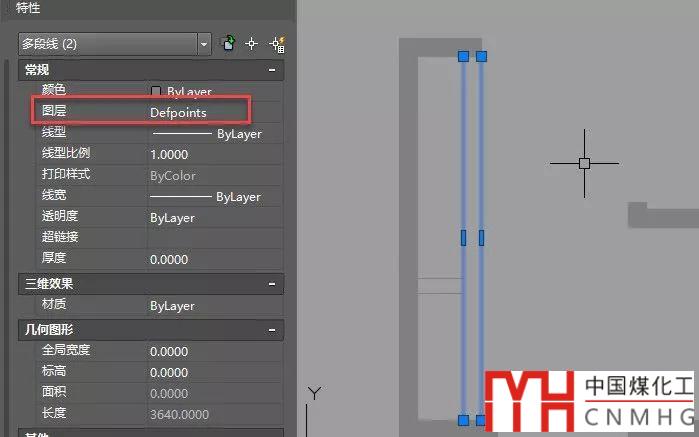

這個圖形也在比較特殊的圖層：Defpoints圖層。這個圖層是標注自動創建的圖層，默認不打印，于是很多人將不需要打印的圖形直接放到這個圖層上。

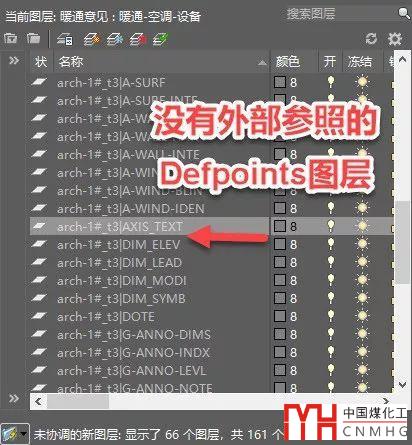

為什么這兩個圖層上圖形會出現插入外部參照后跟原圖不一致的現象呢？我們打開插入外部參照后的圖紙，打開圖層管理器，可以看到外部參照插入后，外部參照的圖層名前都會加上外部參照的圖紙名，但仔細觀察會發現，外部參照的0層和defpoints并沒有單獨列出來，如下圖所示。

也就是外部參照?qǐng)D中Defpoints圖層和0層上的圖形被放到當前圖的0層和Defpoints圖層上，雖然原圖中這兩個圖層被設置成了灰色，但當前圖中仍然是白色，因此這些圖形會變成白色。

那0層上的圖塊為什么又會變綠色呢？雖然圖塊是在0層，但由于外部參照被插入到一個綠色的圖層，外部參照的一些特性也類似于圖塊，如果內部圖形在0層，在插入其他圖層時，這些圖形就會在插入的圖層，如下圖所示。

原因現在弄清楚了：在插入外部參照時，0層和Defpoints圖層會合并到當前圖，如果外部參照?qǐng)D中這兩個圖層顏色設置與當前圖不同，而這兩個圖層上有圖形的話，這些圖形就會變色。

二、解決方法

解決方法說起來很簡單：就是將0層和Defpoints圖層上的圖形移動到其他圖層上。但實際操作起來卻不并不那么簡單，上面我們也看到了，有些是獨立的圖塊和圖形，有些圖形還在圖塊內部，而且還只是圖塊的一部分，要想修改，必須用參照編輯或塊編輯到圖塊內部進行修改；此外，放到Defpoints圖層上的通常是想顯示但不想打印的圖形，要想保持這種特點，還需要新建一個不打印的圖層，讓后將這個圖層上的圖形移動到新建的圖層上。

也就是說這些圖形如果分散到圖中不同位置，不同圖塊內部，還沒有辦法進行批量處理，只能先整體處理，然后再針對每個圖塊分開處理。

在這里可以利用一些圖層工具，如圖層隔離、取消圖層，或者利用快速選擇或過濾選擇來選擇圖形，然后在圖層下拉列表中選擇新圖層。將所有0層和Defpoints圖層上的圖形移動到其他圖層后，保存參照原圖。然后重載外部參照，可以看到外部參照?qǐng)D形的顏色都變成了灰色，如下圖所示。

因?yàn)閳D形類型和情況不同，選擇和切換圖層的操作這里就不再詳細介紹了。哪位網友說他沒法將圖形移動到新的圖層上，我不知道什么情況，而且移動后還出現了圖形移位的現象，這可能就是其他原因了，我這里試了還是正常的。只要目標圖層不是凍結的，被移動的圖形不在鎖定圖層上，應該是可以成功的。

CAD圖層工具介紹

在CAD中如何快速選擇相同或類似的圖形、圖塊？

什么是CAD的快速選擇(qselect)？CAD的快速選擇怎么用？

CAD選擇過濾器的運算符怎么用？

小結

之前也介紹過0層和Defpoints圖層是比較特殊的圖層，但并沒有強調這兩個圖層在插入外部參照時的特殊性。如果圖紙不作為外部參照插入到其他圖紙中，在0層和Defpoints上畫圖或放圖形都無所謂，如果圖紙要作為外部參照插入到其他圖紙，就必須要注意了，不要將圖形放到這0層和Defpoints兩個圖層上。

以上技巧適用于AUTOCAD和類似的CAD軟件。
