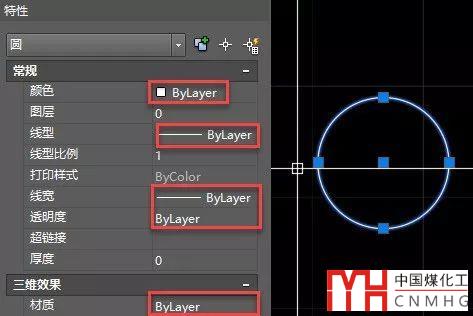

CAD圖紙可以很簡單，也可以很復雜，小的圖紙可能只有幾百個圖形，復雜的圖紙中圖形數量則可能超過百萬。為了更容易控制圖形的顯示和打印相關的特性，CAD引入了圖層，將對象分類放在不同的圖層上，通過設置圖層特性來控制圖形的顏色、線型、線寬、是否顯示、是否打印等各種特性。CAD圖形的常規很多特性的默認設置是隨層Bylayer，只要圖形放到設置好特性的圖層上，就不需要再單獨設置這些特性了。

用過CAD的人都知道圖層，但不一定都知道如何合理設置和利用圖層，而且對于圖層的很多相關功能并不了解，在使用過程中也會遇到一些問題。之前也發過不少關于圖層的文章，這里將圖層的一些重要概念和常用功能總結一下。

一、 合理設置圖層

如果我們只是做一個簡單的繪圖練習，可以不設置圖層，將所有圖形都放在默認的0層上。如果我們要繪制一張正規的設計圖紙，則需要合理的設置圖層。

怎么設置圖層算合理呢？

這并沒有嚴格的標準，而是由你想如何控制圖形的顯示和打印來決定的，不同行業也有不同的習慣。

每日一貼——你會設置和使用CAD樣板文件嗎？

機械零件圖紙相對簡單一點，通常是按照打印的需要來設置圖層，通常也就根據線寬、線型的需要分為幾個圖層，例如粗實線、細實線、中心線等。

建筑或有些行業圖紙相對比較復雜，為了更好地管理圖紙，往往是按照?qǐng)D形類型來設置圖層，例如墻體、門窗、柱子、標注、文字等等，利用圖層不僅控制圖形的線型和線寬，在不同專業圖紙中還可以隱藏一些圖層上的圖形。

大家如果使用專業軟件，如天正建筑、浩辰機械等，這些軟件不僅預設好了圖層，而且在繪制圖形時，會自動將圖形放置到相應的圖層上，因此，很多情況下我們并不需要自己去設置圖層。

即使我們沒有專業軟件，也可以找一張類似的標準圖紙，可以利用設計中心圖層復制到當前圖中，或者復制到新圖后保存成自己的樣板文件。

如何將其他圖紙的圖層、標注樣式等數據添加到當前圖中？

圖層也不一定非要?jiǎng)傞_(kāi)始繪圖的時候都設置好，也可以在繪圖過程中再根據需要來新建圖層或調整圖層特性，但建議大家在繪圖前就將需要用的圖層建好，而且保存到樣板文件中，這樣以后就不用重復設置了。

---提示：下面是廣告，不是本文圖片！---

二、 設置當前圖層

在CAD中當前這個詞經常出現，除了當前圖層外，還有當前顏色、當前線型、當前文字樣式、當前標注樣式等等，所謂當前，就是新建圖形會使用的設置。新繪制I的圖形、插入的圖塊都在當前圖層上。

如果我們使用了專業軟件，在利用這些專業人功能繪圖的時候會自動切換當前層，將不同圖形自動放置到對應圖層上。但如果我們沒有安裝專業軟件或者沒有使用專業軟件功能而是使用CAD基礎功能繪圖時，繪圖前就需要先設置好當前層，只有這樣，圖形才會在正確的圖層上，我們才能充分利用圖層來管理圖形。

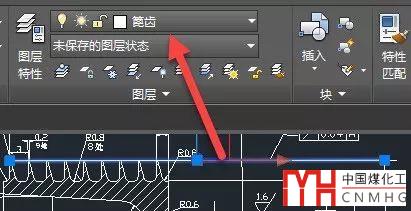

如果我們沒有選擇任何圖形，工具欄或命令面板的圖層列表中顯示的圖層就是當前圖層，如下圖所示。

需要注意的是：如果當選擇了某個對象時，圖層工具欄顯示的是此對象所在的圖層，此圖層不一定是當前層。

圖層工具欄顯示的圖層會隨選擇對象變化，如果沒有重新設置,當前層是不會變的。

設置當前圖層常用方法有下面兩種：

1、在圖層工具欄的下拉列表中選擇圖層名。當圖層比較少且對圖層定義比較清楚時適用這種方法。

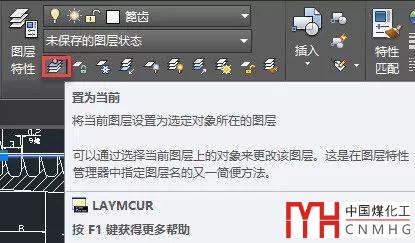

2、如果繪制的圖形和圖中某個對象在同一圖層，可以選擇此圖形后單擊“置為當前”按鈕（低版本圖標提示可能是“將當前對象圖層設置為當前”），或單擊此按鈕后再選擇圖形。

這種方法適用于圖層比較多，對圖層名不是很清楚，但對圖形分類比較明確的圖紙。

如果對圖層名爛熟于胸，而且鍵盤操作又非常熟練，也不妨利用變量clayer來設置當前圖層。

三、 圖層的開關、凍結和鎖定

通過設置圖層的可見性可以簡化圖形，提高操作和顯示效率，也可以控制哪些圖形不顯示后不打??；通過鎖定圖層，可以防止一些圖形被意外修改。

從現象上看，開關和凍結的效果類似，都可以控制圖形的可見性。但開關只是將圖層對象的顯示臨時關閉，如果我們按CTRL+A選擇的話，關閉圖層上圖形仍然是可以選中的，而且關閉圖層可以設置為當前層，也就是仍然可以在上面畫圖。而凍結圖層則是完全不生成此圖層的顯示數據，凍結圖層也無法設置為當前層。

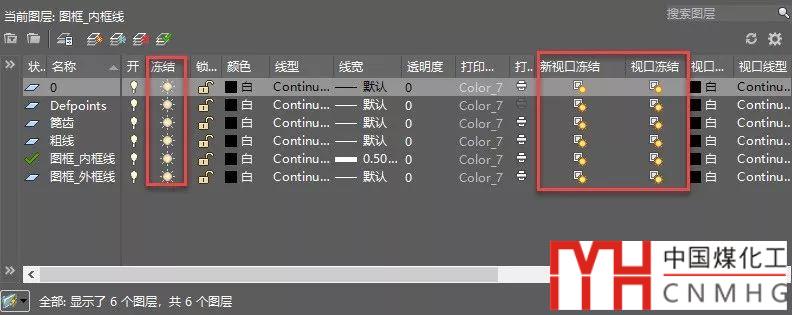

除此以外，凍結是與視口相關聯的。當我們不進入視口時，圖層管理器中只有“凍結”一項，相當于所有視口凍結，但如果在布局中進入視口后，圖層管理器將增加“當前視口凍結”和“新視口凍結”兩列，如下圖所示。

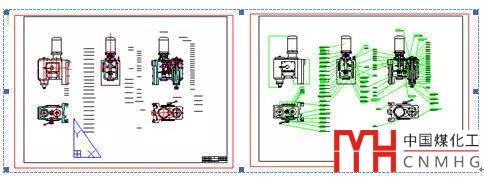

可以根據打印的需要，可以不同視口中凍結不同的圖層，如下圖所示。

CAD圖層的凍結跟開關有什么區別？?jī)鼋Y(jié)、新視口凍結、視口凍結有什么不同？

四、0層

0層是每張圖紙默認的圖層，也是必須的圖層，是無法刪除的。0層有一些特殊的特性，0層在創建一些圖塊的時候比較重要，之前我們專門介紹0層。

每日一貼——你知道CAD的0層與其他圖層有什么不同嗎？

五、 Defpoints圖層

有不少人注意到了這個圖層，因?yàn)檫@個圖層不知道什么時候自己就跑出來了，而且也非常特殊，而了解這個圖層的人有時會利用它的特殊性，而不了解的卻會因?yàn)閷D形放到了這個圖層引起不少麻煩。

只要?jiǎng)?chuàng)建過標注，CAD就會自動創建Defpoints圖層，此圖層用于放置標注的定義點。什么是標注的定義點？實際上就是標注上的幾個關鍵點，用于定義和調整標注，在對象捕捉時打開“節點”選項時，捕捉到的標注的節點就是定義點。

Defpoints的特殊性并不在于它是CAD自動創建的，而是在于此圖層默認被設置為“不打印”，而且無法改變這個設置。

如果將圖形不慎放到這個圖層上，打印時這些圖形肯定會消失。如果只是簡單將某些獨立的圖形放置到此圖層上，直接選擇這些圖形后在選擇一個新圖層，把他們移動到其他圖層就可以了。我曾見到設計人員的一張圖里大部分的圖形都放到了Defpoints圖層上，而且這些圖形又被作成了圖塊甚至多重嵌套塊，打印時圖面大部分是空白的，自己很茫然，最后知道原因調回來費了不少勁。

當然一些了解這個圖層特性的朋友會將一些不需要打印的圖形放到這個圖層上，例如視口邊界線等。

六、 圖層過濾器

當圖層比較多時，利用圖層過濾器可以在圖層管理器中顯示滿足條件的圖層，縮短查找和修改圖層設置的時間。

CAD的圖層過濾器有什么作用？怎么設置？

七、圖層狀態管理器

有時我們需要反復開關、凍結或鎖定一些固定圖層，我們可以將圖層狀態保存下來，下次無需再重復設置，只需恢復圖層狀態即可。圖層狀態還可以保存成文件，在其他同類圖紙中輸入后恢復其中的圖層狀態。CAD還提供了直接返回上一次的圖層狀態的功能。

CAD的圖層狀態管理器有什么作用？

八、 圖層工具

除了圖層管理器和圖層工具欄外，CAD還提供了一系列圖層工具，可以更方便對圖層進行開關、凍結、鎖定和合并等操作。比較常用的有圖層隔離和層漫游。

圖層隔離功能可以通過選擇圖形來關閉選定對象以外的其他圖層，從而可以非?？焖俚睾?jiǎn)化圖形顯示，這樣的操作方式比到圖層管理器中去設置更直觀、更方便，而且可以通過框選多個對象同時保留幾個圖層打開而關閉其他圖層。

層漫游可以交互方式設置圖層的開關，圖形的顯示會隨著選擇的圖層而變化。利用此工具可以瀏覽各圖層上的圖形，也可以在圖層列表中可選擇一個或多個需要顯示的圖層。

如果想了解更多的圖層工具，可以查看之前發布的相關文章。

CAD圖層工具介紹

圖層隔離什么意思？怎么使用？

九、新圖層通知和未協調圖層是怎么回事

在CAD中可以設置在一些關鍵操作，例如插入外部參照、繪圖圖層狀態、打印時發現有新圖層，軟件會進行提示，這些都是可以設置的，如下圖所示。

關于未協調圖層如何處理，可以查看之前發布的文章。

CAD提示存在未協調圖層是怎么回事？應該如何解決？

圖層的設置和使用并不復雜，只要合理設置圖層，在繪圖前要正確設置當前層，在創建圖塊時用正確的方式來設置圖層，并不會遇到太多問題。CAD提供了很多跟圖層相關的功能，更多是為了讓我們更快、更方便地設置和使用圖層。
