每天有不少網友在信息和QQ群問問題，這里將前一天比較有代表性的問題匯總一下，希望對大家有用!

一、為什么圖紙輸出PDF打印預覽可以看到的文字打印后消失了？

網友估計是看了我之前介紹為什么有些圖形打印不出來的文章，遇到這個問題后首先檢查了顏色和圖層，都沒發現問題。

CAD中為什么有些圖形能顯示，卻打印不出來？

其實這個問題有一定的特殊性，因為是輸出PDF文件，而且輸出后有些文字在PDF文檔中還可以編輯，所以原因跟常規圖形打印有些不同。

這個問題已經有不少人遇到過了，之前也發過文章，其實很原因就是很簡單，就是：

多行文字使用的文字樣式不支持中文，CAD自動替換成了宋體，而PDF沒有自動替換功能。

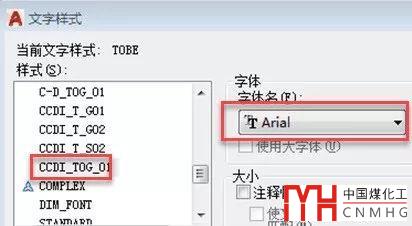

當輸出PDF默認會保留可編輯的文字內容，由于在PDF中不會進行字體替換，這些文字就無法顯示了，比如他圖紙中的文字樣式使用的是Arial字體，如下圖所示。

將文字樣式的字體設置成宋體或其他中文的TTF字體就好了。

CAD的SHX字體與操作系統的TTF字體各有什么特點？

二、為什么修改文字樣式的字體后圖中文字沒有變化？

其實這個問題跟上面的問題類似，如果用不支持中文的文字樣式寫多行文字時自動會替換成宋體，不過還有一種情況，在多行文字編輯器中單獨設置了字體，總之，多行文字中替換或單獨設置的字體會不受文字樣式的控制，需要刪除多行文字的格式。

這個問題跟以前文章中講的格式刷問題類似，解決方法也類似。

每日一貼——CAD可能遇到的哪些字體相關的問題？

為什么用格式刷無法匹配文字的字體和顏色？到底哪些特性可以匹配？

三、CAD如何反選？

網友想把塊名為“孔位”的不選，其他全部選擇。

反選的基本方法就是：先全選CTRL+A，然后按住SHIFT鍵，選擇其他要從選擇集中去掉的圖形。

CAD中怎么反選？

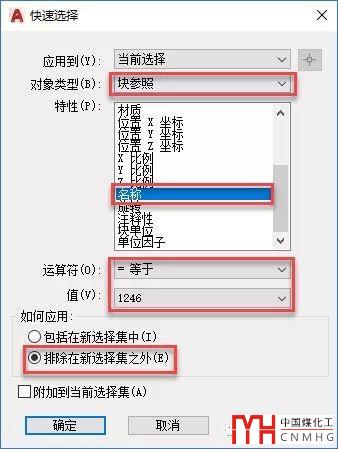

他的需求只是不想選某個名字的圖塊。圖塊比較多，而且比較分散，用常規的SHIFT反選的技巧不太方便，可以直接用快速選擇。在快速選擇用圖塊名設置為過濾條件，然后在底部勾選“排除在選擇集外”，就可以很容易達到他的目的，如下圖所示。

當然網友也提供了另外一種思路：利用選擇類似對象或快速選擇將這些圖塊選出來，放到一個單獨的圖層上，將圖層關閉，然后選其他圖形就方便了。

--提示：下面是廣告，不是本文圖片--

四、為什么圖塊復制到另一張圖變了？

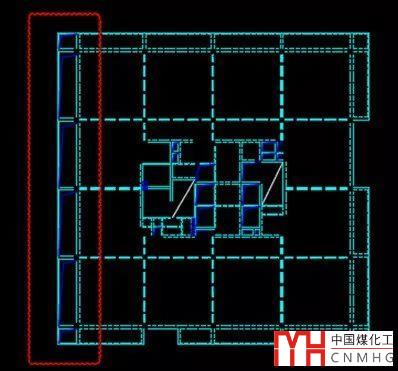

圖塊復制時如下圖所示。

粘貼到另一張圖中就變成了下圖所示的樣子。

這種問題很常見，兩張圖紙中的圖塊如果名字相同，但圖塊內容不同，復制粘貼到另一張圖中就會變，解決辦法就是將其中一張圖中的圖塊重命名。

每日一貼——CAD圖形粘貼到另一張圖后為什么會變？

CAD如何批量重命名圖塊

五、標注時斜線箭頭特別大怎么辦？

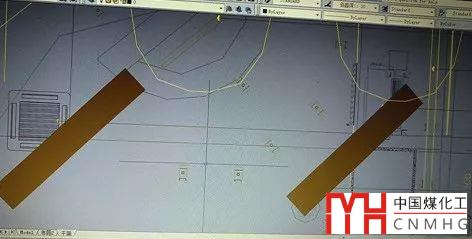

標注時出現兩個巨大的斜杠，如下圖所示。

這種情況要么是標注樣式的箭頭尺寸設置得過大，要么是標注的特征比例設置得比較大。通常設置標注樣式的時候都會在標準樣式上根據圖紙比例設置標注特征比例，遇到上述情況輸入D，回車，檢查標注樣式的標注特征比例即可。

每日一貼——CAD設置標注樣式的基本操作

什么是CAD的標注特征比例？應如何設置？

六、為什么標注值與測量值不一致？

如果是模型空間里標注值與測量值不一致，肯定是標注樣式設置了測量單位比例，如果測量值就是實際尺寸值，就需要將標注樣式的測量單位比例調整為1，如果測量值也不是實際尺寸，就需要知道測量值跟實際尺寸之間的比例，如果標注樣式的比例跟這個比例一致就不需要調整了，如果不是就需要調整成與設計比例一致。

什么是CAD的標注測量單位比例？

如果在布局的圖紙空間標注視口內也就是模型空間尺寸，也存在兩種情況，如果標注與圖形關聯，標注的尺寸應該和模型控件的測量值是相同的，如果標注與圖形不關聯，則標注的是圖紙空間尺寸（模型空間尺寸乘以視口比例）。默認狀態下如果標注時選擇模型空間對象或捕捉模型空間內的點標注是與圖形關聯的，否則則不關聯。當然如果DIMASSOC設置為1，即使選對象或捕捉也不關聯。所以是否調整標注樣式的測量單位比例就要看標注方式和變量設置。

什么是標注關聯？標注關聯如何設置？

上面是今日網友問的幾個比較有代表性的問題，因為之前文章中都講解過類似問題，這里簡單講解并附上相關文章鏈接，希望能幫大家更容易找到答案。

以上技巧適用于AUTOCAD及浩辰CAD等類似軟件。
