OriginPro穿了馬甲的散點圖--滑珠圖

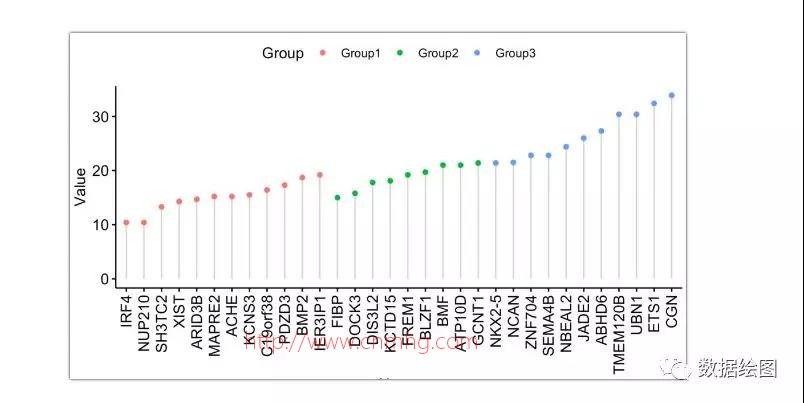

這是啥圖？這只是穿了馬甲的散點圖，即添加了垂線的散點圖。
-
數據格式就是最簡單的XY類型數據，對于例圖中使用了分組填色，我們可以添加一個輔助列，來表示每個散點對應的分組信息。
-

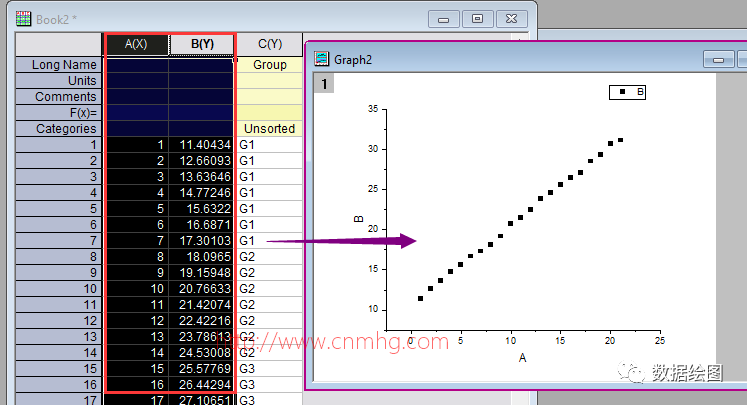

選中數據所在的AB兩列，繪制散點圖。
-
雙擊圖形，打開Plot Properties對話框，切換到Drop Line頁面，勾選Vertical，同時設置垂線的格式。
-

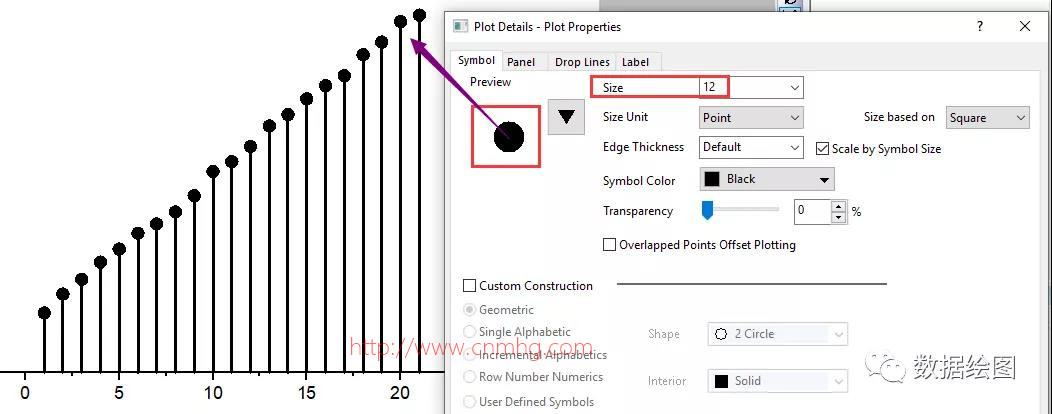

切換到Symbol頁面，設置散點的形狀、大小。
-
對于分組填色，可以使用Symbol Color下的By Points，Color Options里選為Indexed，數據選為輔助列，即Col(C): Group。
-

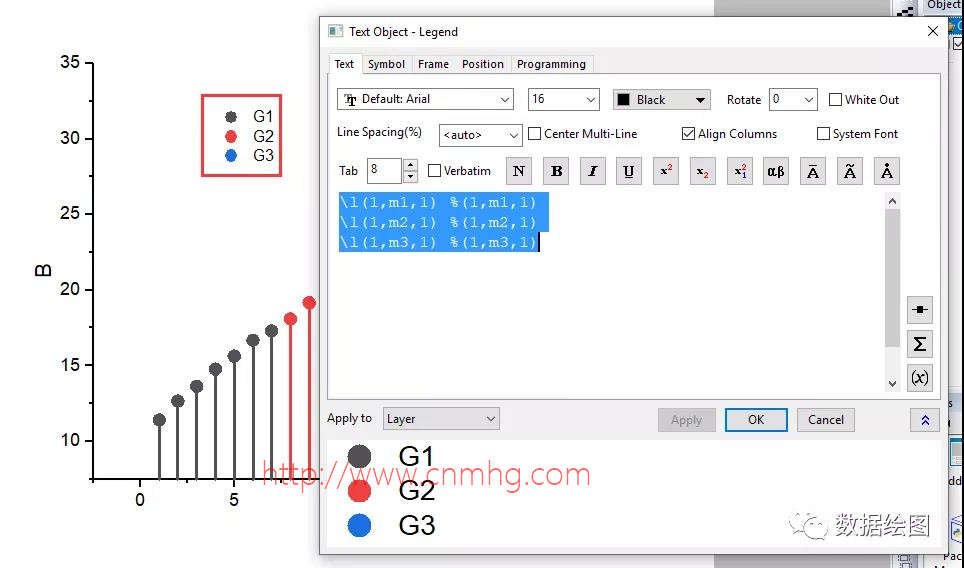

使用Ctrl+L快捷鍵重建圖例（Legend），右擊圖例，打開格式設置對話框，可以設置圖例的格式。【在微公號數據繪圖后臺回復圖例，查看更多教程】
-
進一步地可以修改坐標軸等格式，美化圖形。【在微公號數據繪圖后臺回復格式，查看更多教程】
所用軟件：OriginLab OriginPro 2020@Windows 10 pro 。
