還記得下面這張圖片嗎？最早關注『編輯之譚』的網友對這個圖并不陌生。早期譚編曾發布過一篇：
點擊閱讀：Origin神操作：繪Waterfall瀑布圖
曾經推過本文，因故誤刪。不斷有讀者詢問本文的下落，所以今天再次推出來。
這里我們借助摳Corel桌Draw軟件（簡稱CDR），當然可以用PPT或WPS（沒試過，后續可以嘗試，能用PPT解決，就不要用第三者！）。本文對Origin8.5軟件繪制的3D瀑布圖側面坐標系繪制激發光譜和紫外-可見吸收光譜曲線。譚編旨在推廣軟件的應用，不傳播軟件，建議大家購買官方正版。

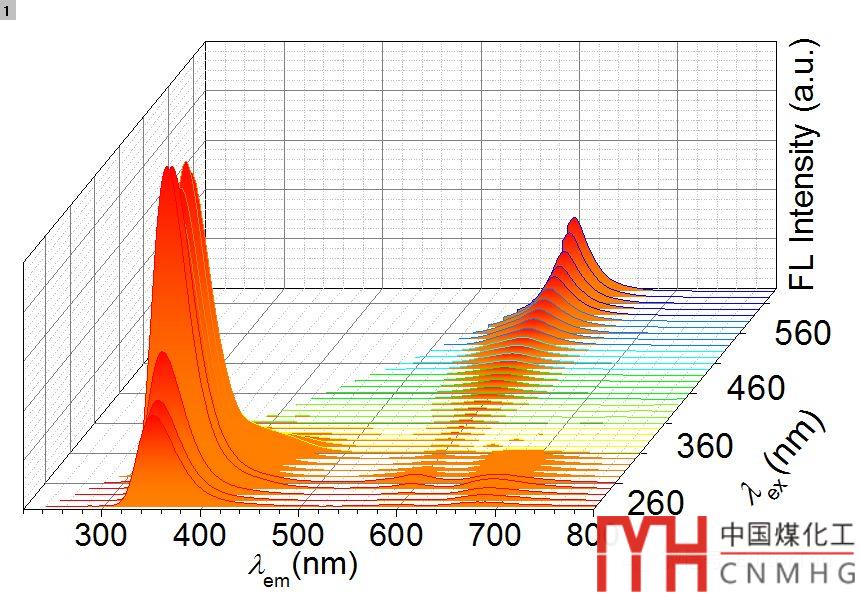

首先，在Origin中繪制一個發射光譜（Em）的Waterfall，這一系列發射光譜曲線是在不同激發波長（220~580 nm）下測試的，因此，y軸是激發波長（λex）,x軸是發射波長，z軸是熒光強度。

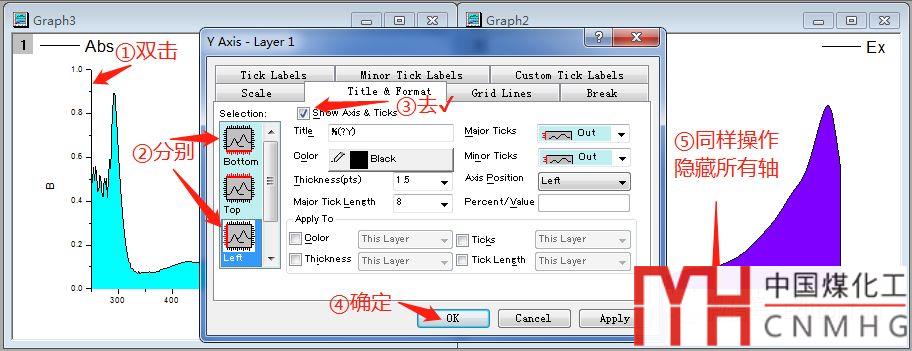

其次，在Origin中分別繪制激發光譜（Ex）和紫外-可見吸收光譜（Abs），分別按照下圖所示的步驟，隱藏所有數軸及標題。設置曲線下方填充顏色（也可以設置半透明），關于設置填充顏色的教程在【編輯之譚】上一篇文章中有詳細介紹。詳細教程參見【Origin繪圖：XPS曲線半透明填充“疊影重重”】

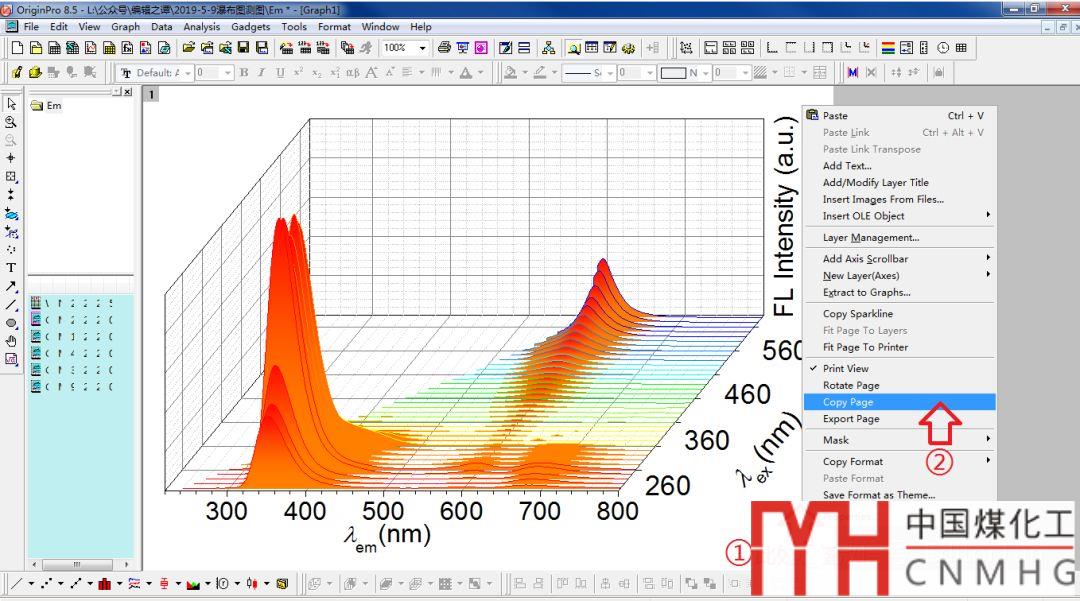

首先，將上述Origin繪制的Ex和Abs曲線復制到CD中。具體步驟：在Ex或Abs曲線空白的白色邊緣（不要在曲線坐標系內部區域），點擊鼠標右鍵，選擇“copy page”

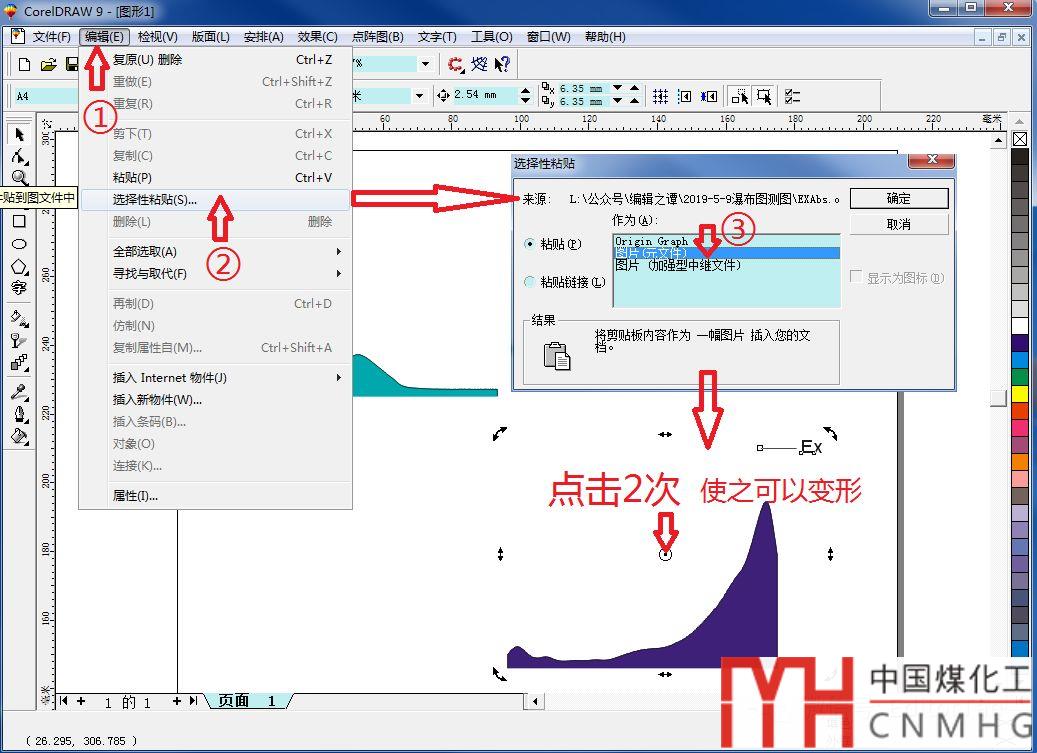

然后，在CD中新建一個空白文件，點擊菜單“編輯”-“選擇性粘貼”，在彈出框中，選擇“圖片（元文件）”，點擊“確定”按鈕，即可在CD空白文檔中貼上一張圖片。
這里說明一下，如果在剛才這個對話框（上圖）中選擇第一項“Origin Graph”對象，則在CD中雙擊圖片，即可打開Origin軟件進行編輯修改。這一點與在Word選擇性粘貼為“Origin Graph對象”功能一樣。

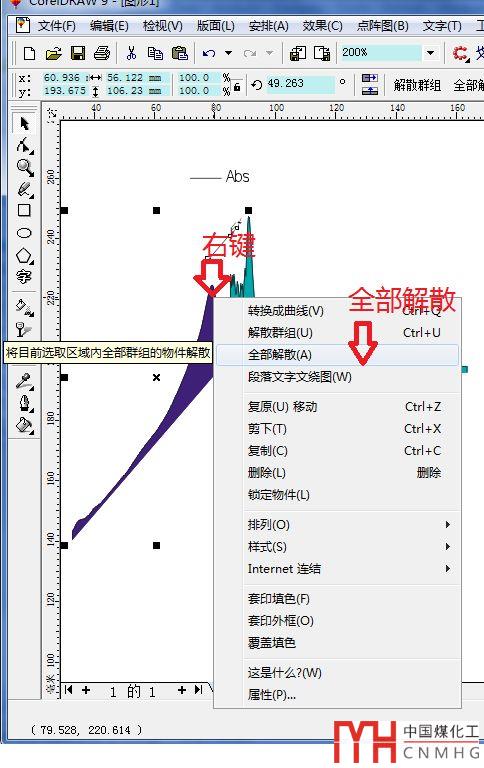

上圖中，兩次點擊剛才貼上的Ex光譜，8個句柄就變成上圖所示是對箭頭，表示拖動這些箭頭可以進行旋轉（四個角上的句柄）、平行四邊形變形（邊上的句柄）。向上拖動右邊上的句柄，即可將該曲線進行四邊形變形。將圖片全部解散后，將原圖中的多余的圖例圖說文字刪除，只剩下曲線圖。具體步驟如下。

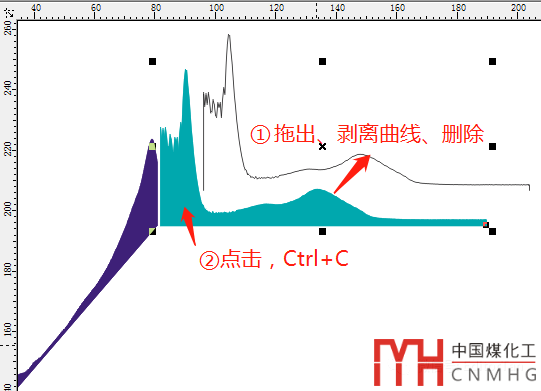

得到圖片如下圖所示，點擊曲線，拖出曲線并刪除（當然，如果將這條曲線復制到Origin中，貼在側面坐標系中，也是可以的，只不過是單條曲線，曲線下方無填充，大家也可以嘗試，具有不一樣的效果），然后選擇曲線的陰影，Ctrl+c復制一下。

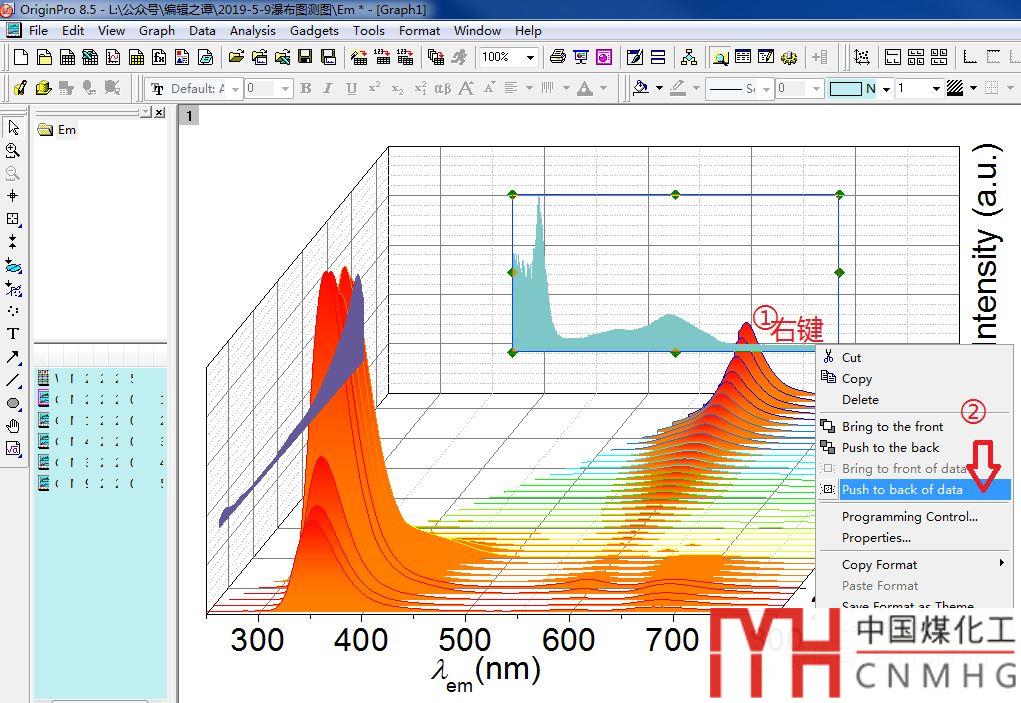

在前面繪制的waterfall圖的Origin中，Ctrl+v粘貼一下，得到下圖所示的效果。但是，粘貼的圖片遮擋了waterfall圖片，只要將這兩張圖片置于數據圖的底層，即“Push to back of data”。

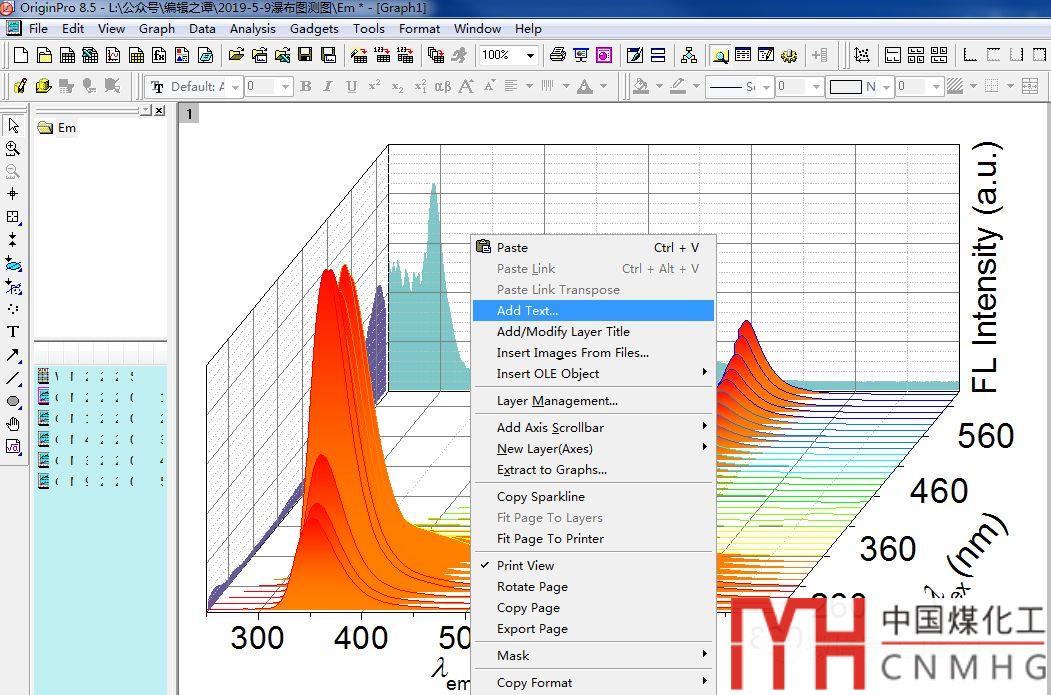

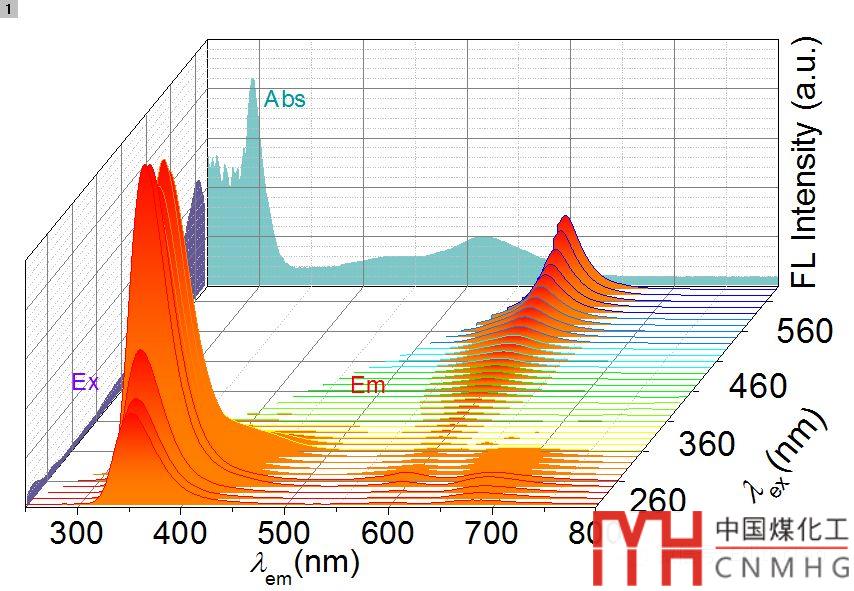

通過拉伸調整這兩張貼圖到一個合適的位置，如果遇到四邊形變形的角度不合適，可以雙擊這個貼圖，自動打開CD軟件，然后點擊左邊或右邊上的雙箭頭上下拖動調節傾斜角度，關閉CD，Origin中自動更新。然后添加批注文字。如下圖所示。
