AUTOCAD從2006版就提供了塊編輯功能，國產的浩辰CAD也在2012版添加了此功能，利用塊編輯功能不僅可以編輯圖塊，還可以給圖塊添加參數、動作、可見性、查詢列表等，讓圖塊動起來，成為動態塊（DYNAMIC BLOCK）。之前發過幾篇文章簡單介紹動態塊，現在有不少朋友希望能講解一下動態塊的操作，我手里有一些素材，隨后整理一下慢慢分享給大家。

CAD中的動態塊是什么？動態塊到底有什么用？

教你定義CAD動態塊的可見性參數

CAD動態塊的鏈動作怎么用？

下面給大家分享一下粗糙度圖塊的制作方法，講解中圖形繪制和屬性文字的定義步驟不再詳細介紹，重點介紹參數和動作的定義。

一、繪制圖形并定義屬性文字

按照尺寸繪制粗糙度的圖形，圖形由直線和圓組成，如下圖所示。

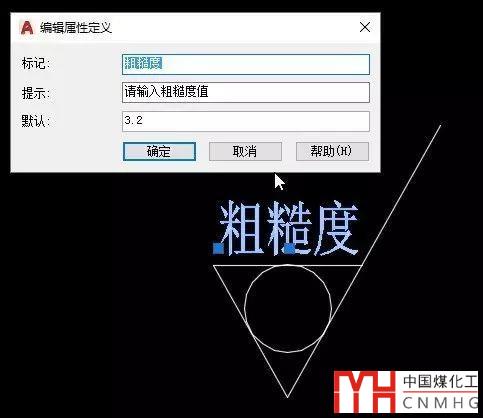

用屬性文字（ATTDEF）書寫粗糙度，最好設置為居中對齊方式，文字高度按照規定設置，將屬性文字定位到圖形的上方合適位置，如下圖所示。

什么是屬性塊？CAD屬性塊如何創建？屬性文字和普通文字有什么區別？

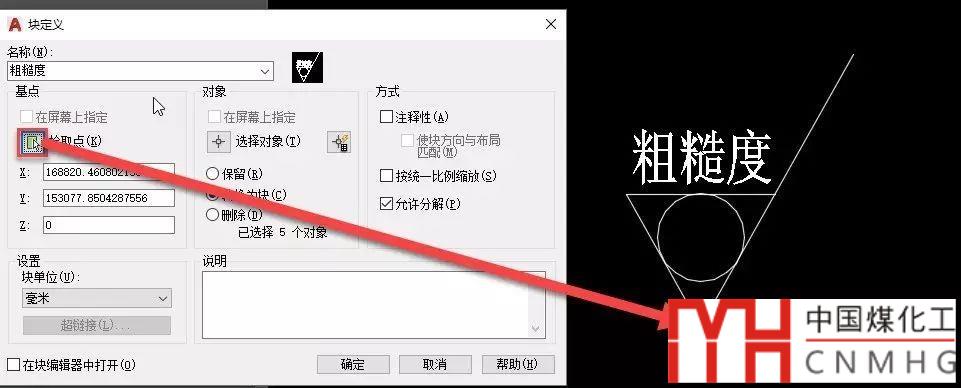

框選圖形，輸入B，回車，創建名為粗糙度的圖塊，基點定義圖形的底部，如下圖所示。

其實用塊編輯命令也可以直接創建圖塊，先輸入圖塊名，然后再繪制圖形。但通常大多數人都習慣先創建圖塊然后再進入塊編輯。

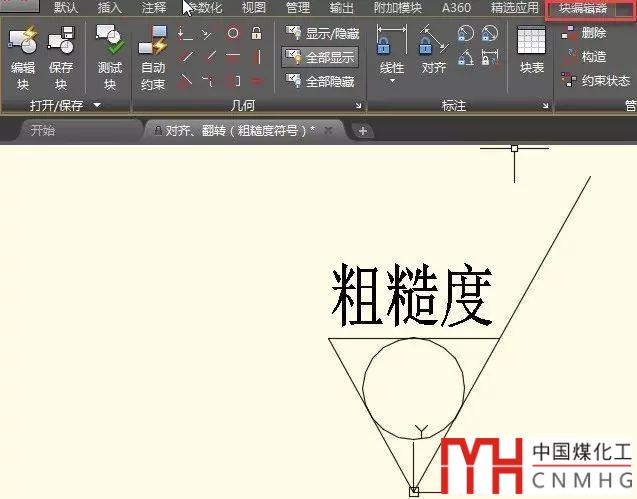

因為這個圖塊加入了屬性文字，雙擊會彈出增強屬性編輯器，需要單擊塊編輯按鈕或輸入BEDIT命令來編輯進入塊編輯器。

二、設置可見性

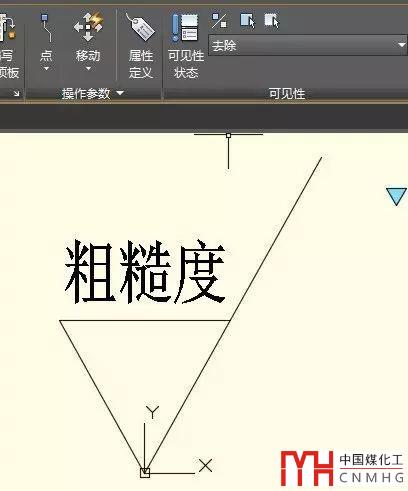

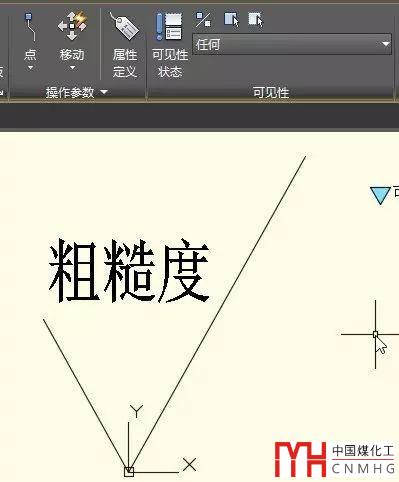

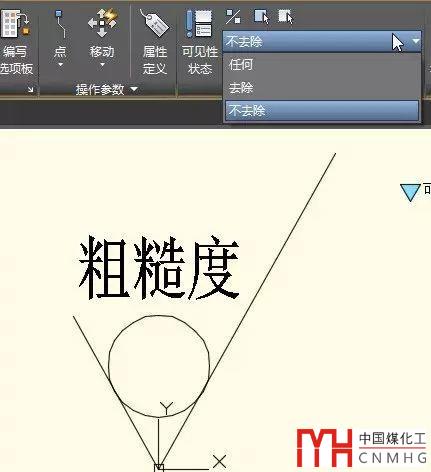

之前發過介紹可見性操作的文章，這里簡單說一下，創建三個可見性狀態，在三種狀態下分別設置一些圖形不可見，如下圖所示。

設置完可見性后可以單擊“測試塊”按鈕測試設置的效果是否正確，如果不正確可以關閉測試塊直接返回塊編輯器修改。

三、添加對齊動作

粗糙度在插入時，希望跟所在平面方向?qū)R，可以通過對齊參數來實現這樣的效果。

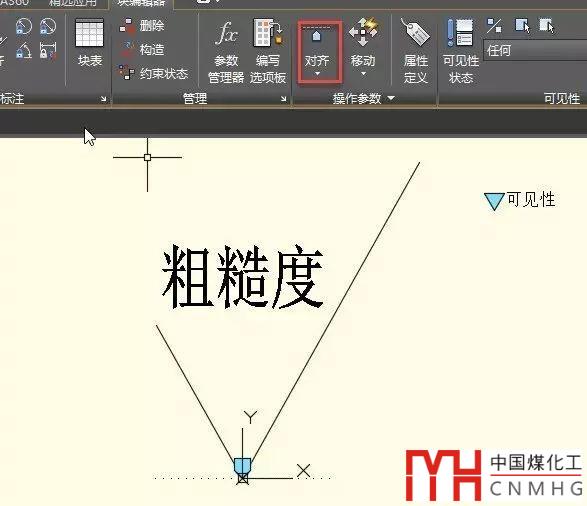

在動態塊的工具選項板或頂部的命令面板中選擇對齊參數，捕捉圖塊底部的點，然后水平拖動確定對齊的方向，如下圖所示。

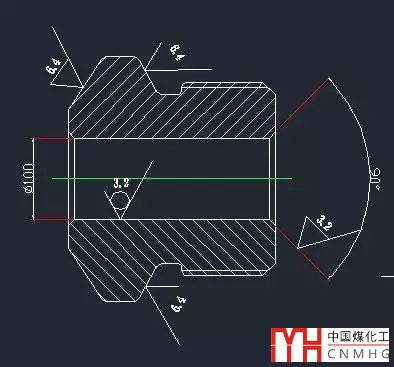

虛線方向就是設置的對齊方向，對齊參數可以賦與動態塊自動對齊功能，省去旋轉圖塊的步驟。當我們將粗糙度放置到圖形的線上時，會根據線的方向調整方向，如下圖所示。

如果不放心也可以先測試塊然后再返回繼續編輯。

四、設置翻轉動作

粗糙度與選定線對齊后，雖然圖形對齊了，但文字卻有可能因翻轉而不可讀，為了得到正確的標注，需要增加文字翻轉功能。

1、添加翻轉參數

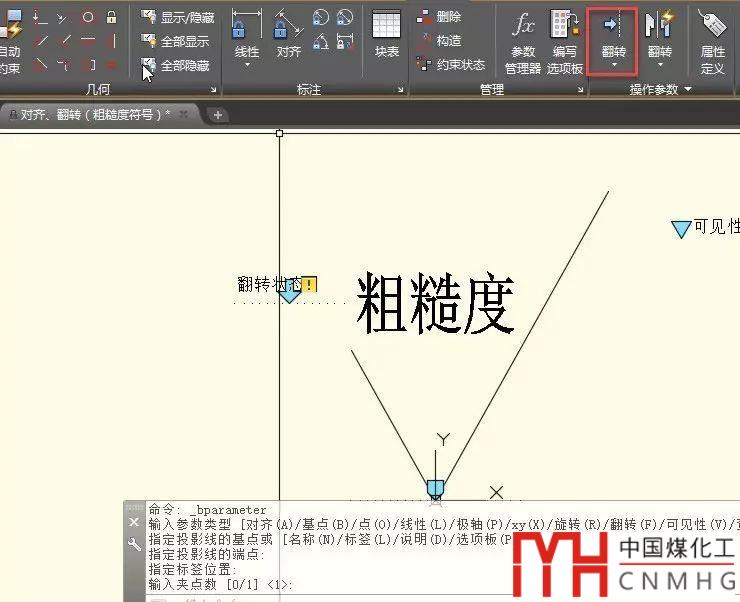

點擊翻轉參數圖標，先指定翻轉的基點，基點最好與文字的中間位置對齊，然后水平拖動光標，設置投影線的方向為水平，也就是說要讓文字上下翻轉，標簽的位置隨意，夾點默認設置成一個就可以了，如下圖所示。

第一次如果定義的效果不好沒有關系，后面如果發現問題，我們可以返回塊編輯器里再調整。

2、添加翻轉動作

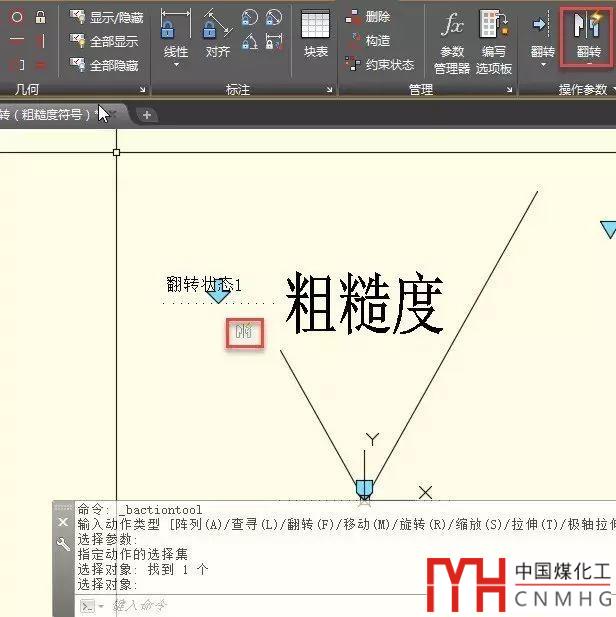

單擊動作面板上的翻轉動作圖標，根據提示選擇剛才定義的翻轉參數和文字對象，如下圖所示。

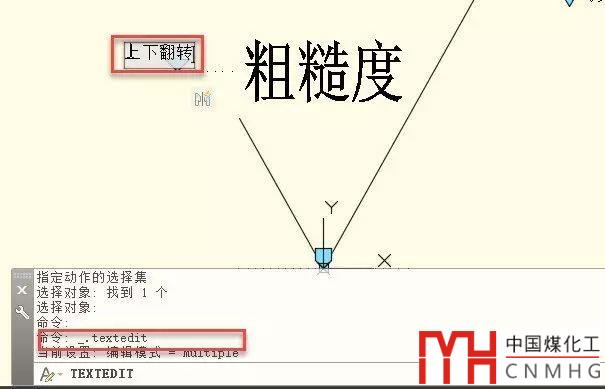

如果為了便于跟其他參數區分，在創建參數和動作后可雙擊文字進行編輯動作名稱，如下圖所示。

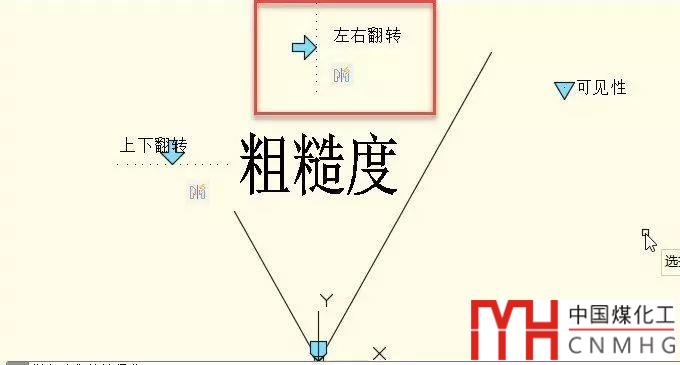

用相同的方法添加一對垂直方向的翻轉參數和動作，如下圖所示。

3、測試動態塊

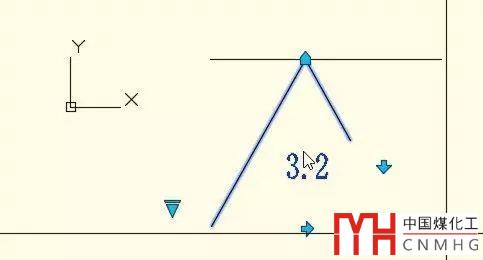

可以看到，增加翻轉參數以后，只要單擊翻轉夾點，便可以將文字翻轉到正確的位置，如下圖就是文字通過左右和上下翻轉后的效果。

經過上述操作后我們的動態塊就徹底完成了，可以保存圖塊并退出塊編輯器了。

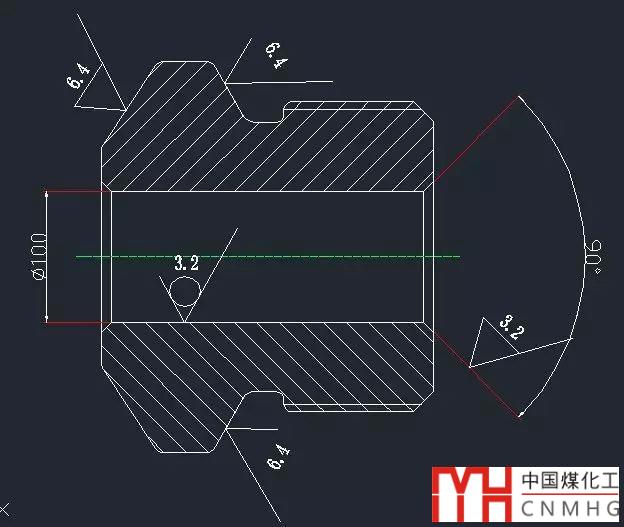

這么一個動態塊幾乎可以滿足我們在各種圖形中標注粗糙度的需要，，不僅可以利用屬性文字輸入不同的粗糙度值，還可以利用可見性設置三種形式，利用對齊讓粗糙度與標注的平面對齊，利用翻轉在文字顛倒的時候保證文字的可讀性。

由于時間有限，步驟寫得不是太詳細，大家如果操作中遇到問題，可以反復多嘗試幾次，相信大家都可以做出來。

以上技巧適用于AUTOCAD和浩辰CAD等提供了塊編輯功能的CAD軟件。
