CAD為什么不能填充?
網上看到不少人問這樣的問題,這么問真不知如何回答,因?yàn)樗o信息太少。最近通過信息和群跟一些網友交流后,有些原因比較明確了,但并保證所有情況都弄清楚了,因?yàn)橛袝r(shí)不能填充并沒有任何提示。這里將將我遇到的一些情況列舉一下,大家遇到問題的時候可以看看到底屬于哪一種情況,如果不屬于下面某種情況的話可以再單獨交流。
填充時沒有任何錯誤提示,就是看不到填充
這種情況碰到過很幾次,就是圖紙中無論什么樣的區域,無論什么樣的填充圖案和比例,操作一切正常,但填充完卻看不到任何圖形。
多數人遇到這種情況會感到很奇怪,如果你對CAD足夠了解就不會奇怪了。

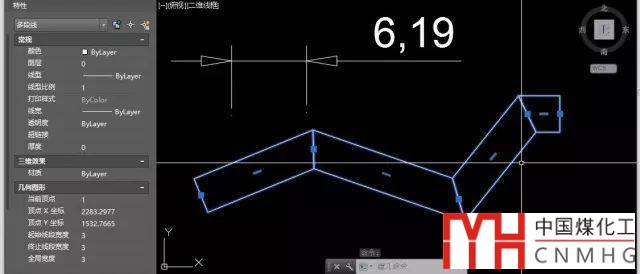

遇到這種情況,可以首先畫一個標注,或者畫一條帶寬度的多段線,你會發現標注的箭頭也會變成空心,多段線也會變空心。

如果是這樣,你反倒不用擔心了!
CAD中提供了一個變量控制填充的顯示,當圖中密集的填充比較多,影響了操作性能的時候,是可以通過將填充的顯示關掉來提高顯示和操作速度的。
要想讓填充顯示出來,只需做簡單的設置即可。設置方法有兩種:
一種是到選項對話框中設置參數。
二是直接輸入命令,調整變量的值。
下面給大家介紹這兩種方法。
一、設置選項

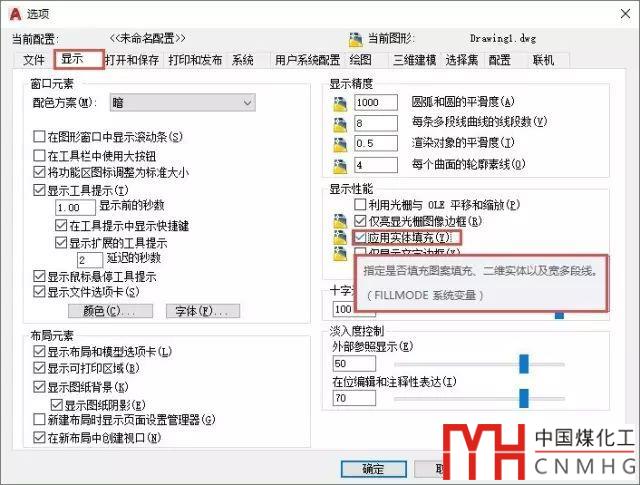

輸入OP,回車,打開選項對話框,單擊頂部的“顯示”選項卡,勾選“應用實體填充”選項,單擊“確定”,關閉選項對話框。
當我們光標停留在“應用實體填充”選項上時,CAD高版本會提示此選項的作用和相關的系統變量,控制填充顯示的系統變量是FILLMODE。

二、輸入命令
控制填充顯示的系統變量是FILLMODE,比較長,記住或輸入都比較麻煩,CAD同時提供了一個簡單一點的命令:FILL。
輸入FILL,回車,命令行會提示輸入模式為ON或OFF
CAD命令選項提示ON或OFF時,我們可以輸入ON或OFF,也可以輸入1或0。
輸入1,回車,就可以完成選項的設置。

在設置完選項或變量后,會發現填充箭頭和多段線以及之前的填充并沒有顯示出來,但如果現在再進行填充,填充應該可以正常顯示了。之前繪制的填充之所以沒有顯示,只是沒有重新生成顯示數據。

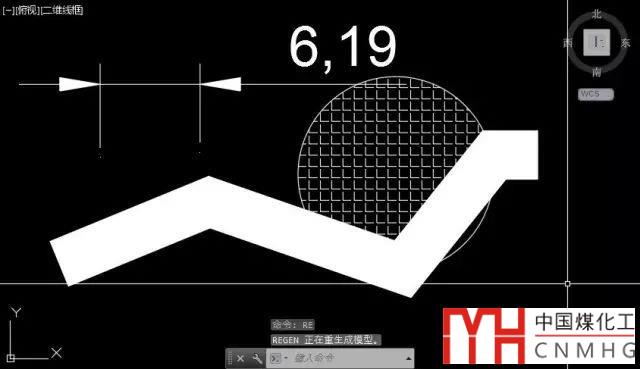

輸入RE,回車,標注箭頭、寬多段線和填充就都顯示正常了。

之前遇到這種圖紙的人顯然不知道有選項可以控制填充的顯示,所以應該不是他們自己修改了設置,估計是不小心點了這個選項或者是裝了什么工具、插件在執行過程中設置的,但由于異常或其他原因沒有恢復正常繪制。
--下面是廣告,非本文圖片--
邊界不封閉導致無法填充

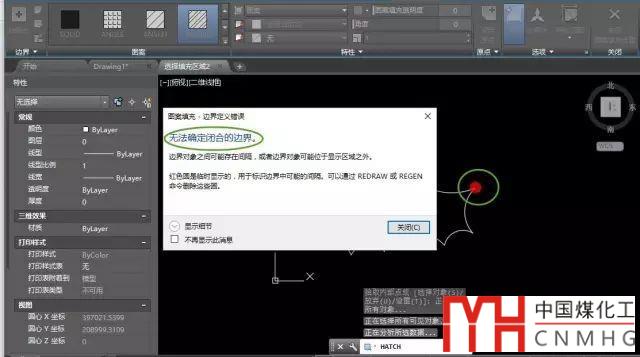

有時填充的邊界很復雜,在繪制的過程中由于沒有采用捕捉或其他精確定位方式,導致邊界線上有細小的缺口,不放大根本看不出來。在拾取區域創建填充時,卻會無法填充,這種狀況會彈出非常明顯的提示,在高版本CAD中甚至?xí)⒂虚g隙的地方用紅點標記出來,如圖所示。

這種狀況有兩種解決方法:
一、找到有間隙的位置,編輯圖形將圖形連接起來。
二、設置填充的間隙值,讓填充允許的間隙值大于間隙的寬度。
建議當然是用第一種方法,用這種方法問題解決得比較徹底。但如果用的是CAD低版本,雖然提示邊界沒有封閉,但并不告訴你什么位置沒封閉,你要一個個放大連接點去查看斷開的位置,如果間隙特別小,檢查起來是很麻煩的。
這種方法需要根據圖形的具體情況具體處理,所以這里不再詳細介紹,重點介紹一下第二種方法吧。
設置填充允許間隙的方法也有兩種:

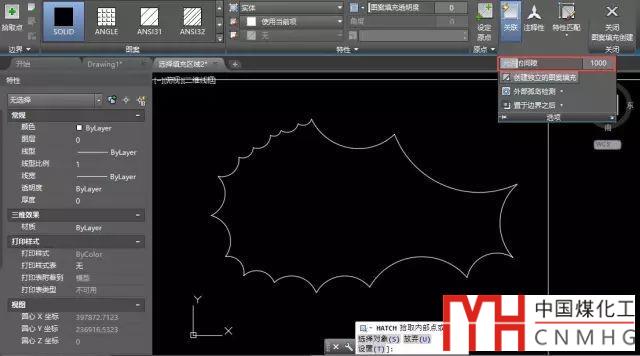

一、直接在填充面板或?qū)υ捒蛑性O(shè)置。
二、直接設置變量:HPGAPTOL的值,兩者效果是相同的。

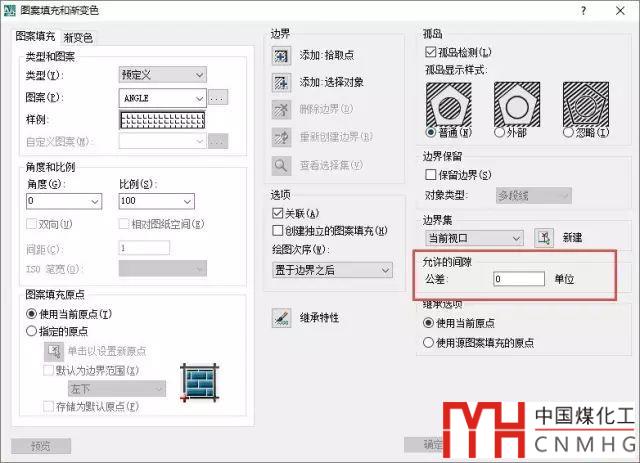

高版本的填充面板中這個參數隱藏得比較深,低版本CAD中如果你的填充對話框沒有顯示參數,可以單擊一下填充右下角的箭頭按鈕,將對話框徹底展開。

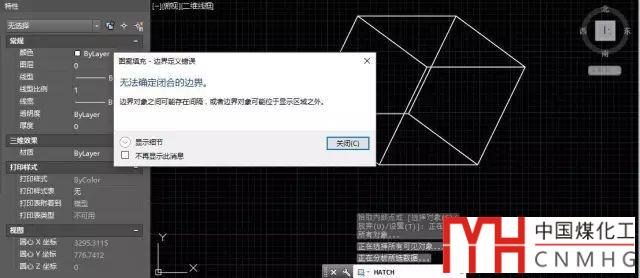

其實彈出上面的提示并不只因?yàn)樘畛溥吔鐩]有封閉,還有可能填充的邊界沒有在當前坐標系的XY工作平面上,這些可能性和解決方法其實在高版本CAD彈出的提示對話框中已經說明了,單擊“顯示細節”就可以看到可能的原因和建議的解決辦法,如圖所示。

里面說了三種原因:
1、邊界沒有全部顯示在當前視圖中。這個情況CAD通??梢蕴幚恚撬x區域有些邊界線在視圖外很遠的位置,如果確實有邊界在視圖外,可以先縮放讓邊界全部顯示后再填充試試。
2、邊界不封閉,上面已經說明了解決辦法。
3、邊界跟當前坐標系的XY平面不平行,如圖所示,這就需要將UCS設置到跟填充邊界平行,或者將填充邊界調整到跟UCS平行了。

填充區域過小或比例設置過大
如果我們填充的區域非常小,填充圖案的單元尺寸比較大,或者比例設置得很大,如果填充的一條線都無法繪制到填充區域內,填充就會不正常。

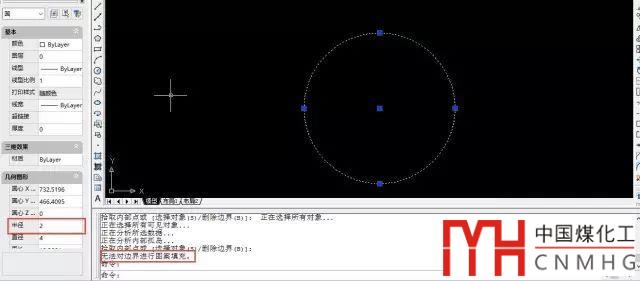

在CAD低版本,例如AUTOCAD 2007中就會直接提示:無法對邊界進行圖案填充。如圖所示。

如果出現上述提示,請先檢查一下圖形的尺寸和填充的比例,如果圖形的尺寸特別小,例如上圖中圓的半徑只有2,但填充比例設置的卻是100。
解決辦法:

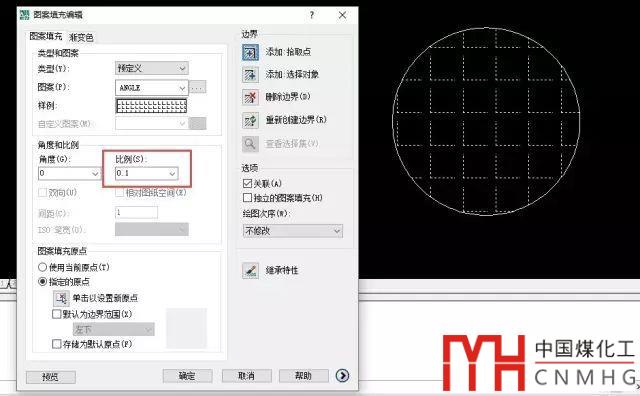

如果圖形尺寸是正確的,尺寸就是非常小,那就只有將填充比例調整得更小一些,比如使用公制模板創建的圖紙中個半徑為2的圓要想填充圖案看起來比較正常,可以將比例設置為0.1左右,如圖所示。

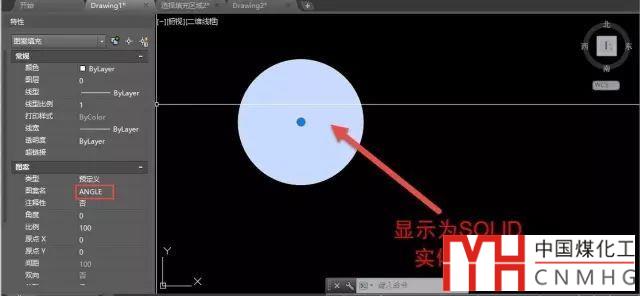

在CAD高版本,這種情況不會提示無法對邊界進行圖案填充,而是直接會用SOLID填充顯示來替代,如果看到填充圖案并不是我們設置的圖案,也應該意識我們填充圖案的比例是設置得過小或過大了。

填充區域非常大、比例設置過小
如果填充區域非常大,例如一些市政規劃圖,圖形的長度經常都是幾十甚至幾百米,但填充時如果忘記了調整比例,采用了默認的比例1的話,填充時也會異常。

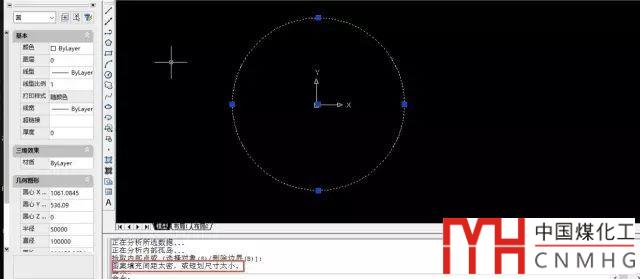

如果是在CAD低版本中遇到這種情況同樣會無法填充,如圖所示。

命令行給出的提示是:圖案填充間距太密,或短劃尺寸太小。
這個提示的意思就是如果按照當前的區域和填充圖案的比例,最終會產生的填充單元數過多,線的數量過多。前半句好理解,后半句:短劃線尺寸太小的意思是指填充圖案內部定義有問題,線定義得太短,大家如果用的是CAD自帶的填充,通常不會有這個問題。

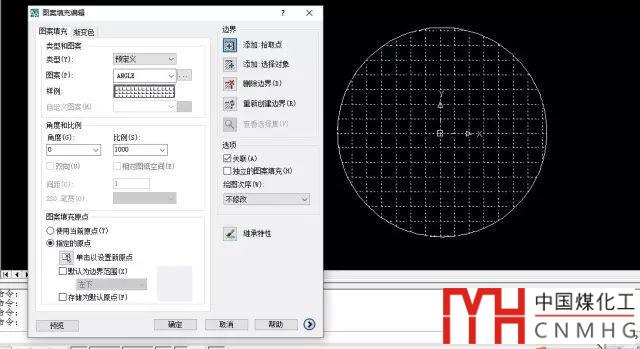

所以遇到這個提示,我們要先想一下填充區域的尺寸大概有多大,比如上圖中圓的半徑是50000,我們可以將比例設置為1000左右,如圖所示。

還有一種簡單的方法,如果我們使用的是比較標準的圖案,可以先將填充圖案比例設置得跟打印比例一致,如果效果有差距,再進行適當?shù)恼{(diào)整。

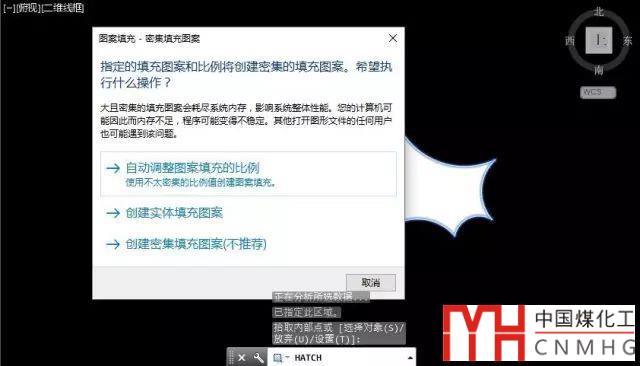

高版本CAD為了不讓填充失敗后大家要重復進行填充操作,當填充圖案過密時,會進行相應的處理,剛開始是直接顯示為SOLID實體填充,到高版本會提示問題并給給出幾種建議,如圖所示。

你有三種選擇:自動調整圖案比例,替換成實體填充,維持現有比例進行密集填充。如何選擇取決于你的需求,如果確實你的比例設置不合理,你需要調整比例;如果這里根本不需要線性填充,就替換成實體填充(SOLID);如果你的比例設置是正確的,而且填充區域確實非常大,那就可以維持不變。
我見過有初學者不知道用SOLID填充,而直接用密集線性填充設置極小比例模擬實體填充效果的。兩者不會影響圖紙保存時的大小,但密集的線性填充會生成大量顯示數據,導致操作性能極具下降,這也是CAD為什么再密集填充時建議換成SOLID實體填充的原因。所以該用SOLID填充的時候一定不要用線性填充來模擬。
為什么圖紙很小,卻打開很慢或操作很卡?
高版本CAD中當一個填充中線的數量超過一定數值就會強制顯示為SOLID實體填充,這個變量是HPMAXLINES,默認值是1000000。
如果你的填充因?yàn)槊芗@示成SOLID填充的話,這說明你的填充的線條數已經超過1000000,這時你必須要想一下是要將比例調整大,或者直接換成SOLID填充,而不要以為CAD處理錯了。
小結
上面總結出了無法填充或者填充不正常的幾種可能性,其實還會有其他可能,比如填充邊界比較復雜,與其他線有重合或邊界線本身有重疊線,也有可能導致填充不正常甚至無法填充。有時候雖然可以正常填充,但后面卻發現填充有問題,比如說填充沒有面積特性,或者填充無法修剪,之前就遇到過類似現象。
為什么有些填充查詢不到面積?
為什么CAD填充無法修剪?
要想正常填充,除了要設置合理的比例和圖案外,最重要的是精確繪圖,避免出現不相連、重疊、交叉等各種問題,填充出問題的可能性就會變小。
有時候問題問得越簡單越難回答,比如CAD怎么安裝不上、圖紙為什么打不開、CAD為什么會推出、CAD為什么無法填充等等。因?yàn)樵胶唵危陀懈嗟目赡苄?。所以大家在提問時最好能提供更多的信息,這樣更利于分析和解決問題,可以讓別人更容易、也更有可能幫到你。
-
以上技巧適用于AUTOCAD和浩辰CAD等同類軟件
-
不同軟件、不同版本處理方式并不完全一樣,參數的默認值也會有所不同
-
