上下錯落的雙Y軸圖[Origin][Step-by-step tutorial]
時間：2020-08-07
來源：數據繪圖
瀏覽：
用于回答小木蟲論壇上的問題（http://muchong.com/bbs/viewthread.php?tid=10341343&fpage=1&target=blank），上下錯落的雙Y軸圖
-
源數據：以隨機數據為例，右邊兩列為前兩列的微分
-
分別繪制line圖
-

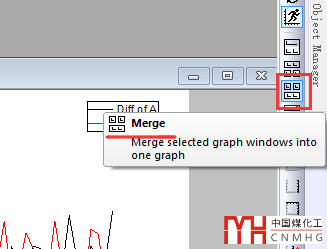

點擊Merge按鈕，打開merge_graph面板
-

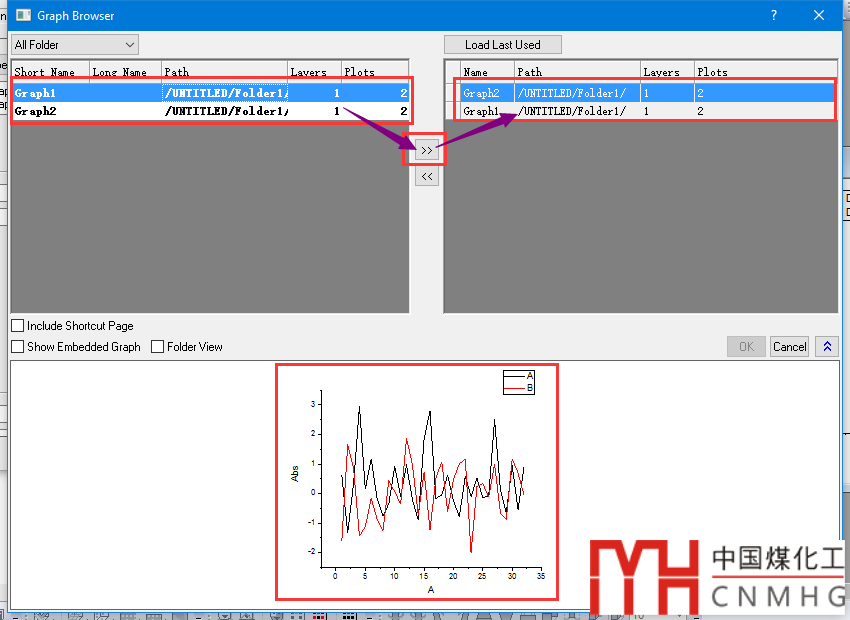

使得選擇要合并的圖形（注意順序！）
-

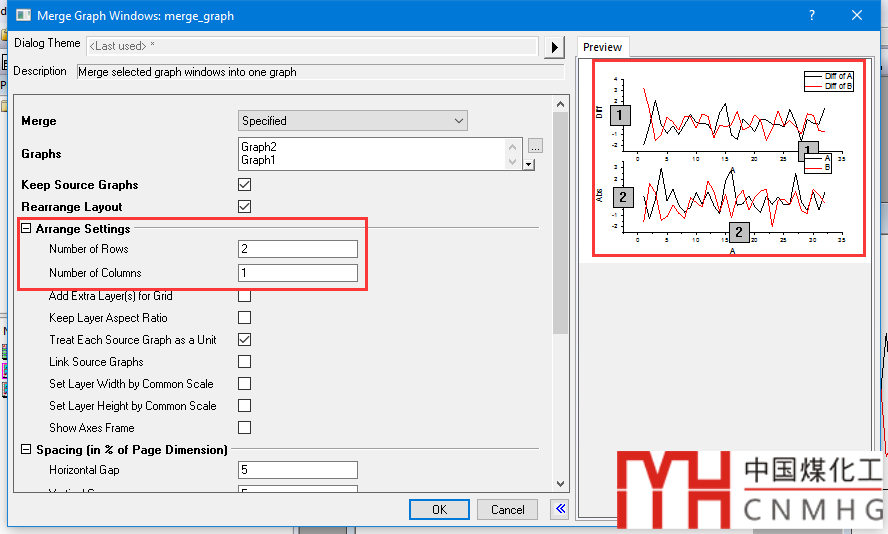

設置布局，行/列數
-
設置間距，此處縱向間距設為0
-

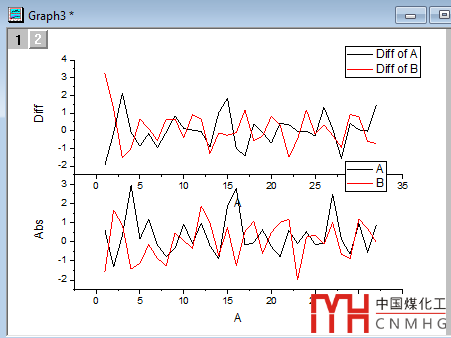

組合后的圖形
-
-

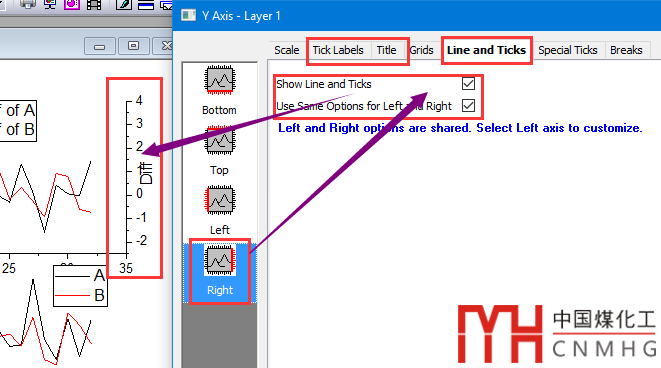

（關鍵步驟?。。?/strong>設置坐標軸
-
上圖的右側坐標軸，Tick Labels，Title和Line and Ticks三個選項設置和左側一樣，然后刪掉左側坐標軸的Tick Labels，Title和Ticks，保留Line
-
同樣方法設置下圖
-
-
完成！
所用軟件：OriginLab OriginPro 2016 @Windows 10 pro。
