Origin(Pro)：等高線圖（Contour）中屏蔽/更改數據 | App 【數據繪圖】
概 述
名稱：Mask or Change Data in Contour
作者：OriginLab Technical Support
版本要求：2018b
用途：Mask or change the data covered by rectangle, ellipse or free hand drawn shape in contour plot.
安裝方法
-

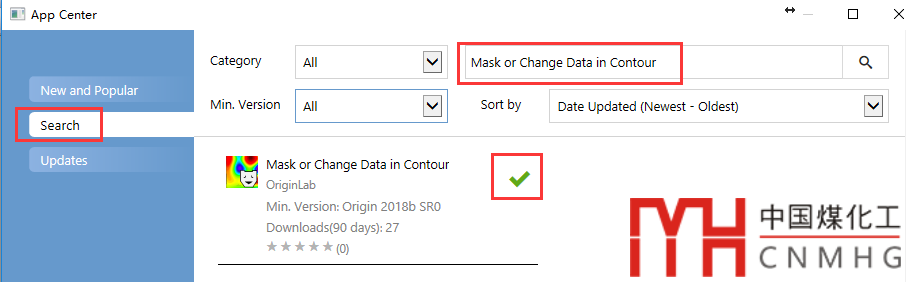

在App center里搜索，然后安裝?！军c(diǎn)我打開鏈接，查看詳情】
-
在OriginLab官網上下載Mask or Change Data in Contour.opx文件，然后拖拽到Origin軟件窗口中，完成安裝?！军c(diǎn)我打開鏈接，查看詳情】
使用方法
-

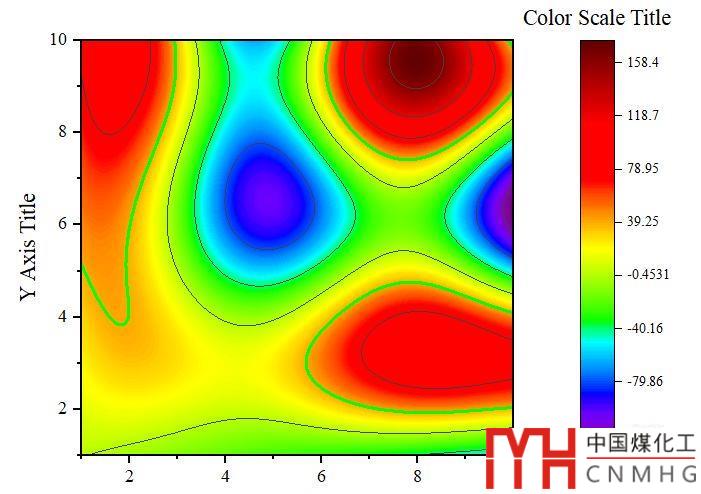

首先激活要處理的Contour圖
-
在左側Apps窗口中找到Mask or Change Data in Contour，點擊打開設置對話框。
-
設置相關參數，完成Contour圖中數據的覆蓋或者替換。

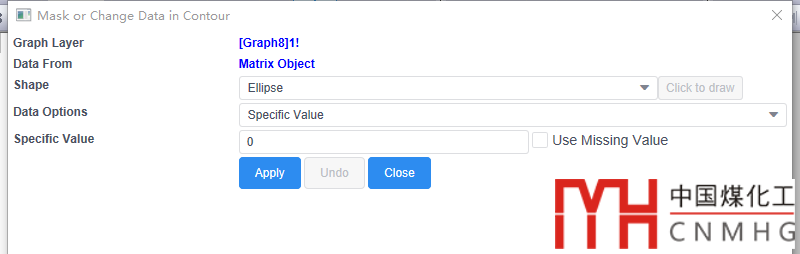

參數設置
-
Graph Layer：本例中圖形來自[Graph8]的Layer1（1!）
-
Data From: 顯示要處理圖形的數據來源，包括矩陣、XYZ或者虛擬矩陣。
-
Shape：覆蓋/替換數據時選區的形狀，有橢圓、矩形和手繪圖形的選項。
-
Data Options: 有Specific Value, Mask, 和 Average的選項，如果圖形來源于矩陣數據，Mask不能用。.
-
Specific Value: 如果Data Options選了Specific Values，此處需輸入一個數值，用于選區的數值，可以使用Contour圖中已經設置的missing value。
-
Search Radius: 如果Data Options選了Avarage，需要設置查找半徑，以便計算均值。如果勾選了Data Under Shape，只計算選區內的均值。
-
Apply, Undo, Close: 相關操作。
所用軟件：OriginLab OriginPro 2018@Windows 10 pro。
