在CAD中畫圖、編輯或打印的過程中可以通過關閉或凍結圖層使部分圖形不顯示，但有時候我們只想隱藏圖中的一部分圖形，并不知道或不關心他們在哪個圖。因此總有人問：能不能將選定的對象隱藏？

其實CAD很早就提供了這樣的功能，還是有很多人不知道，不知道是他們用的CAD版本太低還是其他原因。AUTOCAD可能從2010開始有這樣的功能：對象隱藏和對象隔離，國產的浩辰CAD等也提供了此功能。

對象隱藏就是不顯示選定的對象，對象隔離跟圖層隔離類似，就是將選定對象以外的其他對象暫時隱藏。當某些圖形對后續的編輯有干擾或影響，可以將這些圖形先隱藏，編輯完后再將他們顯示踹顯示。也可以將其他圖形都隱藏起來，只顯示需要編輯處理的圖形。隱藏隔離的操作非常簡單，下面看一下相關操作和效果。

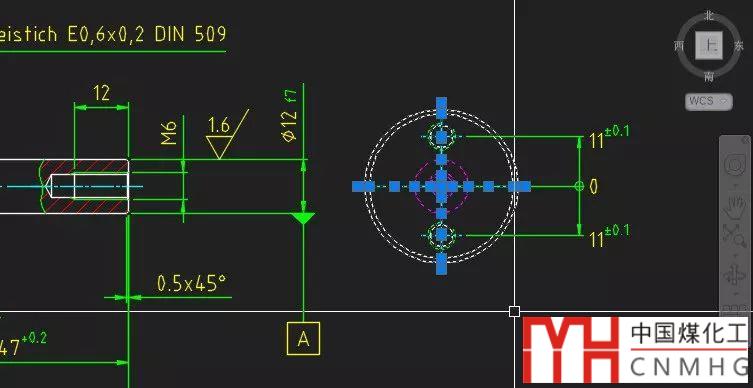

1、將需要隱藏或隔離的對象選中，如下圖所示。

2、在右鍵菜單或狀態欄選擇隱藏對象或隔離對象。

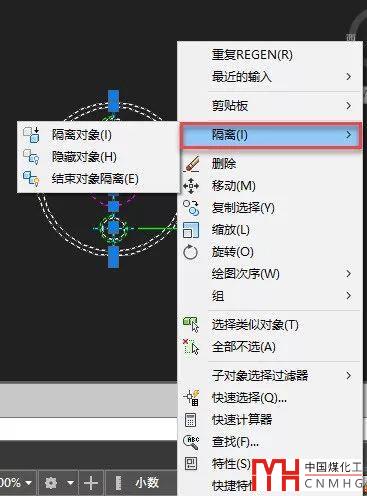

右鍵菜單如下圖所示。

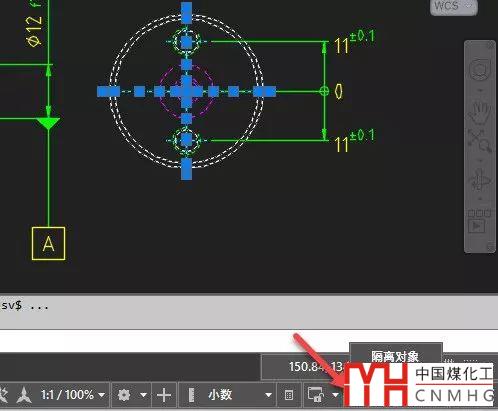

狀態欄按鈕如下圖所示。

如果你的右鍵菜單或狀態欄沒有隔離對象的選項和按鈕，那就在菜單欄的“工具”菜單看一下，如果沒有隔離的菜單項，那么只能遺憾地告訴你：你的CAD版本沒有提供隱藏和隔離的功能，如果你還不死心的話，可以試試命令：圖層隔離ISOLATEOBJECTS和隱藏對象HIDEOBJECTS。

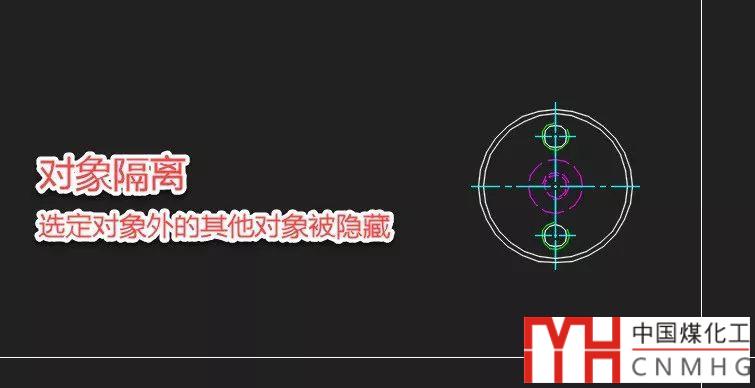

隔離對象的效果如下圖所示。

3、當有對象被隱藏后，取消對象隔離（或結束對象隔離）選項就會被激活，選擇此選項可以恢復顯示被隱藏的對象。

圖層隔離的時候?qū)嶋H是對圖層進行關閉或凍結，如果不取消隔離，圖層的這些狀態會保留，如果保存圖紙，圖層隔離的狀態也會被保存。但對象隔離和隱藏是臨時狀態，不會被保存到圖紙中，也就是現在隱藏一些對象后保存，再打開這些對象會恢復顯示。
