有時要找自己需要的填充圖案太費勁，如果圖案不是特別復雜的話，不妨自己制作一個填充圖案。CAD本身的填充圖案文件就是一個文本文件，如果你對填充文件定義格式非常了解的話，你可以直接編寫文件，但這對于大多數人來說不太容易。最近在網上找到一個填充制作工具，可以直接在CAD里繪制填充單元后，利用程序生成填充文件*.pat，而且會自動放到CAD的支持文件目錄下，做完馬上就能用，非常方便，在此跟大家分享一下，希望有人能用得上。

這個程序試了一下，在AUTOCAD、浩辰CAD等軟件中加載都能正常使用。

百度網盤下載地址：

http://pan.baidu.com/s/1i39lPM9

這個插件的使用方法如下：

●將解壓后的文件保存到硬盤上任意位置，可以保存到CAD的SUPPORT目錄下。

● 在CAD中直接輸入AP命令或在菜單里點取 [工具-加載應用程序...]，選擇"yqmkpat.vlx"加載。

●繪制好你的填充單元，只支持直線、弧、圓和點。多段線不支持，如果用了多段線，需要先炸開。由于生成填充的方式有兩種：填充單元按1x1的間距重復和按實際大小1:1制作，在繪制填充單元時最好先決定要用那種方式，并根據效果合理規劃填充單元的繪制方式，最好先畫好一個矩形來定位填充的基點和橫縱向間距。

● 在CAD的命令提示符下鍵入 yqmkpat 或 mp即可啟動制作程序(按矩形長邊1mm重復)；

● 在CAD的命令提示符下鍵入 yqmkpat1 或 mp1即可啟動制作程序(按實際大小1:1制作)。

●兩個命令的操作方式基本相同，先設置一個填充名稱，默認為NEW.PAT,你可以直接修改文件名，這個文件名就會作為填充的名字，這個工具會自動定位到CAD的SUPPORT目錄，所以不用改路徑。選擇繪制的填充單元，然后設置基點及橫縱向的重復間距，如果執行的是MP命令，最好橫縱向間距使用相同值（設置完橫向后提示豎向間距時直接回車），避免生成的填充圖案變形了。

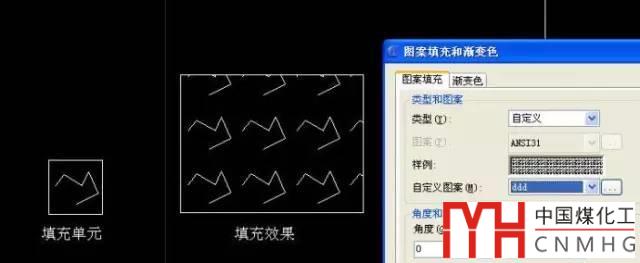

●生成完填充后，就可以在填充對話框的自定義圖案中調用了。

注意：已經創建的圖案文件，不能修改文件名，如果要修改文件名，必須同時用記事本將文件打開，將填充圖案名改成與文件名相同，不然，圖案文件就不能用了。
