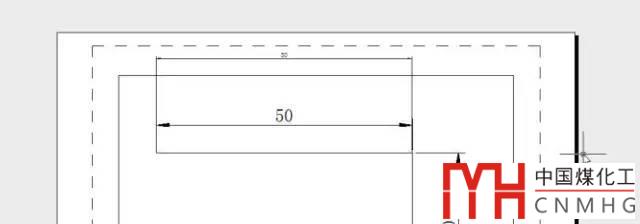

標注關聯就是標注跟圖形相關連，例如你捕捉一條直線的兩個端點或直接選擇直線進行標注時，當你拖動直線的夾點改變直線的長度時，標注會自動跟隨變化。很顯然，標注關聯可以提高編輯圖紙的效率，改了圖形不必重新進行標注了。

除此以外，如果在布局空間標注視口中的圖形話，如果通過選擇對象或捕捉點來標注的話，標注關聯可以使圖紙空間的標注值與模型空間的標注值一致，對于一些經常使用布局并在布局空間進行尺寸標注的設計師來說也比較方便。

標注是否關聯可以用變量來控制，變量是dimassoc，在命令行輸入變量名，回車，就可以查看當前的設置值，并可以重新設置成新的值。dimassoc有0,1,2三個值，這三個值的作用如下：

設置為0時，新建的標注是散的，文字是文字、標注線是直線等。如果你標注完后發現標注不是一個整體，就應該想到dimassoc的值可能被設置為0了

設置為1時，標注是整體，但無論是選擇對象還是捕捉圖形，標注都不與圖形關聯。

設置為2時，如果選擇對象和捕捉圖形標注，標注與圖形關聯。

注意：當在布局的圖紙空間中標注視口內圖形時，要想關聯，必須用捕捉或選擇對象進行標注，否則關聯關系無法建立。

除此以外，如果在圖紙空間中標注完后，雙擊視口進入模型空間調整圖形的話，標注應該可以跟隨更新，如果是縮放視圖，相當于改變了視口的比例，圖紙空間的標注是不會自動更新的，但關聯關系還在，如果你此時調整圖形，標注就會更新。

要想弄清楚這個變量的作用也很簡單。在空?qǐng)D里畫幾個簡單的圖形，分別將dimassoc設置成0,1,2后在模型空間和布局空間分別標注一下，在不同情況下拖動圖形的夾點改變圖形尺寸，觀察不同條件下的效果。

此技巧適用AutoCAD、浩辰CAD等類似的CAD軟件。
