Origin(Pro)：多圖層圖形中坐標軸的對齊（視頻）【數據繪圖】
下面舉例說明如何設置雙X軸圖形中上下兩個X軸的對齊。
-
以下數據為例，其中Time為X軸數據，Index為Y軸數據，Rainfall為第二個X軸數據（或者叫衍生X軸，是由Time經過計算得到的，此處使用的是線性的計算關系）。
-

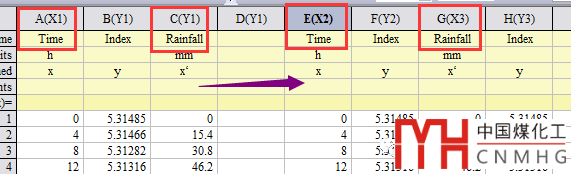

數據格式變換一下，并設置為XYXY形式。
-

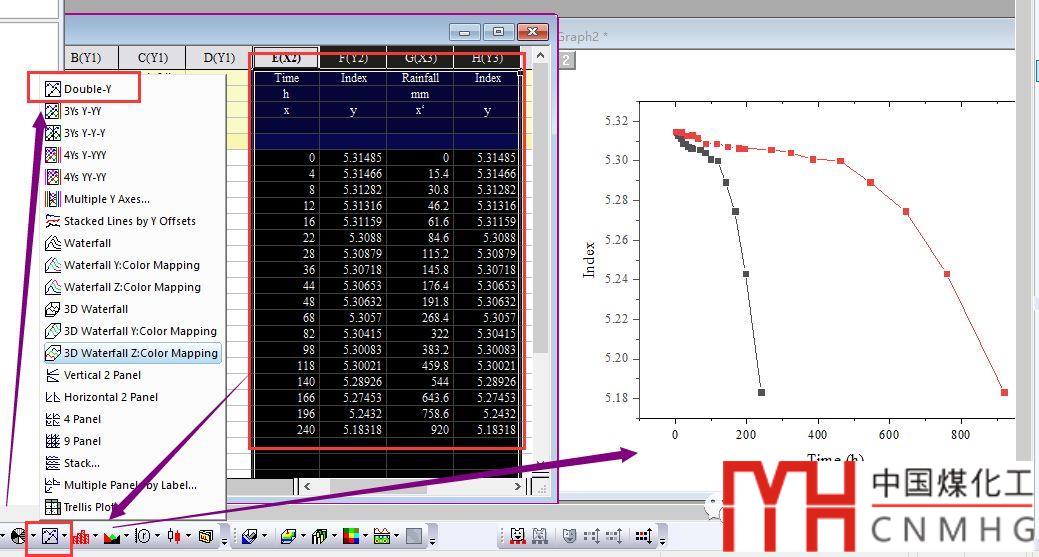

選中設置好的XYXY數據，繪制雙Y軸圖形。【此處應該有疑問，前面說講多X軸圖形中坐標軸的對齊問題，為啥此處繪制多Y軸圖形？答案是別急啊?！?/strong>
-

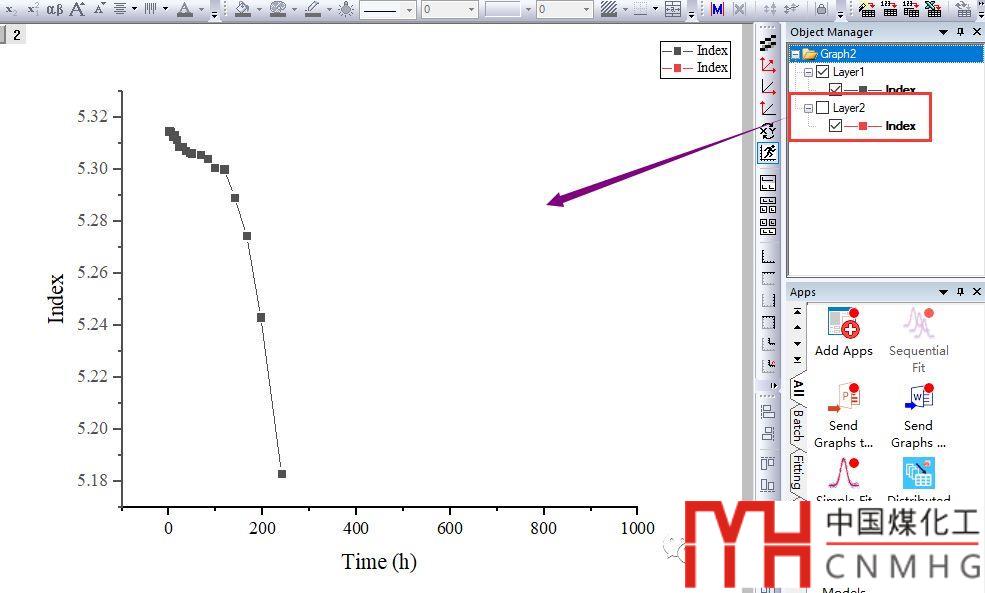

在Object Manager里將Layer2的勾選去掉，則只顯示Layer1及在Layer1中的曲線，Layer2中的曲線被隱藏了。這也說明了雙Y軸圖形，其實是2X2Y圖形。
-

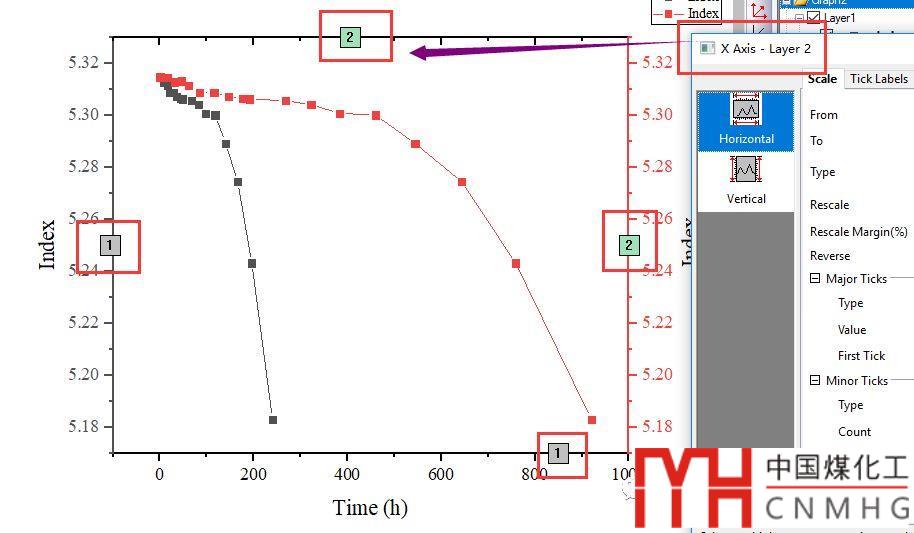

恢復對Layer2的勾選，雙擊上面的坐標軸Top X，打開Axis格式設置對話框，其中坐標軸上帶方框的數字也表明該坐標軸所屬的圖層。
-

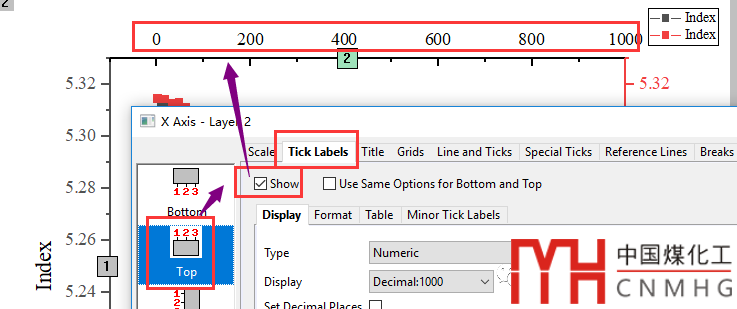

對于Top X，坐標軸標簽（Tick Labels）、標題（Title）是默認隱藏的，勾選顯示。【此處就解釋了上面為何要繪制雙Y軸圖，同時也說明雙Y軸圖形就是隱藏了Top X的2X2Y圖】
-

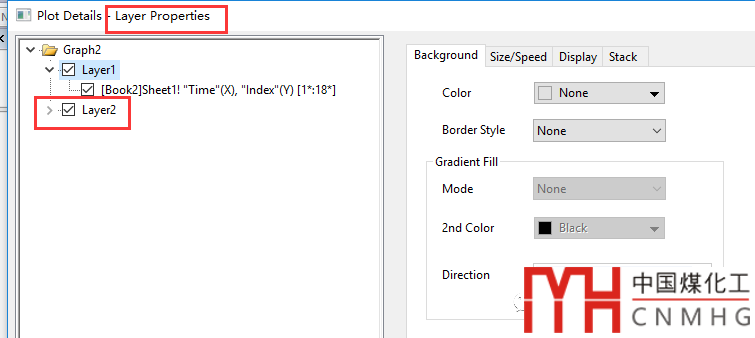

雙擊圖形的空白處，打開Layer Properties對話框【后臺回復‘格式’，查看更多圖層、頁面、數據曲線、坐標軸、圖例等格式的設置教程，值得收藏！】
-

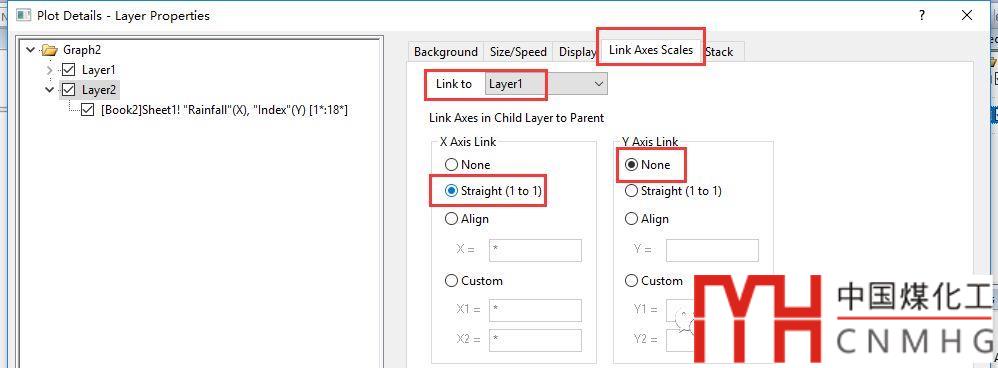

選中Layer2，切換到Link Axis Scale頁面。對于雙Y軸圖形，默認設置X軸為Straight（1 to 1），Y軸為None。
-

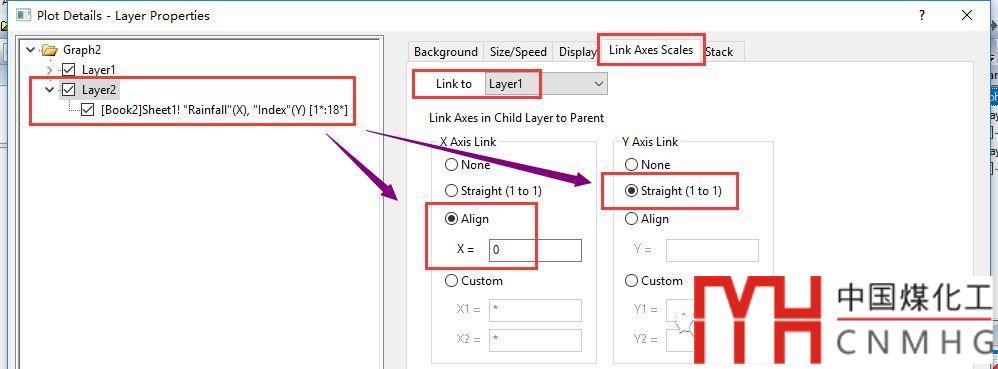

【關鍵步驟?。?！】由于Y軸數據是一樣的，因此Y軸的Link可以設為Straight（1 to 1）。為了實現上下兩個X軸對應的數據點重合，即對齊，將Link Axis Scale模式修改為X軸的Link為Align，且X=后面填對齊的位置，本例設為0。比如我們設置底面X軸的坐標范圍后，則Top X的坐標范圍只需要設置起點位置，Origin軟件會根據Link Axis Scale模式自動計算終點坐標。
-
為實現上下兩個X軸對應的數據點重合，需要上下兩個坐標軸的刻度也要成一定的比例關系。
-

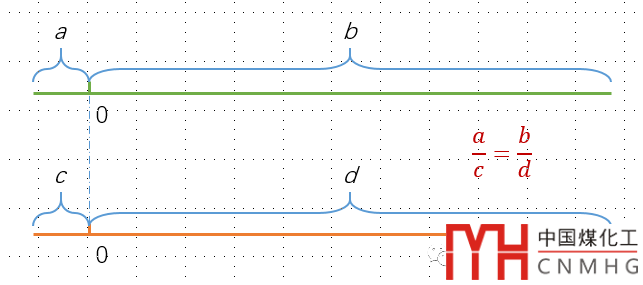

對于本例，上下兩個坐標軸長度比值為240/920=6/23，要使得上下兩個X軸對應的數據點重合，上下兩個X軸中小于零部分的長度比值也需要是6/23的。
-

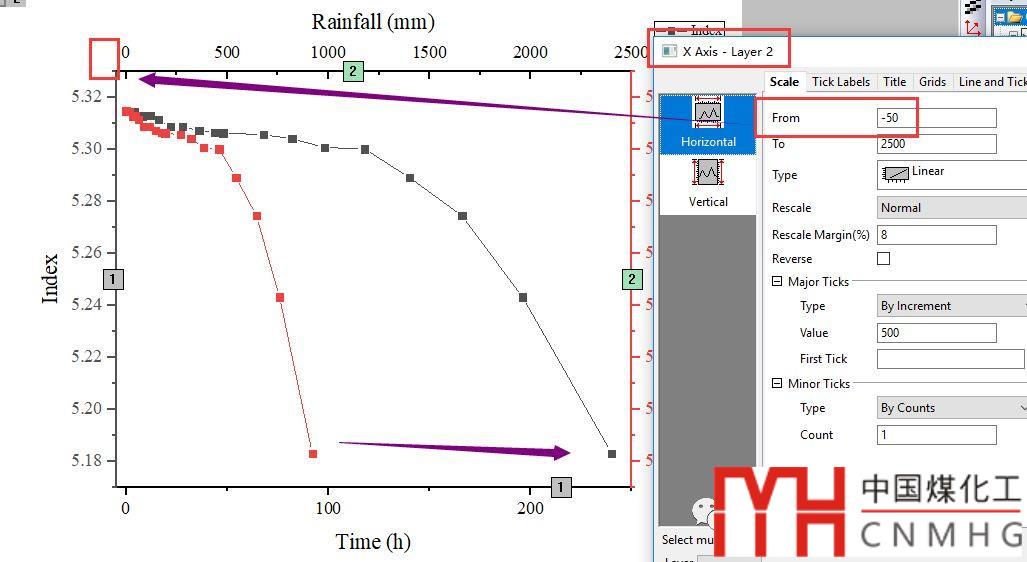

【關鍵步驟?。。 ?/strong>我們設置底面X軸的坐標范圍為-5到250，Top X的坐標初始位置為-50，則上下兩個X軸對應的數據點沒有重合，因為-5/-50不等于6/23，需要進一步調整。
-

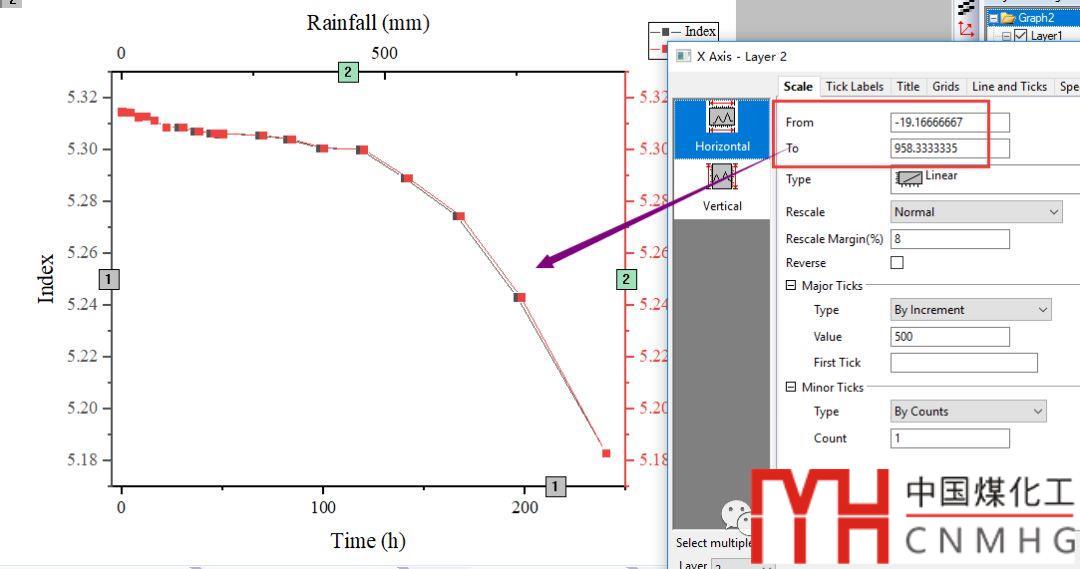

當Top X的坐標初始位置為-19.17時，則上下兩個X軸對應的數據點基本重合。因為5/19.17約等于6/23。
-
對于底面X軸的坐標起始位置的變化，Top X的坐標初始位置要做相應的調整，使其比例為6/23，則上下兩個X軸對應的數據點重合，實現上下兩個坐標軸的對齊。
-

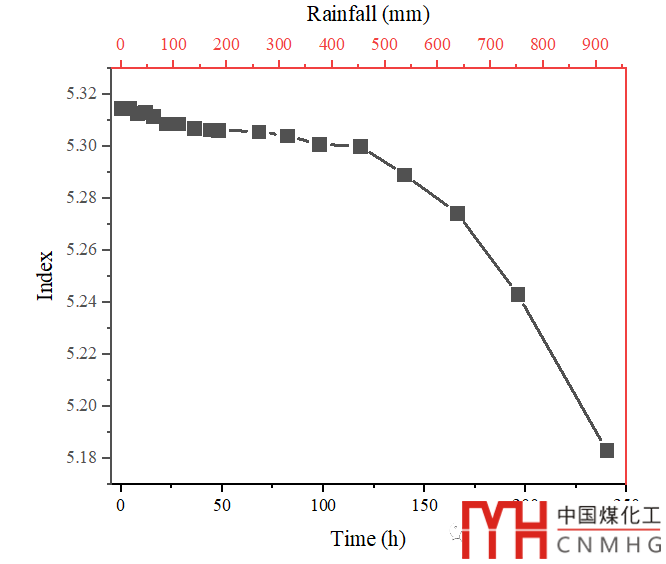

此時刪掉右側Y軸的標簽、標題等，隱藏Layer2中的曲線，完成了雙X軸圖形的繪制，關鍵是上下兩個坐標軸是對齊的！
所用軟件：OriginLab OriginPro 2018b@Windows 10 pro。
