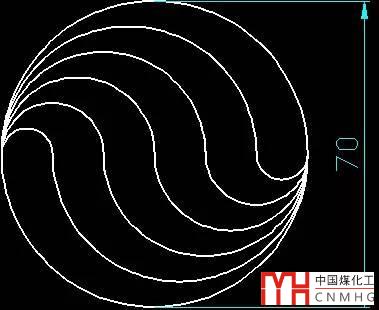

這張圖雖然只給出了一個尺寸，但借助定數等分DIV將70長的直線6等分，還是比較容易畫出來的。而這里有兩個不同的視頻，分別是兩種思路，大家可以先看一下。

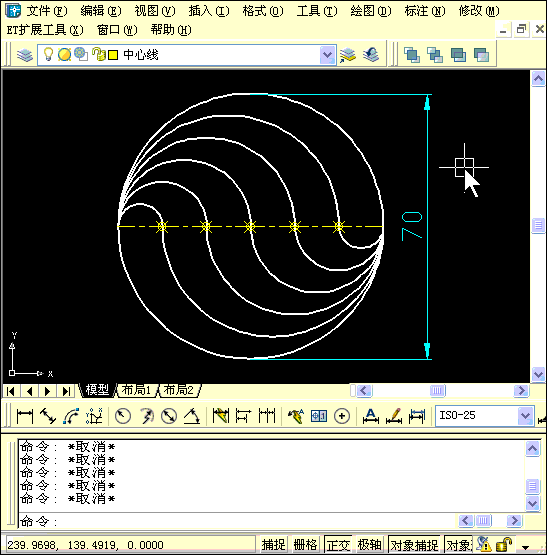

視頻一

這個視頻前面也是畫等分線，沒有什么特別的，但后面用PL線一氣呵成地將這些圓弧都畫出來卻非常有想法，實際這種方法之前練習中用到過，但沒有想到這么復 雜的圖形能一次就畫出來。要畫出來的關鍵就是在圓弧調轉方向時需要重新輸入D參數來確定新的切線方向。自己試幾次就可以找到規律了。

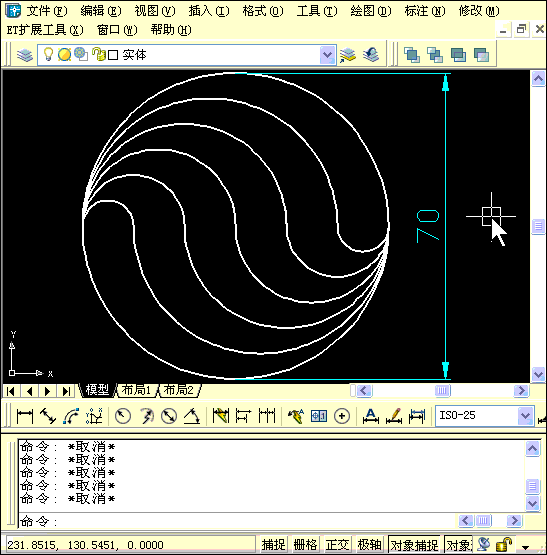

視頻二

這個視頻沒有創建輔助線，也沒有用定數等分，而是直接輸入分?jǐn)?shù)70/6來創建最小的半圓，然后利用夾點的縮放編輯時輸入復制C選項，然后依次將不同半徑的 圓復制出來，最后利用環形陣列得到了另外一半。這種思路也非常獨特。大家在看操作的時候要仔細觀察命令行的輸入的每個參數和提示，否則有可能畫不出來。
