有網友在博客上問了這樣一個問題：地形圖里面的標高標注是文字屬性塊，標高文字不是圖層顏色，是紅色的，所在圖層是灰色的，我想改成灰色的，只能一個一個的雙擊點開，然后修改文字顏色嗎？請問批量修改的辦法？炸開之后文字也沒有了，這東西用的比較少，請指教一下！

什么是屬性塊？CAD屬性塊如何創建？屬性文字和普通文字有什么區別？

至于炸開后文字沒有的問題之前已經有一篇文章已經解答過了，可以用擴展工具中的BURST命令炸開屬性塊時保留屬性文字的值。

如何將CAD圖塊中的屬性文字分解為普通文字？

如果只是想將圖塊屬性的顏色都設置成隨層，我們可以直接用塊編輯BEDIT或在位編輯REFEDIT命令編輯圖塊定義中屬性的顏色。如果想將圖塊中所有圖形（包括屬性）的顏色都設置為隨層，也可以使用更改為隨層的命令：SETBYLAYER。

CAD圖塊的各種相關操作和概念

如果將圖形重新設置為隨層BYLAYER？

其實要批量修改圖塊屬性，不僅是顏色，不用炸開或用塊編輯BEDIT命令，CAD提供了專門批量修改圖塊屬性的命令：BATTMAN。

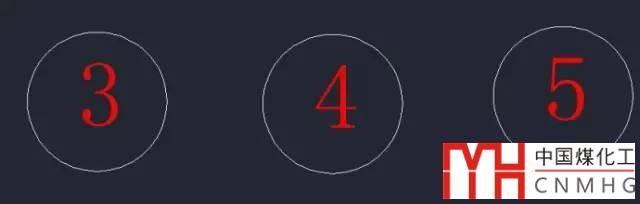

下面用一個簡單的例子來講解一下利用BATTMAN命令批量修改屬性塊顏色的操作，下面例圖中有3個同名的屬性塊，屬性文字的顏色被設置為了紅色，如下圖所示。

將這幾個圖塊的屬性顏色修改成隨層的操作步驟如下：

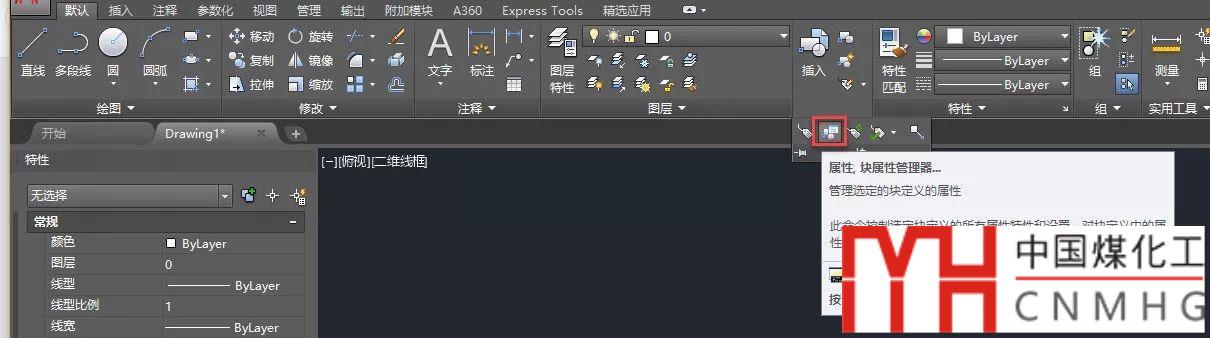

1、在“默認”選項卡的“插入”面板或者“插入”選項卡的“塊定義”中都有屬性管理（BATTMAN）命令，也可以直接輸入battman命令，回車，打開“塊屬性管理器”對話框。

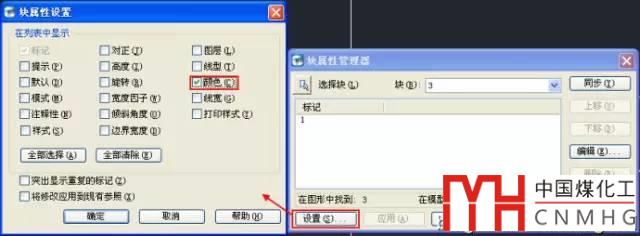

2、在對話框中點“設置”按鈕，在“塊屬性設置”對話框中勾選“顏色”后確定，如下圖所示。

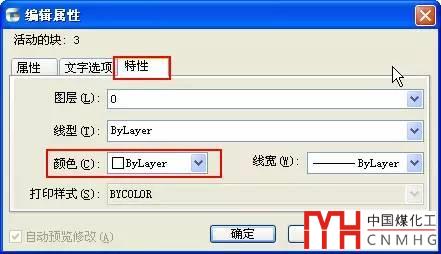

3、 在“塊屬性管理器”對話框中雙擊屬性標記后的顏色值，就會彈出“編輯屬性”的對話框，在此對話框的“特性”選項卡中將顏色設置為Bylayer，如下圖所示。

4、點“確定”按鈕返回“塊屬性管理器”對話框，在對話框中點“同步”按鈕，圖塊屬性就都改過來了，如下圖所示。

對于此命令其他功能的用法就不詳細介紹了，只是把對話框中各個控件的作用簡單列舉一下：

選擇塊：單擊“選擇塊”按鈕后，對話框?qū)⑴R時關閉，可以使用鼠標從圖中拾取要編輯的塊。

如果修改了塊的屬性，并且未保存所做的更改就選擇一個新塊，系統將提示在選擇其他塊之前先保存更改。

“塊”列表：列出具有屬性的當前圖形中的所有塊定義。選擇要修改屬性的塊。

屬性列表：顯示所選塊中每個屬性的特性。

同步:更新具有當前定義的屬性特性的選定塊的全部實例。此操作不會影響每個塊中賦給屬性的值。

上移:在提示序列的早期階段移動選定的屬性標簽。選定固定屬性時，“上移”按鈕不可用。

下移:在提示序列的后期階段移動選定的屬性標簽。選定常量屬性時，“下移”按鈕不可使用。

編輯:打開“編輯屬性”對話框，從中可以修改屬性特性。

刪除:從塊定義中刪除選定的屬性。如果在選擇“刪除”之前已選擇了“設置”對話框中的“將修改應用到現有參照”，將刪除當前圖形中全部塊實例的屬性。對于僅具有一個屬性的塊，“刪除”按鈕不可使用。

在圖形中找到的塊：X 報告當前圖形中選定塊的實例總數。

在當前空間中找到的塊:X報告當前模型空間或布局中選定塊的實例數。

設置:打開“塊屬性設置”對話框，從中可以自定義“塊屬性管理器”中屬性信息的列出方式。

應用:應用所做的更改，但不關閉對話框。

BATTMAN命令不僅可以修改圖塊屬性的顏色，還可以編輯圖塊的其他屬性定義、從塊中刪除屬性以及更改插入塊時系統提示用戶輸入屬性值的順序。

如果圖塊是匿名塊，無法使用BATTMAN的功能。

什么是CAD的匿名塊？如何將匿名塊變成普通塊？

以上技巧適用于AUTOCAD、浩辰CAD等類似的CAD軟件。
