首先給個Ternary Contour圖的例子，這是一篇關于長三角地區鬼城的研究，下圖所示的Ternary Contour圖給出了County、County city和District三種行政區劃下Population density、Illumination intensity和Consistency Index的分布情況。

圖片來源：Applied Geography, 2017, 80, 112-121。

1. 選取示例數據是CaO、Al₂O₃和SiO₂的三相圖，其中最后一列表示溫度信息。

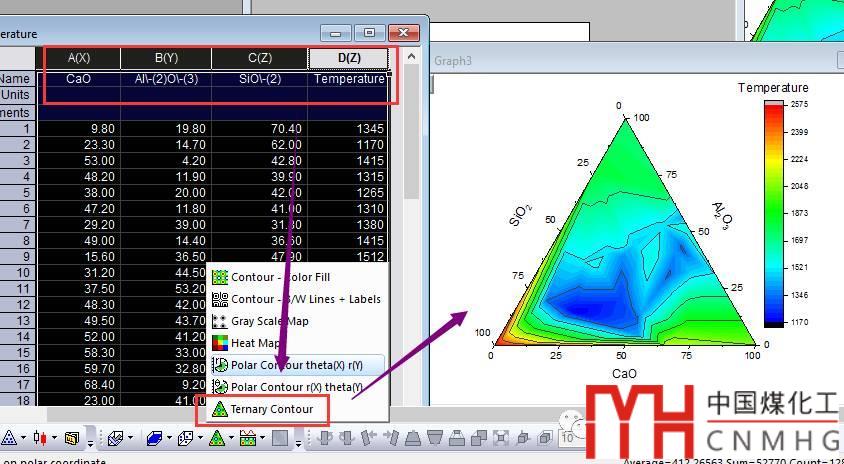

2. 使用四列數據XYZZ可以繪制Ternary Contour圖，其顏色變化表示的就是溫度的分布。





3. 雙擊打開Plot Properties窗口，將Ternary Contour圖的colormap導出保存為colormap.oth，備用。

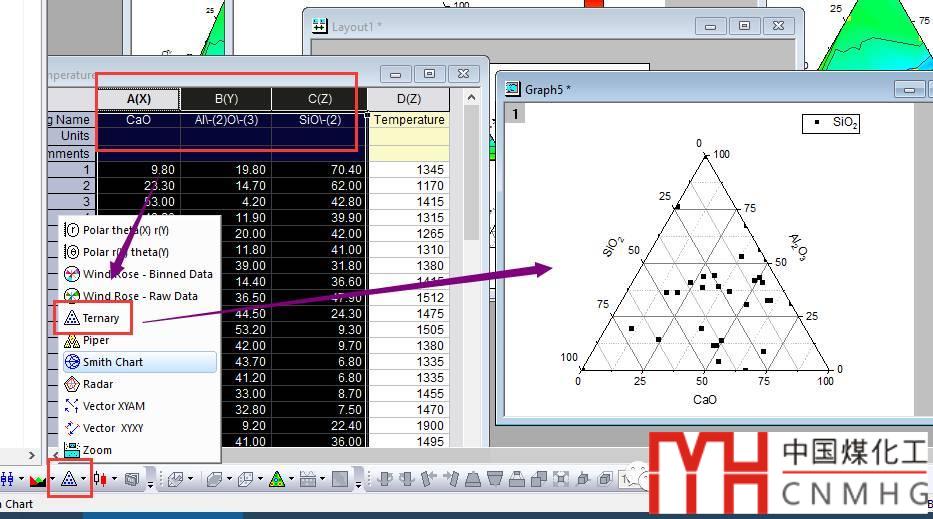

4. 使用前三列數據XYZ可以繪制Ternary Scatter圖【點我打開鏈接查看Ternary圖的繪制方法】。

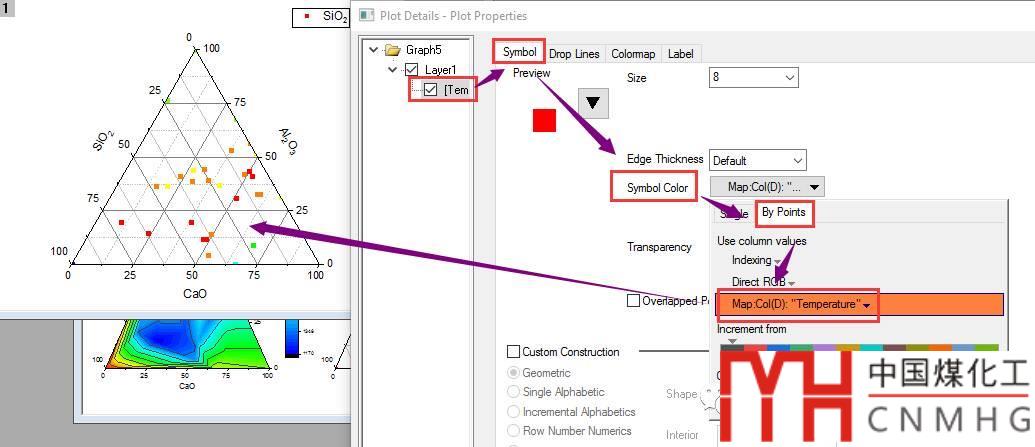

   1. 雙擊打開Plot Properties窗口，將Symbol標簽頁下的SYmbol Color設為By points->Color Mapping，選擇Col(D):Temperature。

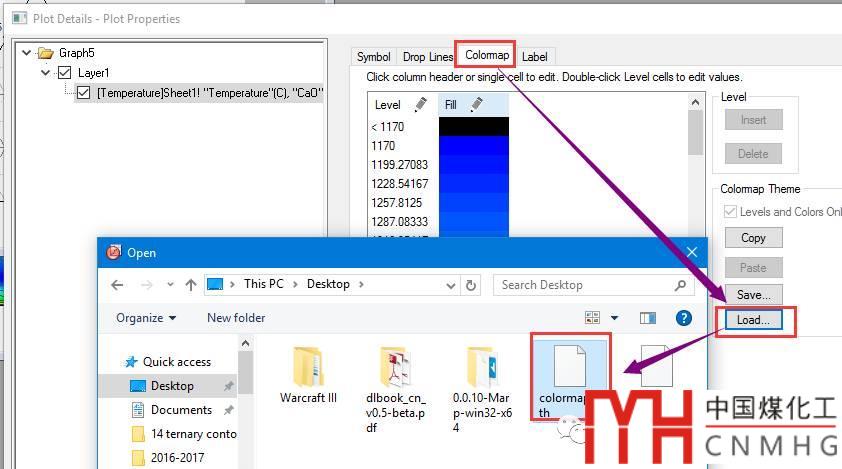

   2. 切換到Colormap標簽頁，點擊Load按鈕，導入前面保存的colormap.oth文件，使其配色與Ternary Contour圖一樣。

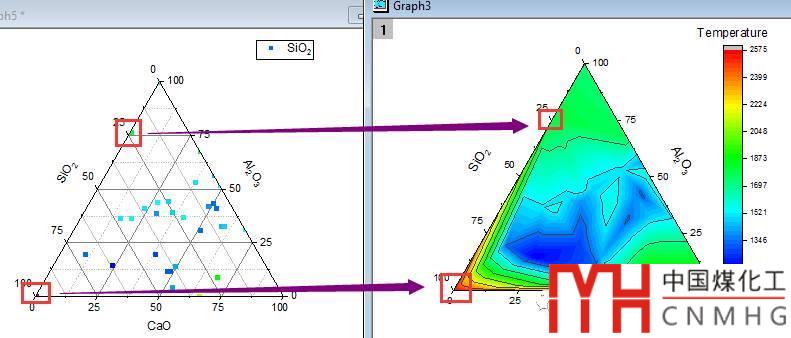

5. 進一步，將Ternary Scatter圖與Ternary Contour圖組合起來，更便于二者的比較。

   1. 在Ternary Contour圖左上角的Layer圖標上右擊打開Plot Setup對話框。

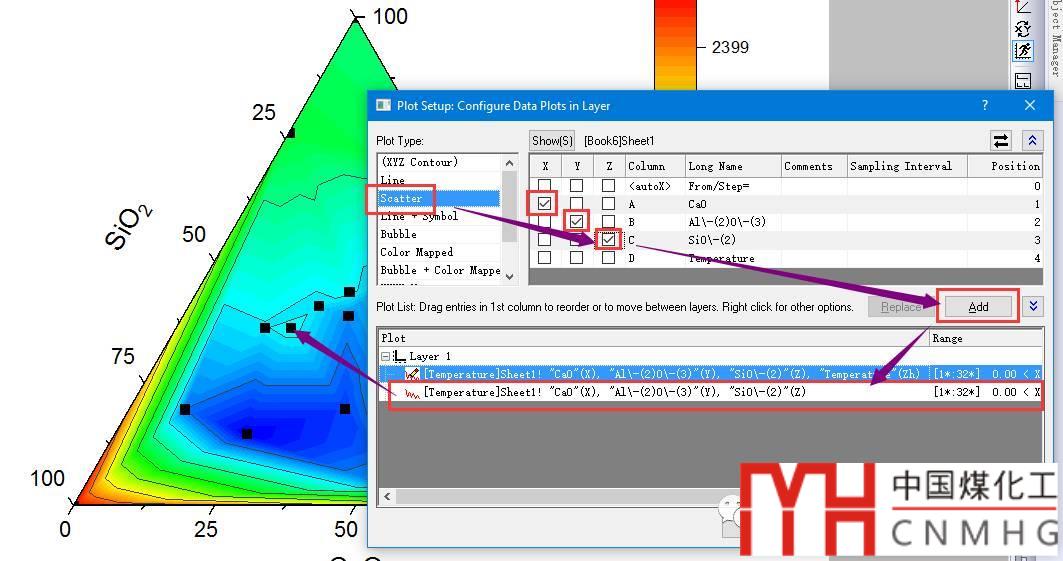

   2. 點擊選擇左側框中的Scatter，勾選右側框中的XYZ，再點擊右邊的Add按鈕，將Scatter圖添加到Ternary Contour圖中。





   3. 再次比較Ternary Scatter圖和Ternary Contour圖，二者表示了完全相同的信息，但Ternary Contour圖更炫酷一些。





6. 最后來張合集，你更喜歡那一幅圖？



所用軟件：OriginLab OriginPro 2017 @Windows 10 pro。
