CAD進階練習圖（四十八）
時間：2020-06-30
來源：CAD小苗
瀏覽：
初學者可以先通過信息的菜單：初學入門>繪圖練習中找到之前發布的一些帶講解或視頻的二維和三維練習?；螯c下面鏈接打開索引目錄：
二維練習圖三維練習圖CAD基礎練習圖（1-30）CAD基礎練習圖（31-64）
CAD基礎練習圖（65-100）

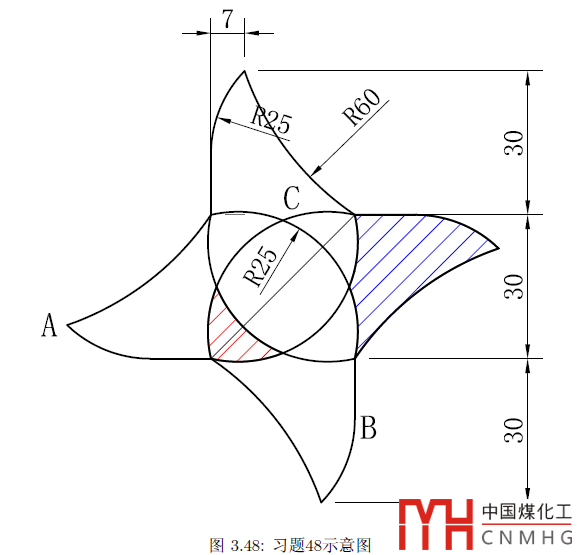

這張圖就比較簡單，只要知道兩條圓弧的半徑比就等于弦長比就會畫了。
答案：
1、AB的距離：19.6506
2、角ABC：51.9851
3、紅色填充面積：108.9815
4、藍色填充周長：100.8473

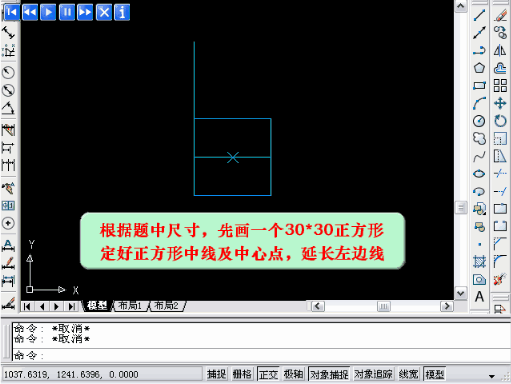

操作動圖如下：
注：由于信息只能直接發動圖，上面的播放、快進等按鈕不起作用！
