用過CAD的人都知道用清理PU功能可以清理掉一些數據，讓文件變小，有時能圖紙大小減少好幾倍。這些冗余的數據到底是什么？這些數據如何產生的呢？

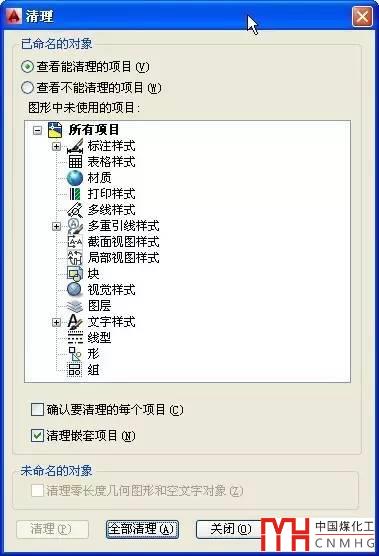

我們執行清理：PURGE（PU）命令，打開清理對話框，就可以知道可清理的數據到底有哪些，如下圖所示。

清理對話框已經告訴我們很清楚了，可清理的圖形包括圖中各種數據定義，例如圖層、文字樣式、標注樣式、線型、圖塊、組等等，除此以外，下面還有一個專門的選項：清理零長度的幾何圖形和空文字對象。

如果軟件檢測圖中某些數據可以被清理，數據項前就會顯示一個加號，我們可以單擊加號展開，查看可以被清理的數據。如果檢測到圖中有零長度的幾何圖形和空文字對象，這個清理選項才會被激活。

到底什么樣的數據是多余的可以清理的呢？

簡單地說，當某些數據被定義了但沒有在圖中用到，就是可清理的數據。對于圖層、標注樣式、文字樣式等這些格式大家應該很好理解。比如我們用到一個模板文件或者使用了專業軟件，新建圖中就可能有數個圖層，多個標注樣式，但我們?cè)诶L圖中只用到其中一部分，其他沒有用到的就可以被清理。但這些數據占用的空間并不大，除非這些數據異常的多，否則在清理時可以忽略。

通常在可清理數據中占用空間最多的是圖塊。大家通常認為一個圖塊被刪除或炸開后，圖塊就不存在了，因此有很多人為了方便插入和定位整塊圖形，會將大量圖形定義為塊或復制粘貼為塊，定位完后再將圖塊炸開后進行后續編輯。這種操作方式會造成圖形文件迅速變大，這種圖塊中圖形非常多，有時甚至是整張圖紙定義成圖塊，而圖塊被炸開后它并沒有消失，輸入插入（I）命令隨時可以插入此圖塊。我們要記?。?strong>圖塊一旦定義，在圖中就會保存一個圖塊定義，而插入到圖形中我們看到的被稱為”塊參照“，也就是圖塊定義被引用了一次。這樣做的好處是當圖中重復插入同一個圖塊時圖形的大小不會改變多少。圖塊一旦被定義，無論圖中是否還有此圖塊的參照，在被清理前定義始終存在！只要我們保持良好的習慣，不隨意定義圖塊或復制粘貼為塊，也就不會有太多多余圖塊，圖紙也就不會增大很多。

至于零長度圖形和空文字對象在低版本的圖紙中出現得比較多，后來CAD就在清理對話框中加入了這樣的選項。在CAD低版本，如果執行多行文字命令，沒有寫任何文字直接確定，會生成一個空文字對象，高版本已經不會有這種問題了。另外，零長度圖形和空文字對象還有可能是一些插件或軟件生成的。這個我遇到過，但次數不多，如果你在清理時發現這個選項被激活了，勾選上就可以了。

CAD中這些常規的冗余數據并不可怕，也好處理，之前我發過的一些文章中提到了一些特殊數據，如DGN數據、注釋性比例、圖層過濾器等，CAD也逐步提供了相應的功能進行處理。如果我們使用的是低版本，沒有提供相應的功能，我們可以用嘗試全選后復制粘貼到新圖或者WBLOCK(W)寫成塊文件的方式來進行清理。

冗余數據產生的原因主要有下面幾個：專業軟件或插件生成的，從其他圖中復制粘貼帶過來的，不太好的繪圖習慣，如果在平時繪圖時關注自己圖中冗余數據的類型和產生的來源，從根本上減少冗余數據產生的可能，我們就沒有必要做清理了。

以上技巧適合于AutoCAD、浩辰CAD等通用的CAD軟件。
