旋轉也是最基礎的編輯命令，基本操作也沒有什么難度，但相對比移動就復雜一些，而且有更多的技巧。

移動的常規操作

移動的常規操作就是先指定基點，也就是旋轉的中心點，然后指定一個角度，可以直接輸入角度值或用光標確定一個角度，如下圖所示。

常規操作沒有必要細講了，我們重點關注旋轉的另外兩個選項：復制和參照。

旋轉時復制

這個選項很好理解，就是在旋轉時，保留原圖形，然后再指定角度方向再復制一個圖形。這種操作不僅僅用在沿圓周旋轉復制圖形，更多地應用在繪制給定夾角的圖形，如下圖所示。

上圖種只有少數的角度是直接給出的跟水平方向X軸的夾角，更多給出的是跟上一段的夾角。由于這些角度并不是15、30、60這樣有規律的角度，也沒有辦法利用極軸，最簡單的辦法就是利用旋轉的復制選項。

旋轉復制時順時針方向角度應該輸入負值。如果對具體操作不了解，可以去學者做一下上面的練習。

CAD繪圖練習（四十七）——角度練習

旋轉時參照其他圖形的角度

旋轉還有一個參照參數，也就是旋轉時利用參照圖形的角度，通常用于將圖形或文字旋轉到與圖中的線平行。

選擇參照方式后，會提示輸入?yún)⒄战嵌群托陆嵌?。參照角度可以輸入角度，比如被旋轉的圖形是水平的，就直接輸入0，也可以從圖中拾取兩點。指定新角度的方式取決于旋轉圖形和參照圖形的位置。

如果旋轉圖形的基點在參照線上的話，指定新角度的時候可以拾取參照線上的點即可，如下圖所示。

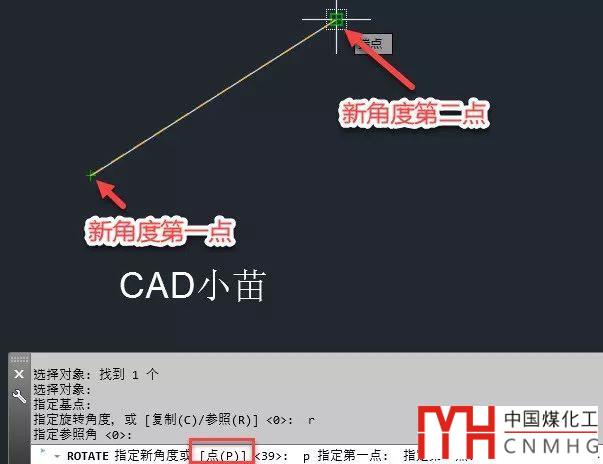

如果被旋轉的圖形不在參照線上，在指定新角度的時候，需要輸入P選項，通過兩個點來拾取新角度，如下圖所示。

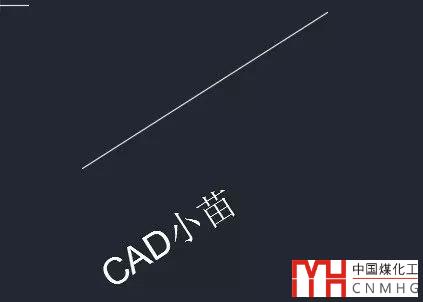

旋轉后的效果如下圖所示。

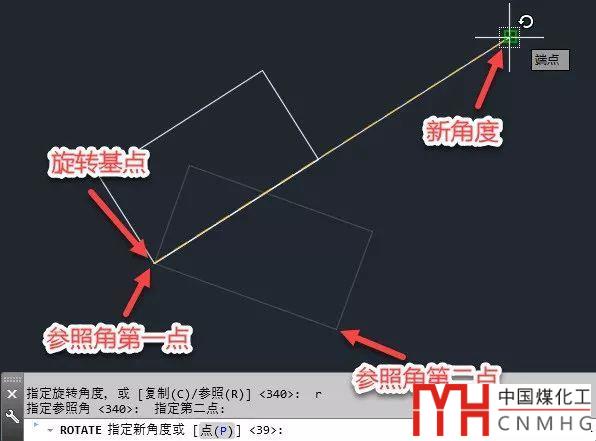

當然旋轉參照的角度還有其他應用，比如說要旋轉的角度是兩條參照線的夾角，選參照角和新角度的時候就需要選擇參照線的點，如下圖所示。

上面只是通過幾張圖簡單講解了一下旋轉參照參數的幾種應用，實際操作步驟打開可以試一下，然后想想在什么樣的場景下會用到這個參數。

旋轉命令的參照選項的操作確實有點復雜，還好，大多數時候我們都知道圖形要旋轉的角度，平時需要用到的時候并不多。
