教程 | Origin繪制最炫雙Y柱線圖、風向圖、彩虹指南針

時間：2020-09-03 來源：編輯之譚 瀏覽：




ORIGIN教程

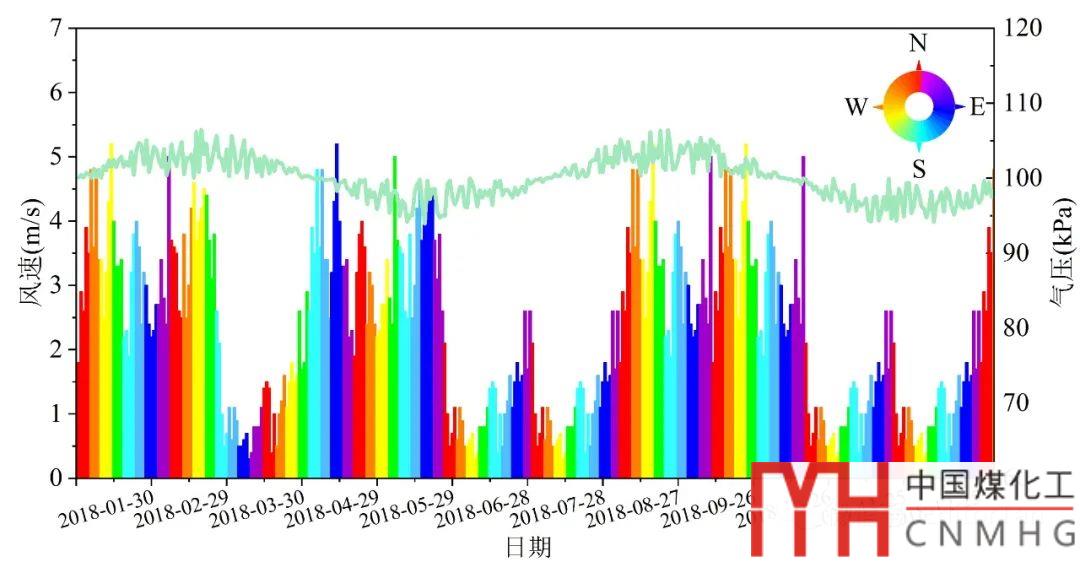

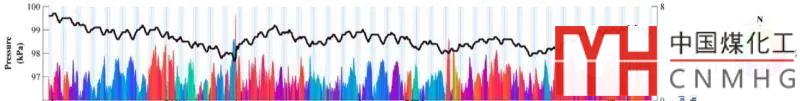

【導讀】太原科技大學的璇同學提出下面這張樣圖：
這是一張最炫的柱狀圖！有3大亮點：雙Y柱線圖、顏色映射、環形彩虹指南針圖例。

相信大家讀完本教程，可以輕松掌握這種最炫圖的畫法。文末有本教程“練習文件”獲取方式，可以下載同步操練。

文章末尾有【推薦閱讀】可查閱其他風向圖、矢量圖、風向Contour圖。

【1min視頻教程】
信息里發送“視頻號”可關注【科研繪圖】視頻號。

1. 數據表的準備

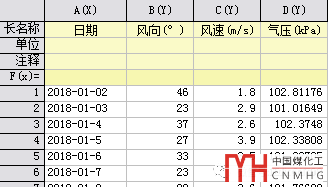

我們虛構一個Excel數據如下：

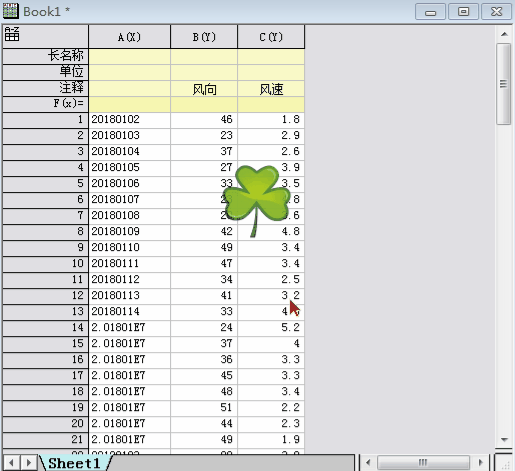

選擇Excel數據，在Origin2018中，粘貼到新建工作簿數據表中。我們需要對“日期”數據進行格式化為“2018-01-01”的格式。在Origin中的下拉遞增填充方式，與Excel操作極為相似。

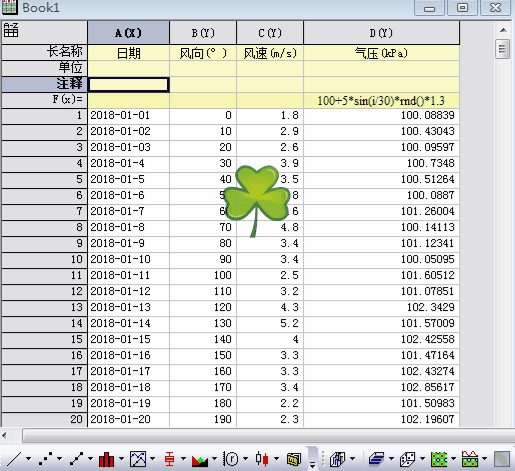

我們在Origin中準備好數據表如下：


2.挑選風速、氣壓繪制雙Y圖
（1）跳選數據繪圖

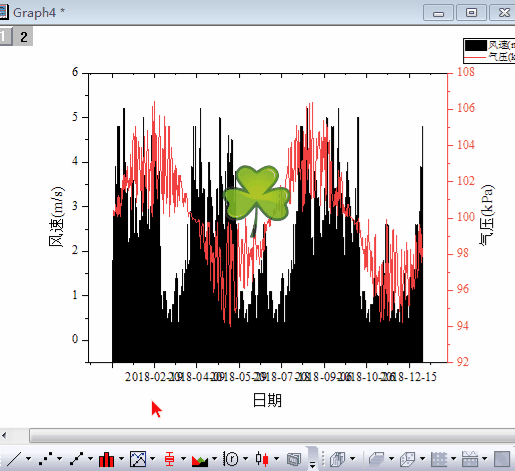

按Ctrl鍵不放，點擊A、C、D三列頂部的列標簽，實現跳選數據。點擊下方的雙Y工具。

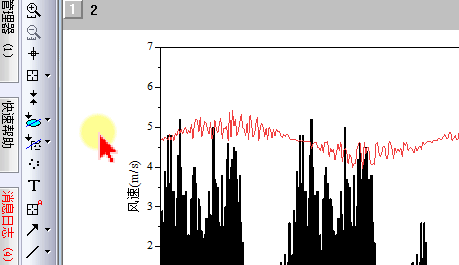

點擊曲線，再點擊下方的柱狀圖、折線圖分別將風速和氣壓改為柱線圖。

（2）調整橫軸
雙擊橫軸，范圍改為1~366，主刻度增量改為30天，橫軸標簽傾斜15°。

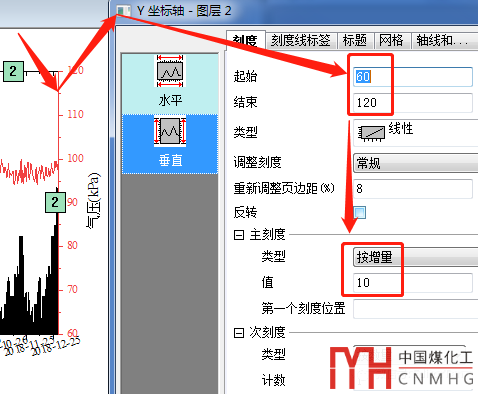

（3）調整右Y軸
壓曲線鋪滿了遮擋了柱狀圖，需要雙擊右Y軸，調整范圍60~120，分度為10。
（4）調整圖層寬度
這種時序圖，通常橫軸時間日期天數非常大，這里是一年366天，所以，默認的圖顯得比較窄，我們需要將寬度設置為高度的2倍以上。

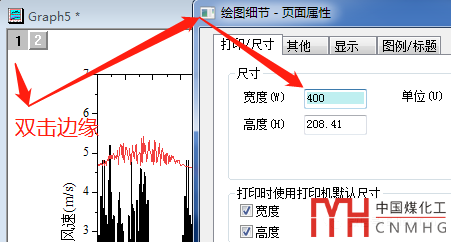

在圖層邊緣雙擊，修改寬度為400.
（5）隱藏上軸刻度線

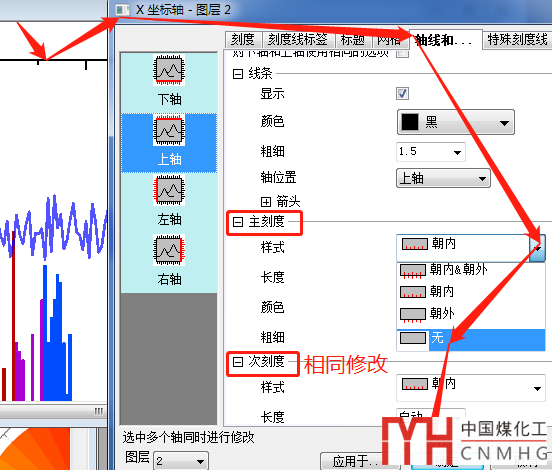

雙擊上軸刻度，點擊軸線與刻度線，將主次刻度線的朝向改為無。
（6）調整邊距

為了不讓頁面尺寸變化，我們通過“圖層管理”調整間距，讓圖層擴大至整個頁面。

在圖層邊緣，右鍵選“圖層管理”，將上邊距調整為5，必要時，點擊圖層按鍵盤←→鍵調整位置。

3. 設置柱狀圖顏色映射

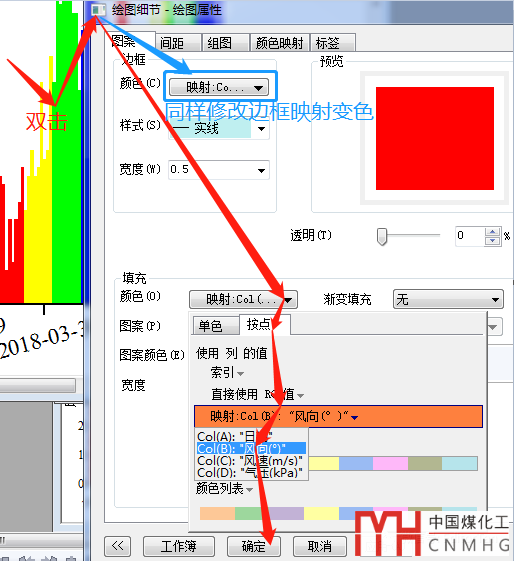

前面柱狀圖的高低表示風速的大小，接下來，我們需要將柱子的邊框、填充的顏色，映射為風向（B列的角度數據）。

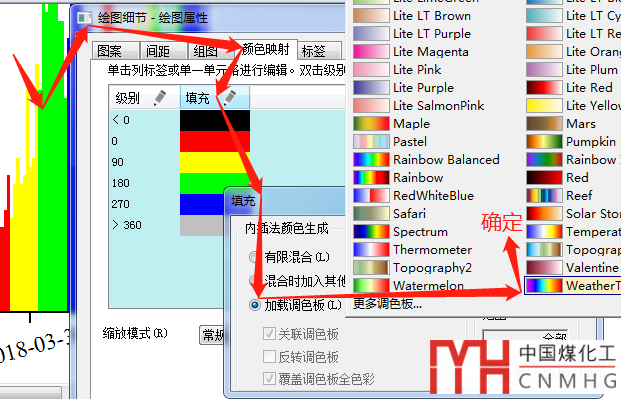

映射方式選擇“加載調色板”，選擇天氣溫度配色方案。

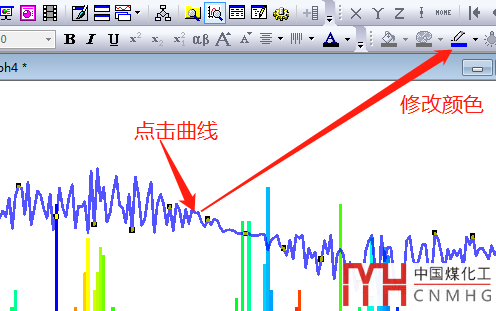

氣壓線的紅色，如果不喜歡，就修改。單擊線條，選擇上方工具欄的畫筆修改顏色；點擊右軸標題，選擇上方的A按鈕修改字體顏色。

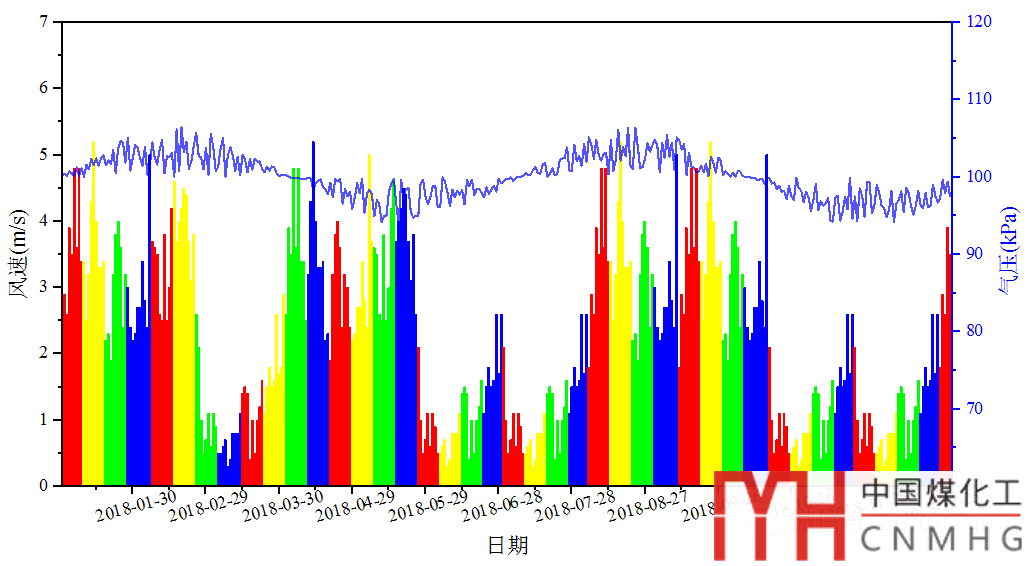

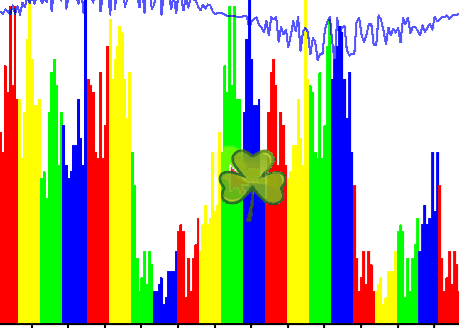

得到下圖的效果：
仔細檢查，發現顏色映射只映射了4個主級別，我們將次級別改為10，使顏色過渡效果平滑一點。

4. 彩虹環形指南針
（1）數據表
我們通過繪制一個風向玫瑰圖，調整繪制出一個根據角度（方向：東南西北）顏色映射的彩虹環。
限于篇幅，該彩虹環形指南針的繪制，將在下一期推出詳細教程。
（2）制作指南針

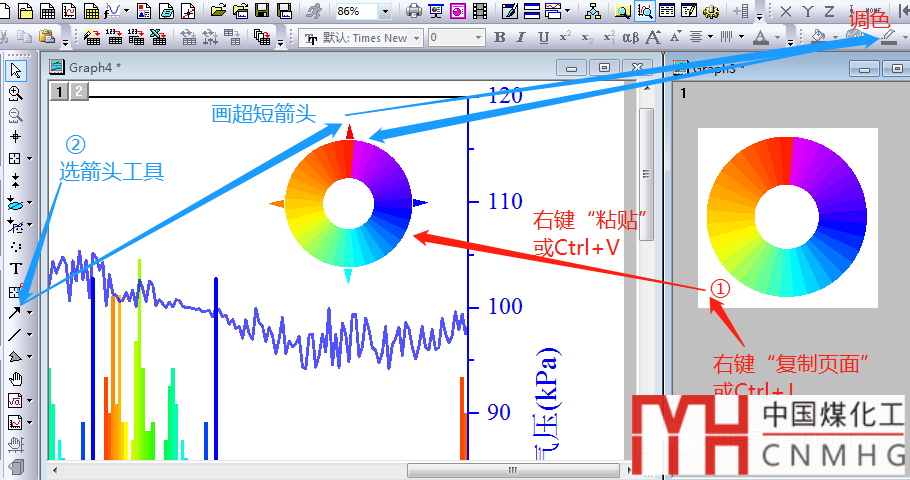

在圖中粘貼、調整大??；添加超短箭頭、調色。

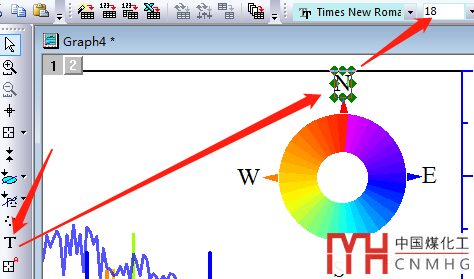

（3）添加字母NWSE

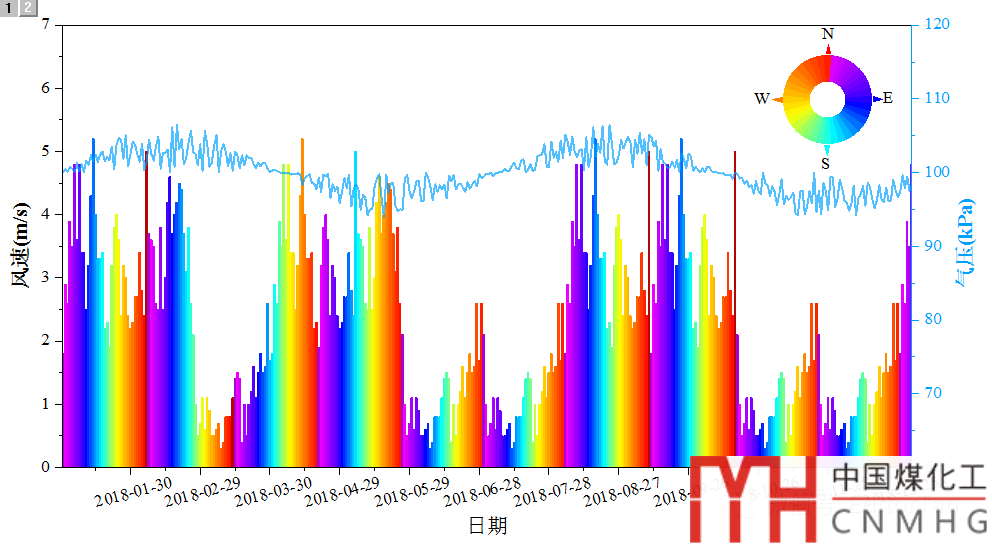

最終得到下圖的效果：
上圖風向變化具有高度的規律性，這是由于瞎編的數據。真實的實驗數據繪制此圖，將更加絢麗。
