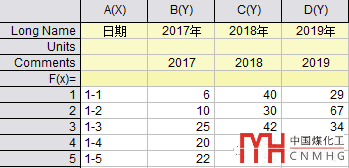

假設我們測試了2017~2019連續3年的臭氧級別數據。X為1月~12月的日期，3年是臭氧級別數據為3列Y，這樣組成一個XYY型數據表。

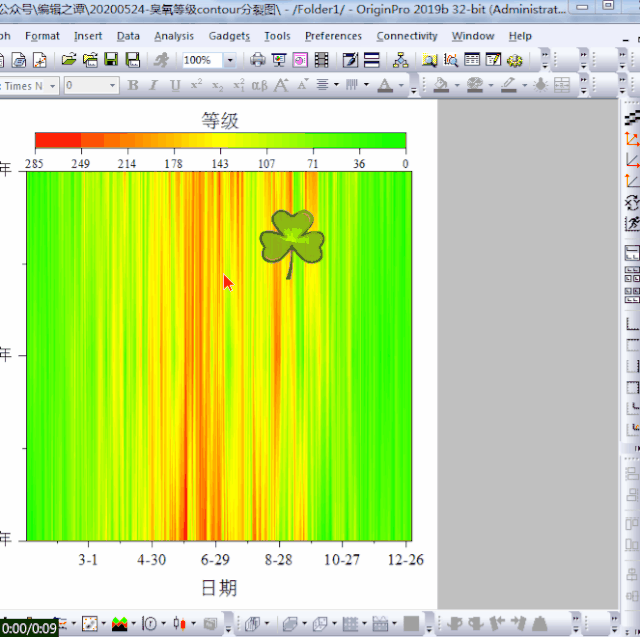

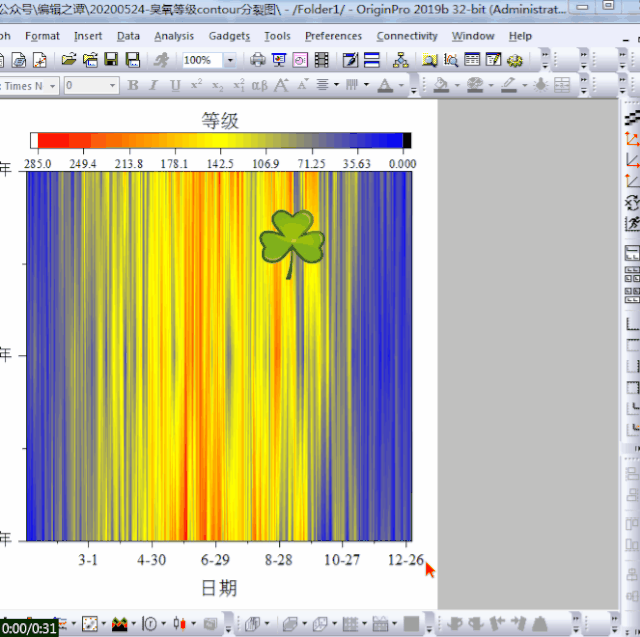

全選數據，點擊下方contour圖工具，雙擊等高圖，在彈窗中點擊Line，在彈窗中去除Show Lines下方的勾選，點擊hide all隱藏所有。點擊右邊工具欄的“跑男”按鈕關閉Speed mode快速模式。雙擊色階圖例，將色階方向改為垂直。將色階寬度200改為100。

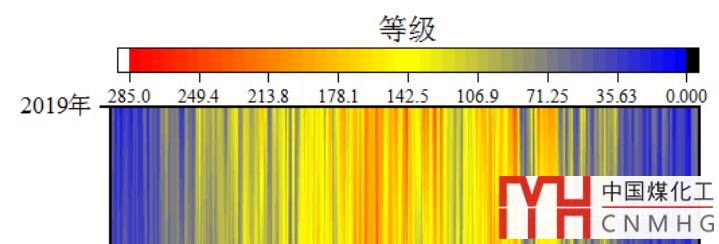

雙擊繪圖，點擊fill修改填充顏色改為3-Color Limited Mixing三色限制混色，修改三色分別為藍、黃、紅。最終得到下圖的效果（局部截圖）：

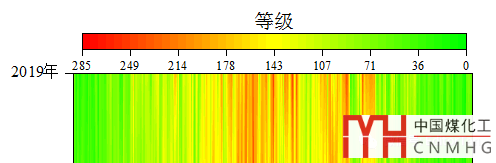

或?qū)⑷拗苹焐臑榫G、黃、紅，然后將色階圖例首尾兩端的色塊隱藏，最后修改色階刻度值為整數。

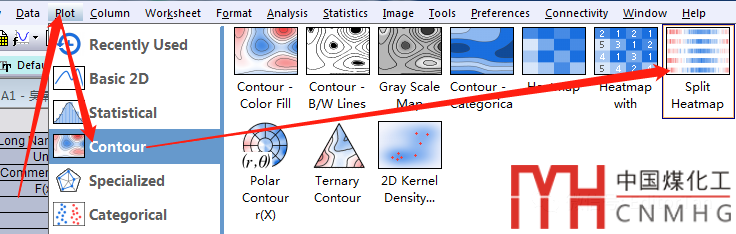

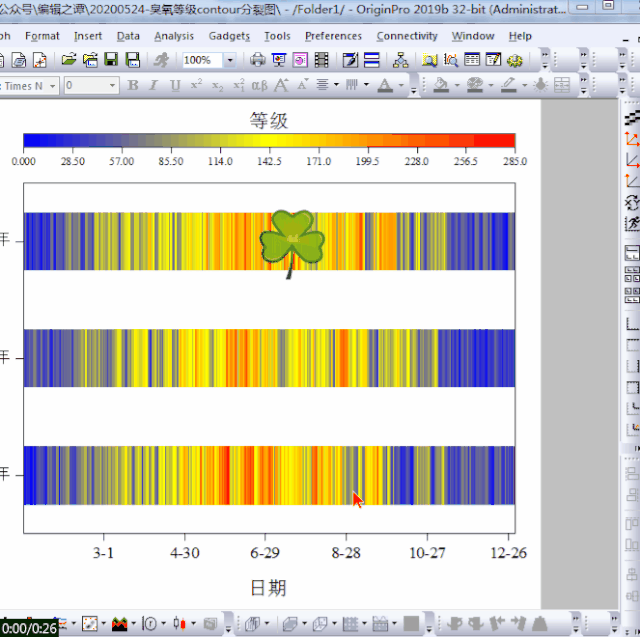

在origin下方繪圖工具中，通常只列出了常用的繪圖工具。更多酷炫的圖，還得從菜單“plot”中找到。全選數據，點擊菜單“plot”，選擇Split contour圖工具。

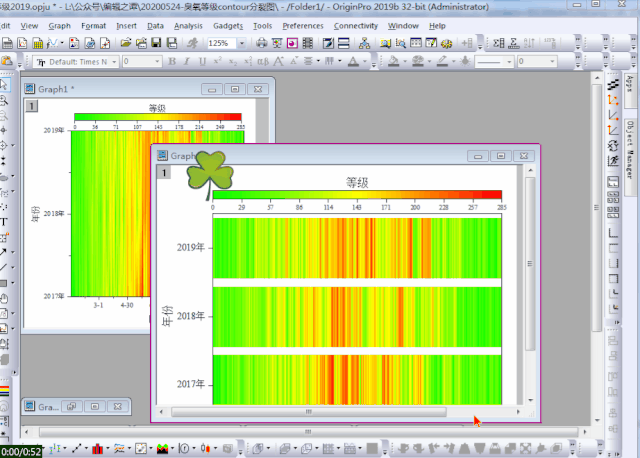

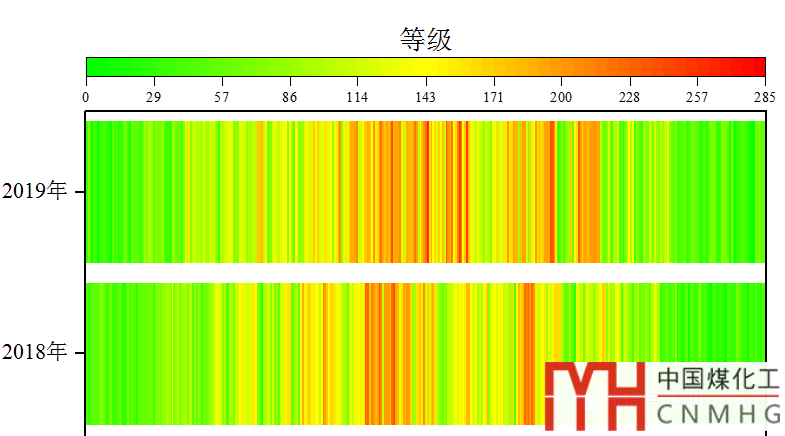

將3色混色改為綠、黃、紅，并調整contour圖的間距。

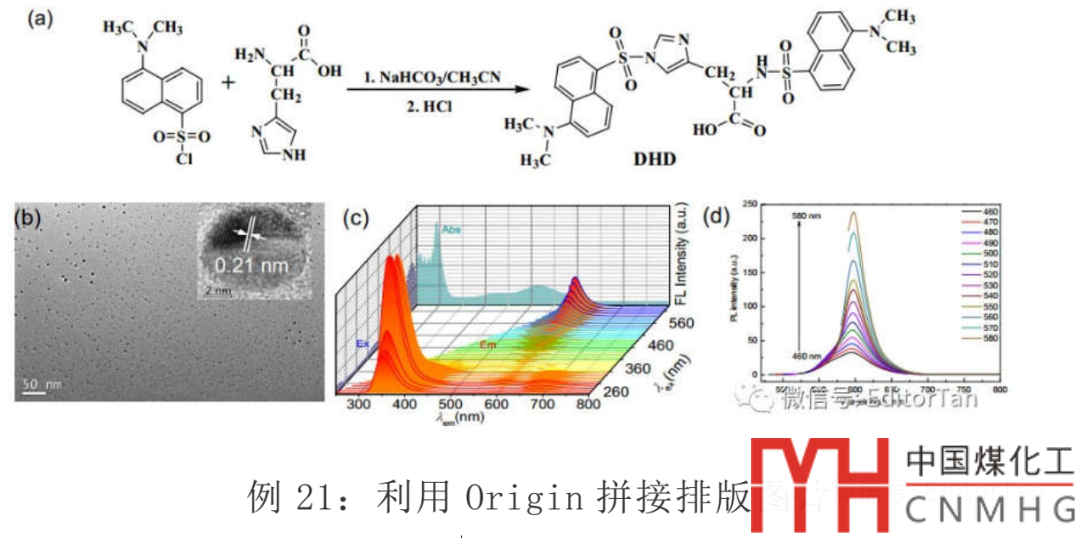

通常，我們需要對繪制好的圖片進行拼接排版。譚編的Origin特訓營第三天的課程上，介紹了兩種方法：布局Layout法、圖層合并法?！揪庉嬛T】信息里發送：origin，可以獲得回放視頻和課程演示文件的下載鏈接。
布局法很簡單，類似與PPT排版，簡單，但是難以保持圖片和文字大小的一致性。這里我們利用圖層合并法，將前述兩種contour圖合并為一張圖。

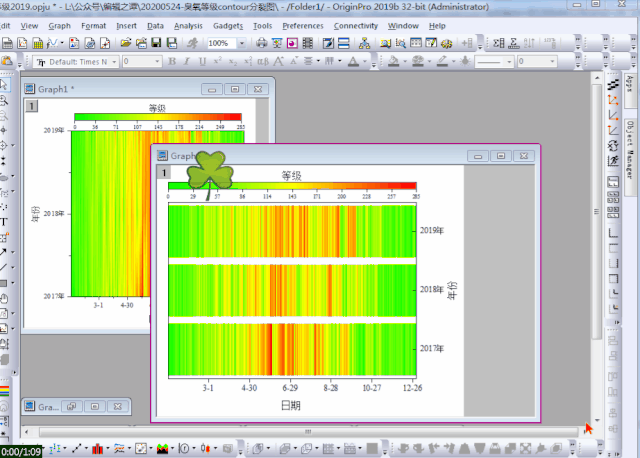

兩張圖需要肩并肩排列的話，通常需要將右圖的Y軸及標題安排在右邊。這里我們對分裂contour圖進行右Y處理。
接下來，圖層合并。將其他無關的繪圖最小化，只保留需要合并的兩個圖。然后點擊右邊工具欄的Merge工具。

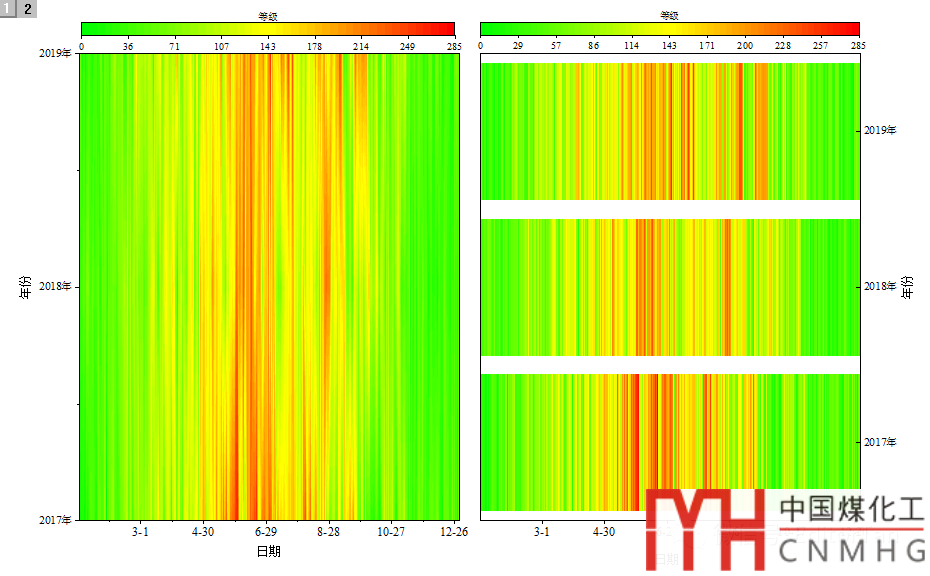

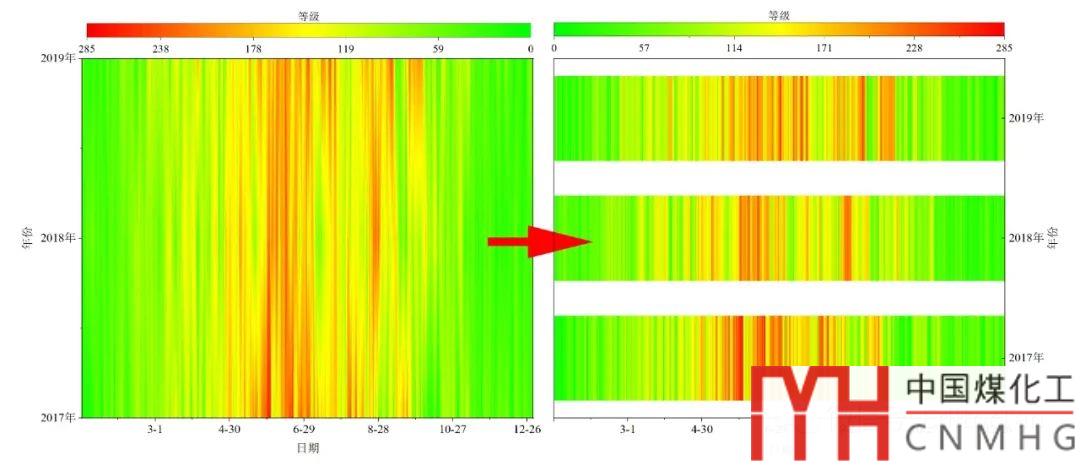

上圖中，可以修改1行2列（并排）或2行1列（豎排），然后調整橫向、縱向間距為2，上下左右間距為12。最后修改文字大小、調整圖例位置。最終得到下圖的效果：
