做了Double-Y看看，似乎還很亂

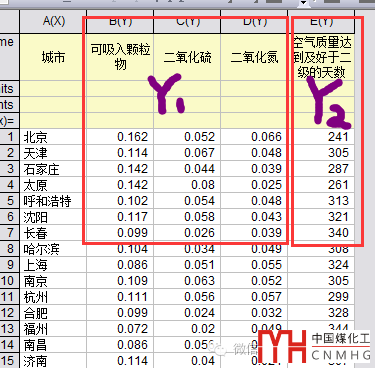

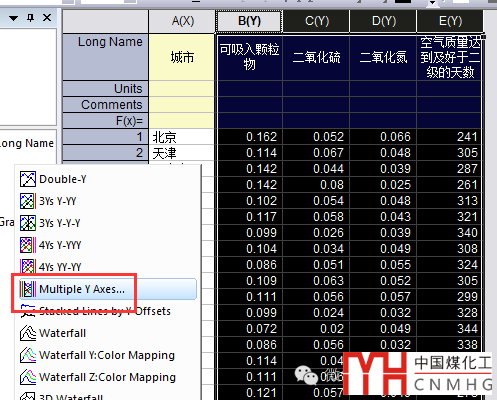

1. 選擇插入Multiple Y Axes

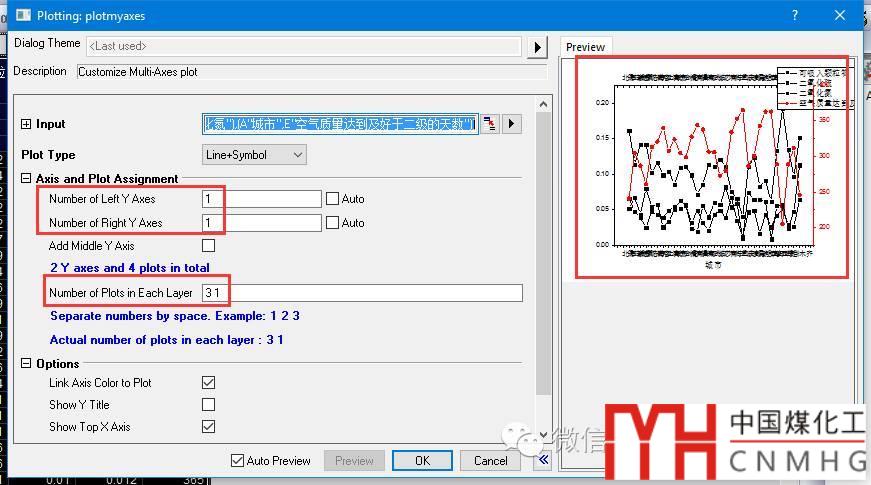

2. 【‍關鍵步驟】在設置對話框中，左右Y軸個數均為1（Double-Y），Number of Plots in Each Layer設置為“3 1”（中間為空格）！

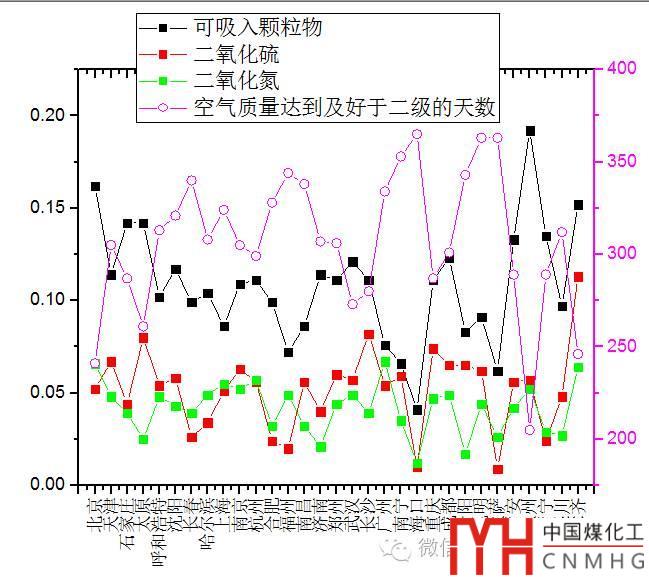

3. 完成Double-Y

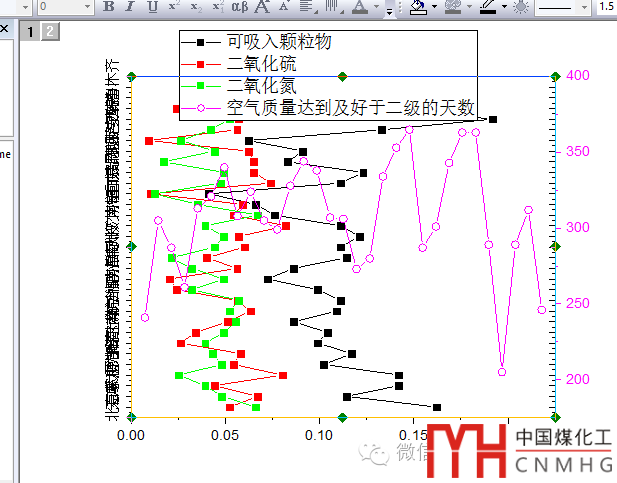

4. 調整一下坐標軸格式和數據顏色，比想象中的感覺要差，而且橫坐標要歪著頭看，歪著頭看，歪著頭看！




橫向的Double-Y看著不舒服，換縱向的看看?

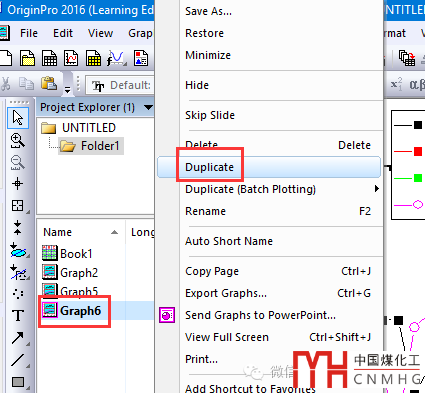

1. 把上圖Duplicate一下（右鍵，Duplicate）

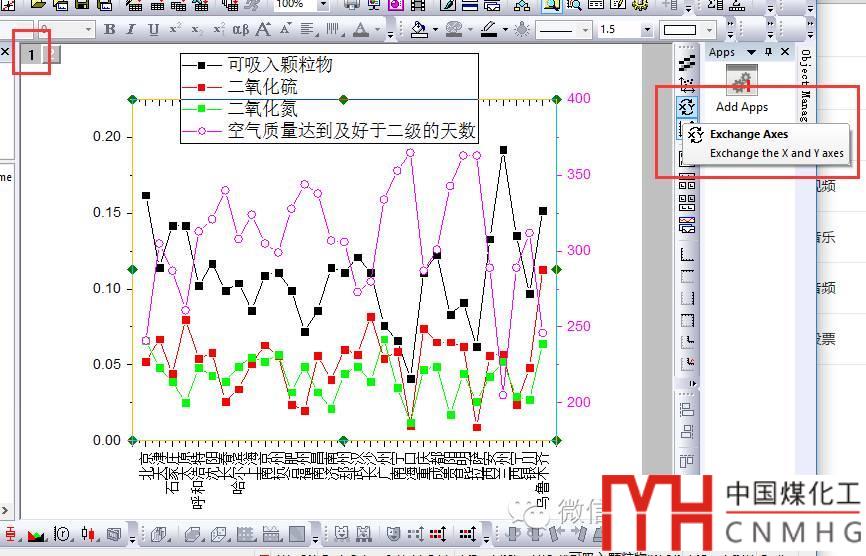

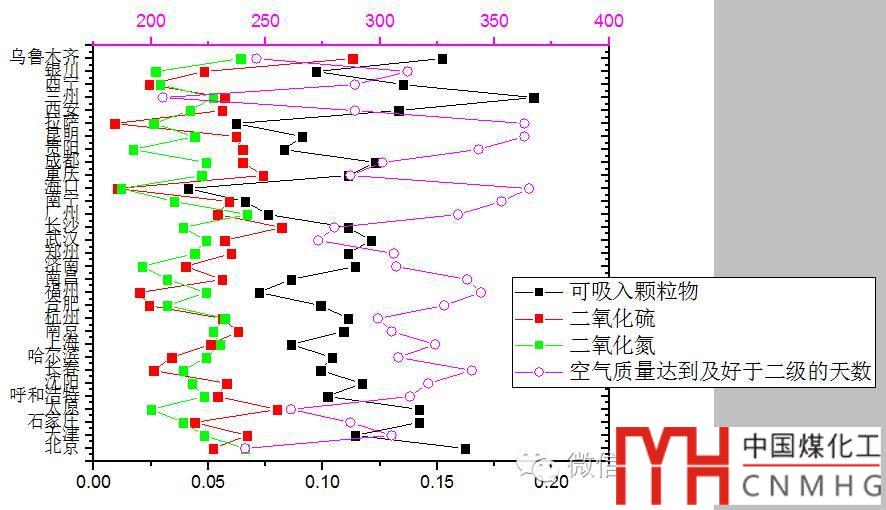

2. 使用Exchange Axes功能，交換X和Y軸






3. 同樣方法交換圖層2中的X和Y軸

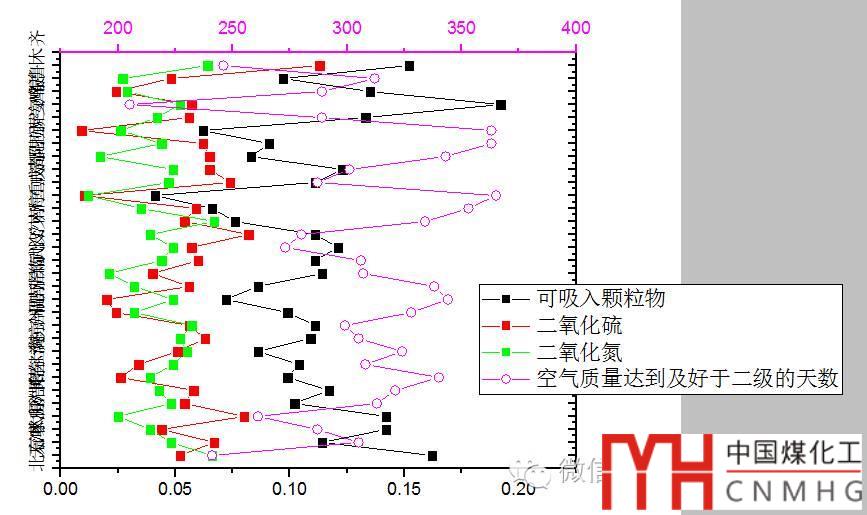

4. 調整X軸的標簽（豎向的軸（城市）依然是X軸，盡管變了位置），變得好看了嗎？沒有！但不要歪著頭看城市名了。





怎么辦？使用什么樣的圖才能更好的可視化這組數據？不妨試試并列的組合圖。

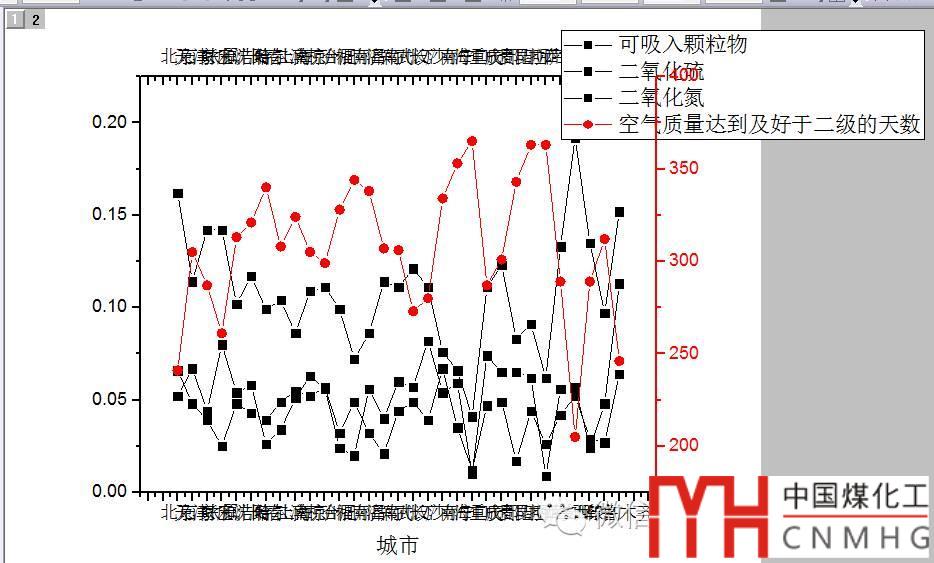

1. 繪制最最最普通的Line+Symbol圖，然后Exchange Axes功能交換其X和Y軸




2. 使用Extract to Layers功能將上述Line+Symbol圖分解為有4個圖層并列的組合圖

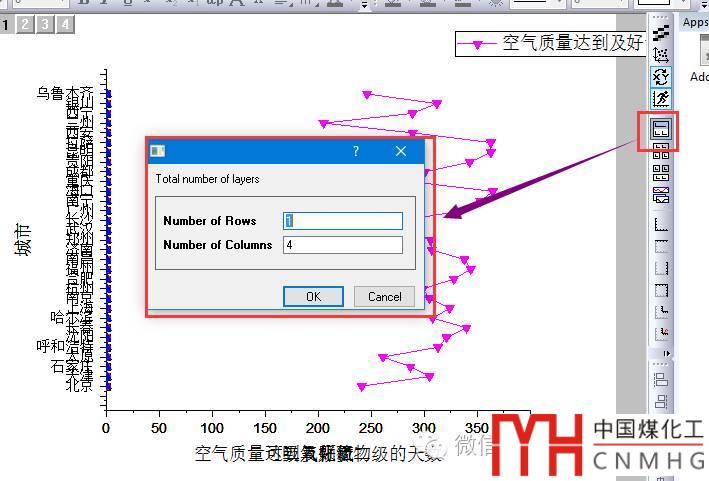

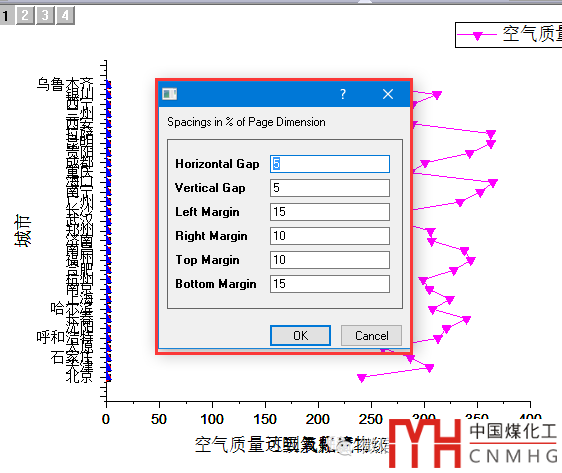

   1. 圖層布局為1行4列



   2. Gap和邊界可以使用默認值

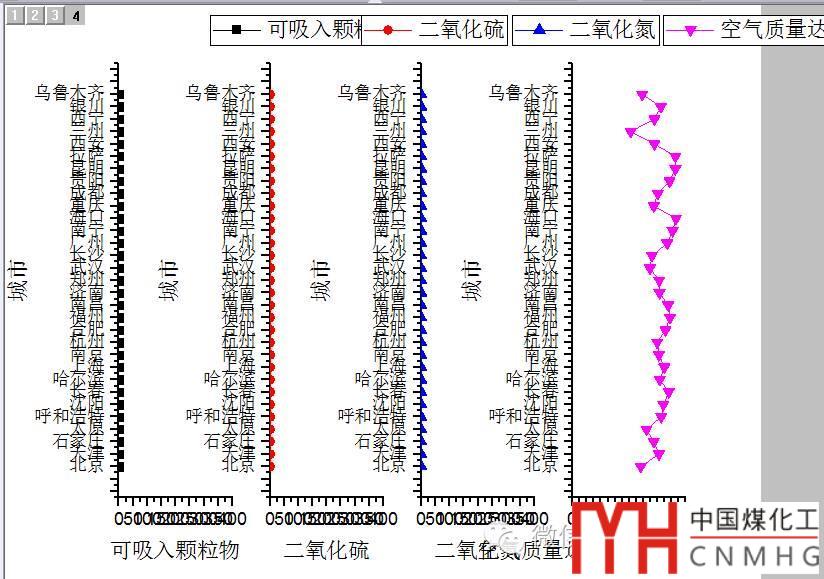

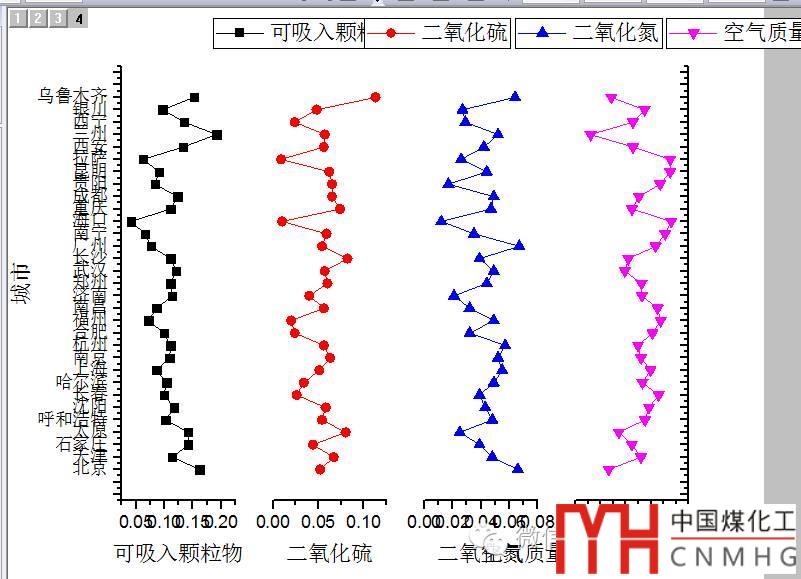

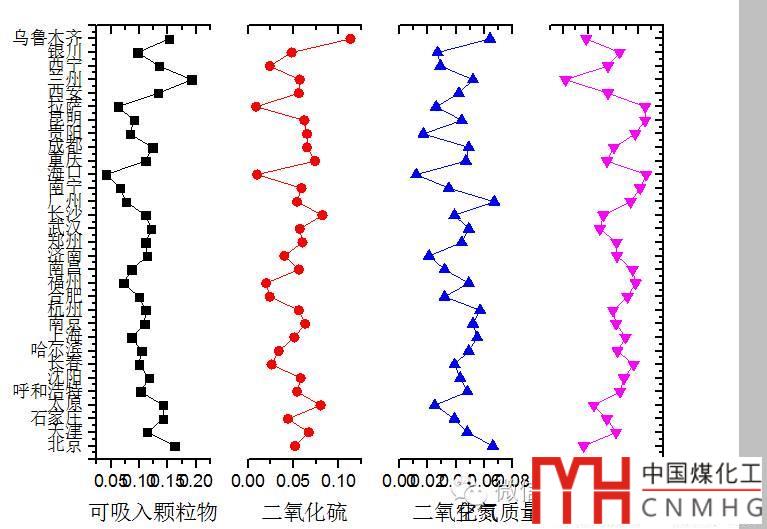

   3. 初具雛形，1行4列，4個圖層，并列的組合圖





3. 組合圖的格式設置

   1. 標尺范圍，使用Rescale（快捷鍵CTRL+R）功能，自動調整坐標軸范圍

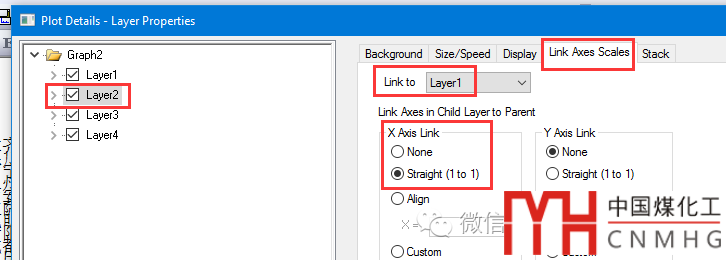

   2. 將圖層2-4鏈接到圖層1，其X軸的范圍設置為Straight (1 to 1)，即具有相同的X軸范圍（再次提醒：豎向的軸（城市）依然是X軸，盡管變了位置）。

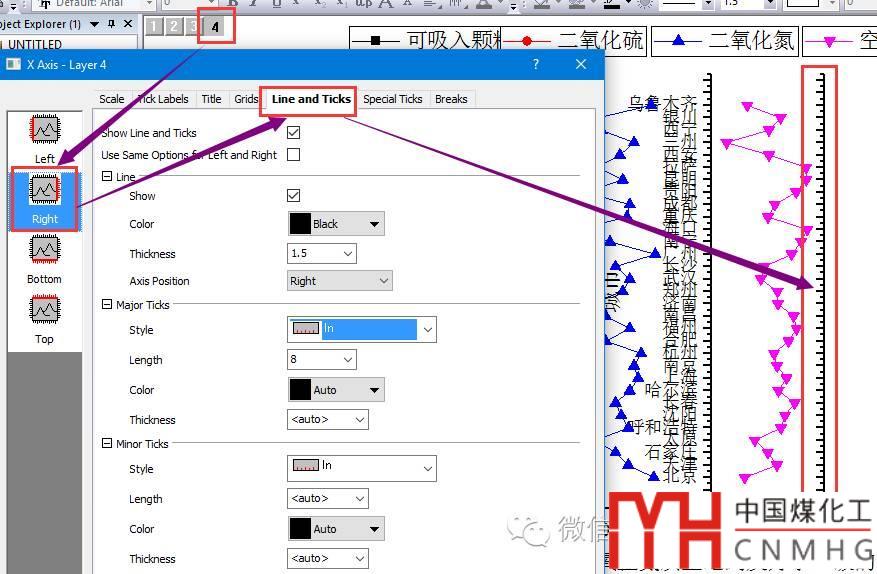

   3. 對于圖層4，顯示右側的坐標軸





   4. 刪除圖層2-4左側坐標軸的標題，標簽以及Ticks。





   5. 刪除上部顯示的Legend

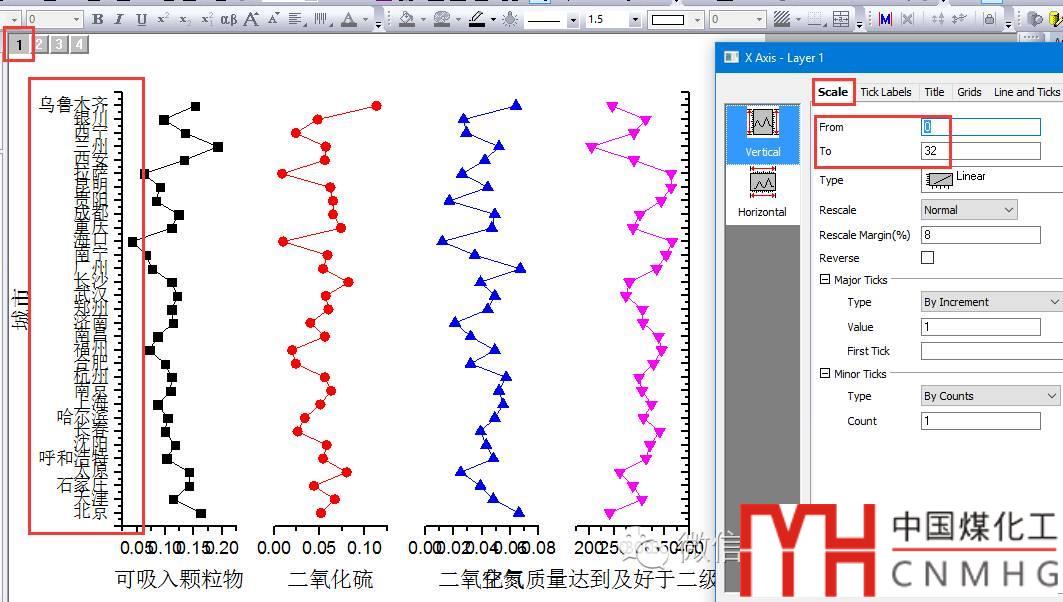

   6. 調整圖層1左側坐標軸的范圍為0~32，其他圖層會自動調整，因?yàn)榍懊嬉呀?jīng)將圖層2-4鏈接到圖層1，其X軸的范圍設置為Straight (1 to 1)

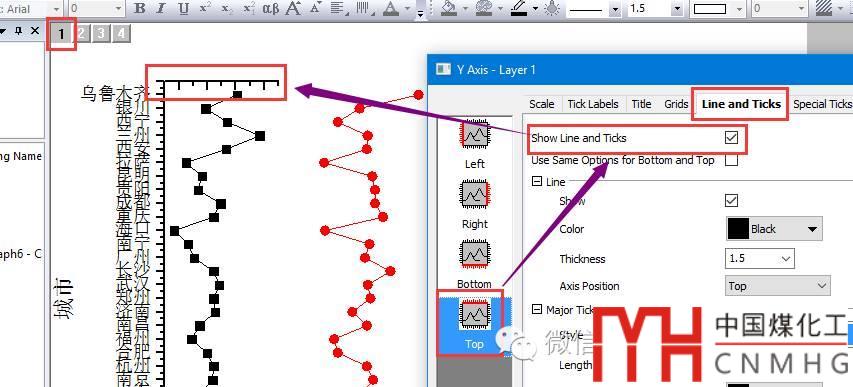

   7. 添加圖層1-4的頂部坐標軸（Top Axes），與顯示圖層4右側坐標軸的方法類似

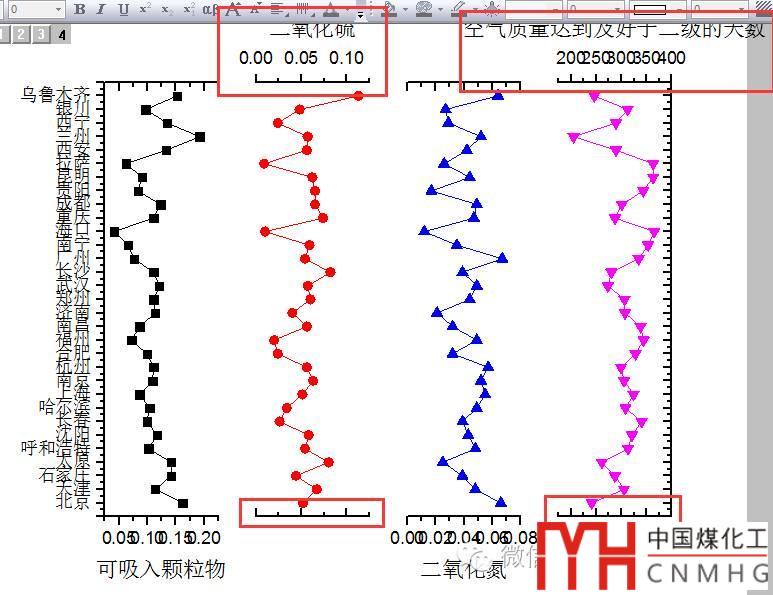

   8. 將圖層2和4的橫軸的標題和標簽顯示在上方

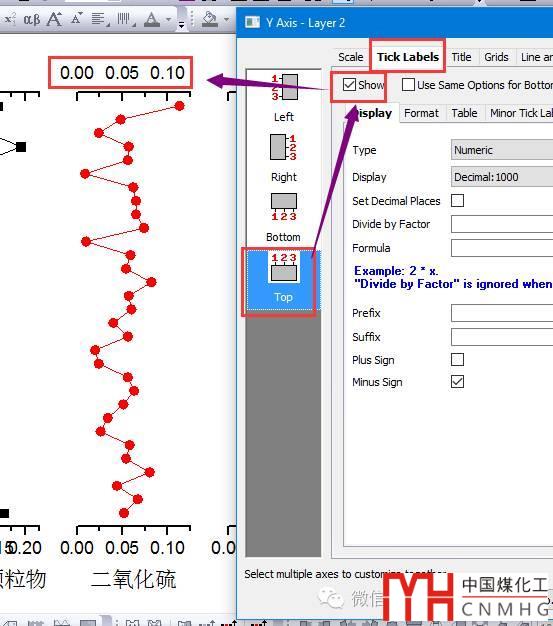

      1. 顯示標簽（Tick Labels）

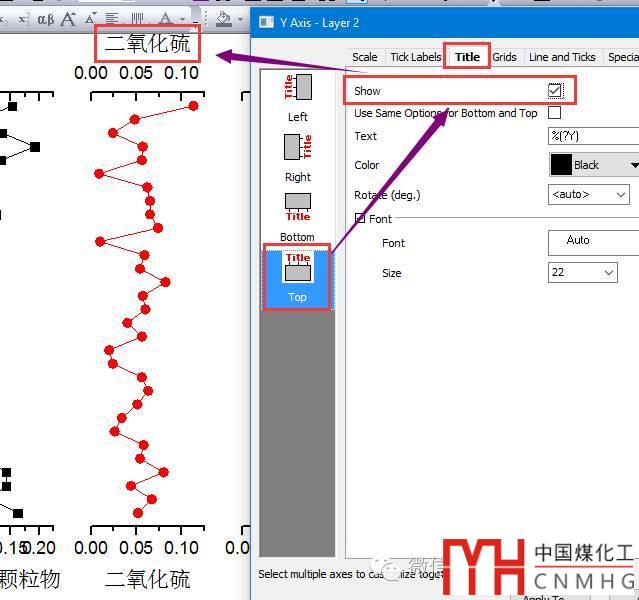

      2. 顯示標題（Title）









      3. 頂部坐標軸的Ticks方向?yàn)?strong>Out

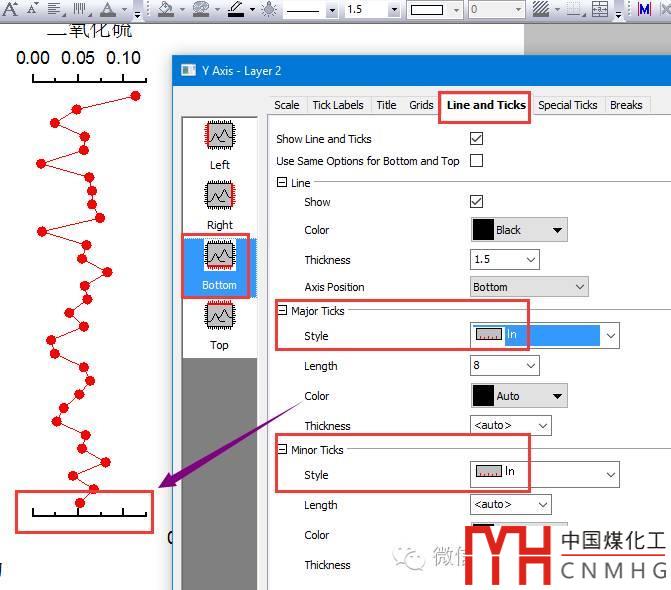

      4. 刪除圖層2底部坐標軸的標題與標簽，其Ticks方向?yàn)?strong>In







      5. 同樣方法設置圖層4頂部和底部的坐標軸

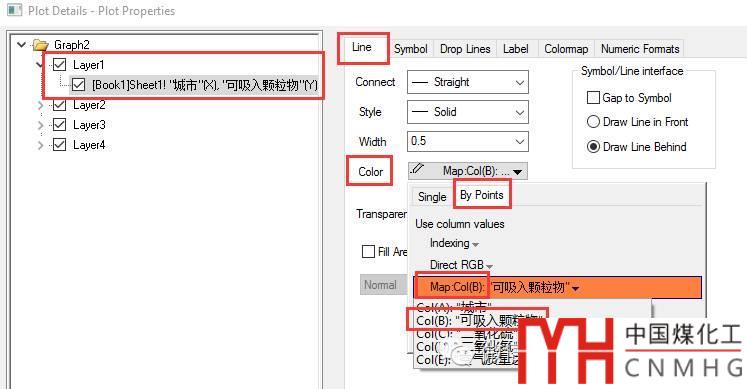

   9. 設置各個圖層中Line+Symbol圖的顏色，使用相應圖形的Y列數據來Mapping上色。

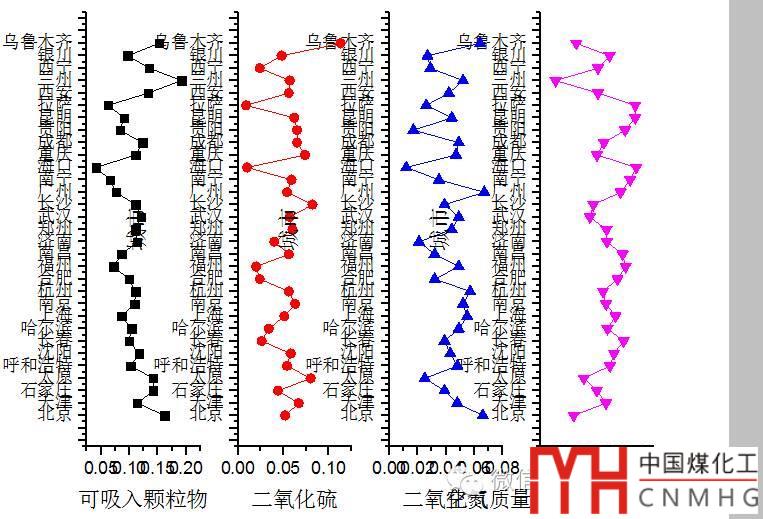

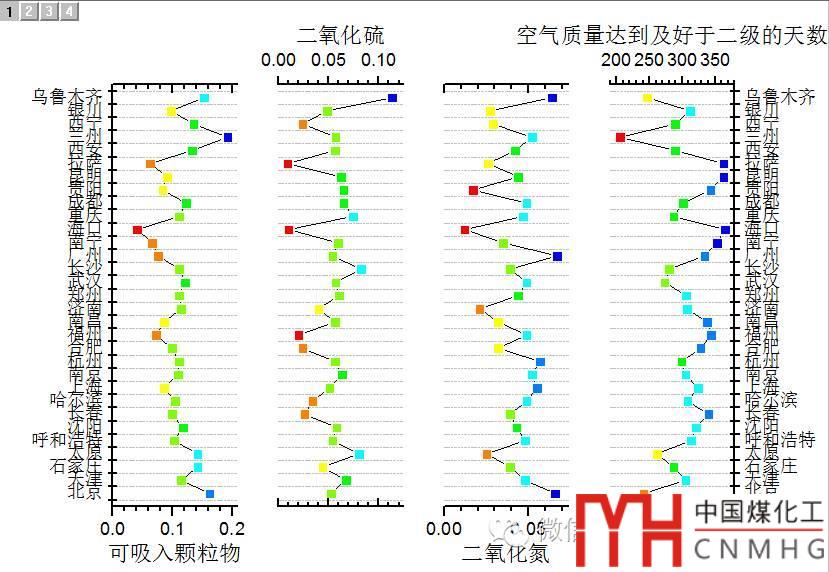

   10. 添加網格線，調整坐標軸的間隔，圖形位置等進行進一步優化。

4. OK!
