同線型一樣，CAD中（無論AutoCAD還是國產浩辰CAD）的填充圖案都是以圖案文件（也稱為圖案庫）的形式保存的，其類型是以“.pat”為擴展名的純文本文件。可以在CAD中加載已有的圖案文件，并從中選擇所需的填充圖案；也可以修改圖案文件或創建一個新的圖案文件。

1. 填充圖案定義格式

與線型定義類似，填充圖案的定義由標題行和模式行兩部分組成。

(1) 標題行：由填充圖案名稱和填充圖案描述組成，標題行以“*”為開始標記，填充圖案名稱和描述由逗號分開，其格式為：

*pattern-name [,description]（“填充圖案名稱[，填充圖案描述]）

(2) 模式行：由圖案直線定義和填充線的控制信息組成，一個填充圖案中可以定義多種類型的圖案直線（CAD對圖案直線的數量沒有限制。），其格式為：

angle, x-origin, y-origin, delta-x,delta-y [, dash-1, dash-2, ...]

其中各項意義如下：

• angle：填充線圖案直線與水平方向的夾角。

• x-origin、y-origin：第一條圖案直線經過的坐標點。

• delta-x：相鄰的兩條圖案直線沿畫線方向上的偏移值。

• delta-y：相鄰的兩條圖案直線之間的偏移值。

• dash-1, dash-2,...：圖案直線的規格說明，與上節中簡單線型的定義相同。

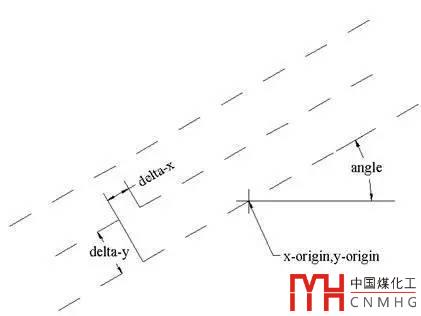

圖1填充圖案定義

當用戶使用一個填充圖案，CAD首先生成一條通過由x-origin和y-origin指定點的圖案直線，然后根據偏移距離delta-x和delta-y來產生其余的圖案直線，生成具有無限平行直線的直線族，并使用所有選定的填充邊界對這些圖案直線進行裁剪。如果在填充圖案定義中包括多種類型的圖案直線，則CAD通過上述方式對每種圖案直線依次繪制，并疊加在一起產生較復雜的圖形。

例如：在CAD自帶的填充文件中對SQUARE圖案的定義如下：

*SQUARE,Small alignedsquares

0, 0,0, 0,.125, .125,-.125

90, 0,0, 0,.125,.125,-.125

注意圖案定義文件的每一行最多可包含80個字符。CAD忽略空行和分號右邊的文字。

2、填充圖案的創建

由于填充圖案文件也是純文本格式的，因此用戶可以在CAD環境外使用任一文本編輯器直接打開或創建填充圖案文件，并對其內容進行補充和修改。

實例 創建“USER”填充圖案

(1)使用Windows附件中的“記事本”程序創建一個新的文本文件。

(2)在該文件中添加如下內容，如下圖所示。

*USER,the custom pattern byuser

0, 0, 0, 0, 1, 1, -1

0, 0, 0.5, 0, 2, 1, -1

90, 0, 0, 0, 1, 1, -1

90, 0.5, 0, 0, 2, 1, -1

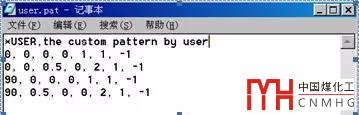

圖2“user.pat”文件

(3) 將該文件保存在CAD安裝目錄下的UserDataCacheSupport子文件夾中，并命名為“user.pat”。

在低版本的一些CAD中在安裝目錄下有一個PATTERNS目錄，具體復制到什么目錄，可以輸入OP，打開選項對話框，看看CAD的支持路徑有哪些。

(4) 重新啟動CAD，打開“填充圖案”對話框，在“類型”下拉列表中選擇“（自定義）”項，對話框中將自動顯示出用戶定義的“USER”填充圖案的信息，如下圖所示。

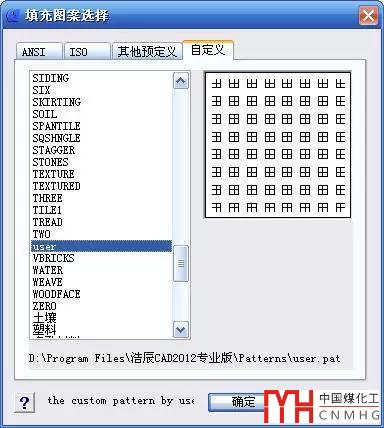

圖3使用自定義填充圖案

注意CAD系統對用戶所創建的填充圖案文件有以下要求：

(1) 一個文件中僅含有一種填充圖案定義。

(2)填充圖案名稱必須與文件名相同。

也可以將此填充圖案定義粘貼到CAD默認的填充文件后面，例如在記事本打開AutoCAD的acad.pat或acadiso.pat浩辰CAD的gcad.pat或gcadiso.pat，將上面的定義粘貼到文件的最后面，也同樣可以在填充對話框中調用。帶ISO的是公制填充圖案，不帶ISO的是英制的填充圖案，如果在定義填充圖案時按毫米設置的線長，就粘貼到*cadiso.pat后面，如果按英寸設置的就粘貼到*cad.pat后面。
