科研繪圖，不只是數據曲線圖，還包括3D結構圖、示意圖甚至封面圖。同學，該學點C4D了！
這不，Dr.Dragon 博士給大家演示一下鈣鈦礦的C4D畫法！歡迎大家關注【C4D科研繪圖】！

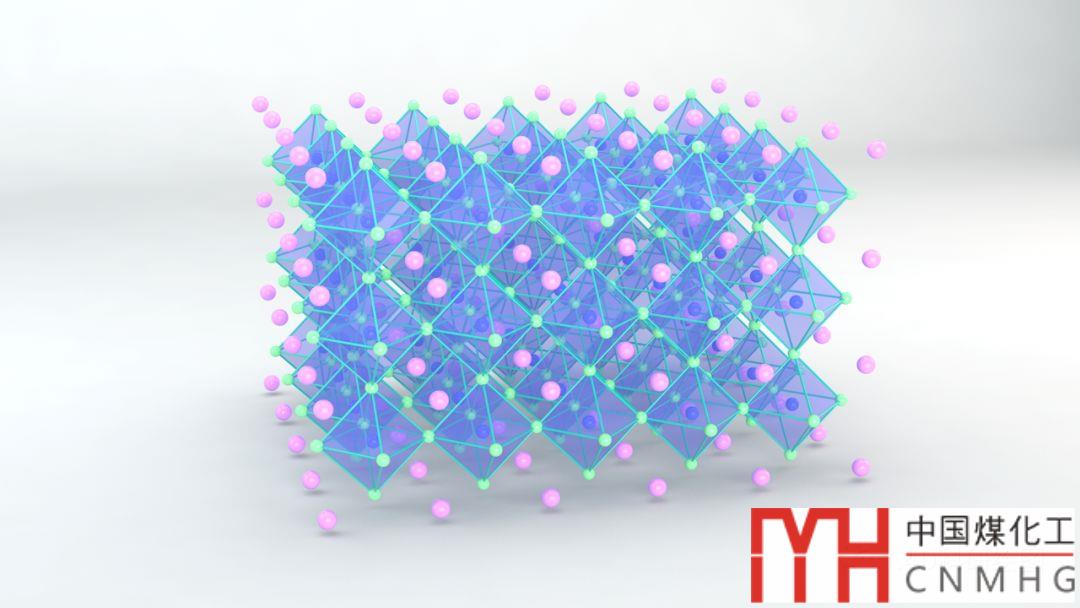

鈣鈦礦模型看似很復雜，但是試劑的建模過程并不難，原因在于這一類的模型其實都是由一個結構單元組成的。
所以此類模型的關鍵在于找到模型的結構單元，然后先創建結構單元，剩下的交給克隆就可以嘍。
（1）創建球體，半徑默認，分段數3，取消勾選理想渲染得到正八面體結構；
（2）復制兩個，其中一個添加晶格生成器，球體半徑和圓柱半徑均為3；
（3）創建球體，半徑10，作為中心原子；
（4）創建球體，半徑12，克隆，模式為對象，克隆對象為復制得到的第二個正八面體；
（5）創建球體，半徑13，克隆，模式為對象，創建正方體，半徑默認，作為克隆對象；
（6）選中所有對象，編組，添加克隆命令，模式為網格，步長200.
（感覺好像整個模型都是克隆出來的
）
