CAD的文字分為兩種，一種是單行文字，一種是多行文字。單行文字就是每個文字對象只有一行，而且格式比較單一。多行文字對象則可以寫多行，并且可以設置段落、分欄等各種格式。

CAD的多行文字編輯器就像一個小的WORD軟件，功能非常豐富，下面簡單給大家介紹一下多行文字編輯器的基本操作和常用參數。

不同版本CAD的多行文字編輯器的界面不太一樣，早期版本是一個對話框，在對話框中編輯完文字才能看到文字在圖面上的效果，這種方式經常會因?yàn)闊o(wú)法預知在圖面上的效果而需要反復編輯。

到了高版本，實現了在位編輯，文字編輯框變成了完全透明的效果，文字做到了所見即所得，以前的對話框演變成了工具欄和標尺，到了高版本，有了RIBBON界面后，文字編輯器被放到了頂部的面板中，圖形窗口中只能看到標尺。

高版本功能更全，下面我們就用高版本給大家進行介紹。

創建多行文字的基本操作

多行文字的命令是MTEXT，我們?cè)诓藛魏凸ぞ邫谥幸材苷业蕉嘈形淖值拿罨虬粹o，但通常我們都直接輸入多行文字的快捷鍵T來書寫文字。

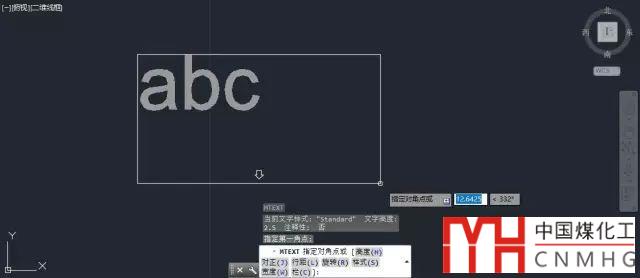

輸入T，回車，軟件會提示確定多行文字的第一個角點，并同時顯示一個樣例文字，默認為abc，讓我們可以看到當前文字樣式的效果。

在圖中單擊一點確定多行文字的一個角點，因?yàn)槲淖滞ǔＪ亲髮?duì)齊的，所以通常先定義左上角，然后向右下角拖動，確定多行文字的范圍，如圖所示。

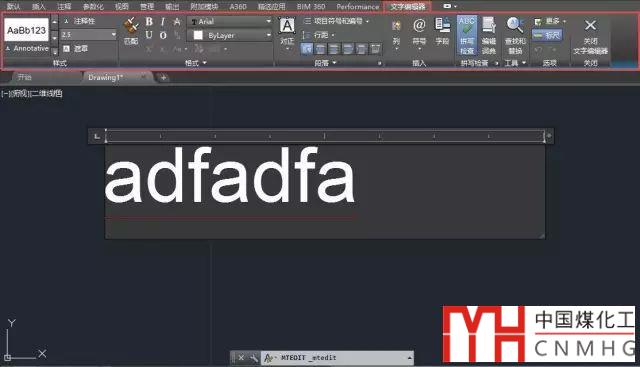

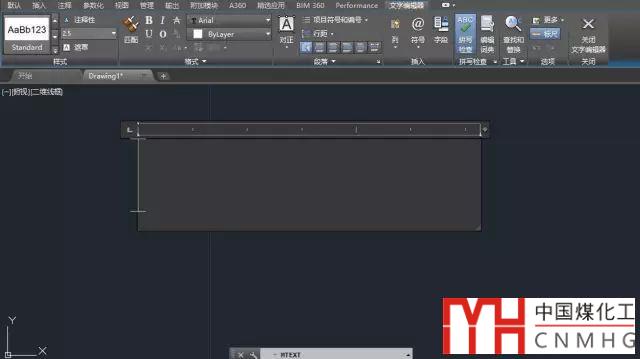

在圖中單擊確定多行文字的另一個對角點后，正式進入多行文字編輯器，會顯示標尺及多行文字編輯器的各種工具，如圖所示。

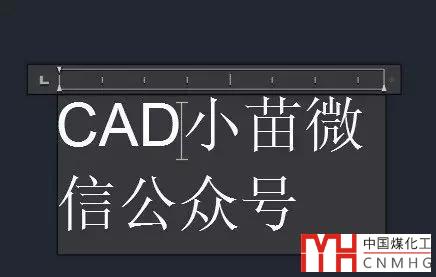

輸入文字，直到文字自動換行，如圖所示。

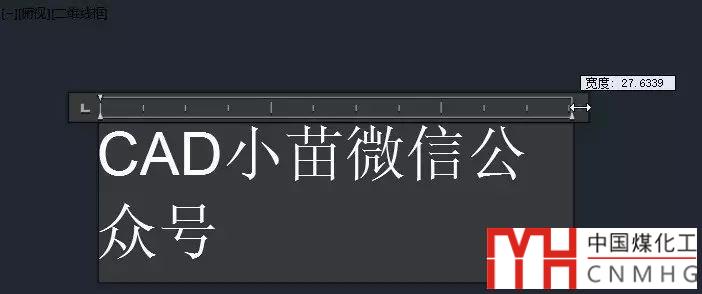

將光標停留在標尺的右側的♦上，光標呈左右箭頭狀時向右側或左側拖動，觀察文字的變化。

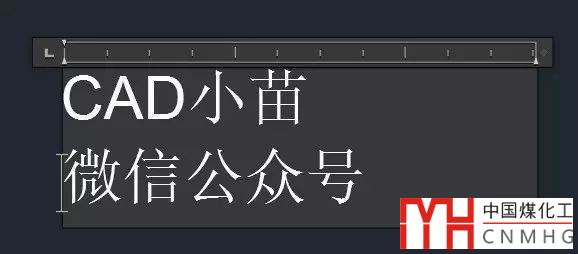

將光標移動到第一行中間位置并單擊，回車，讓后面的文字到下一行。

在多行文字外面單擊，確定多行文字內容并退出多行文字編輯器，單擊選中剛編寫的多行文字，可以看到雖然在文字中間加了回車，但文字還是一個整體。

雖然多行文字編輯器提供了大量的功能，但上面就是多行文字最常用的操作，確定范圍、輸入文字、自動換行或回車換行，調整多行文字的寬度等。

多行文字編輯器相關參數簡介

多行文字編輯器有大量的按鈕，其實就分為幾塊：文字樣式字體設置、文字格式設置、段落格式的設置、插入符號字段等。這里就簡單介紹一下。

樣式設置

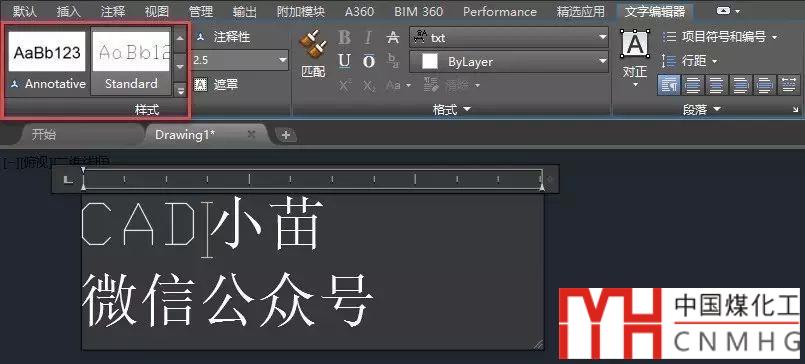

文字樣式最好在多行文字輸入之前就設置好，比如我們要輸入中文，就必須要設置一種可以支持中文的文字樣式，否則，如果再輸入完后再修改文字樣式，中文已被替換成宋體，可能會無法變回來。

字高也是如此，如果文字樣式?jīng)]有設置字高，我們也不打算使用多行文字編輯器的默認字高，最好在書寫文字前就設置好。有些版本的CAD如果后設置字高后都無法用格式刷或特性面板編輯字高。

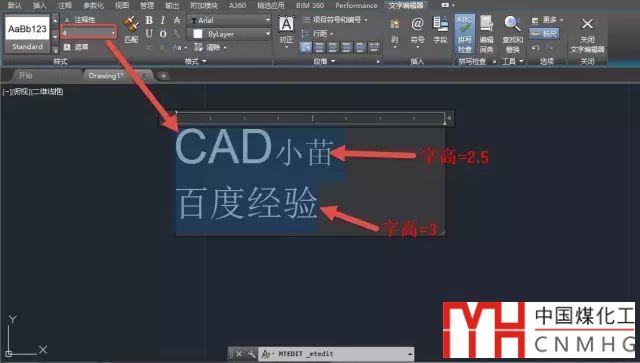

在多行文字中不同的文字可以設置不同的字高，但針對個別文字單獨設置的字高將無法通過文字對象的字高參數進行控制。

格式設置

粗體、斜體、下劃線、上劃線等這些格式跟WORD等軟件類似，選中文字，然后單擊相應的按鈕就可以應用效果，還有一些特殊的格式的應用，如堆疊文字，比較復雜，只能單獨介紹了。

段落設置

多行文字不僅可以輸入多行，而且還可以輸入多段，因此后來又增加了段落的設置，這些應該比WORD簡單，大家看一下就應該清楚了。

插入

在多行文字中也可以設置類似WORD的分欄的效果，還可以插入符號和字段。字段是一種動態文字，后面再單獨給大家介紹。

制表位

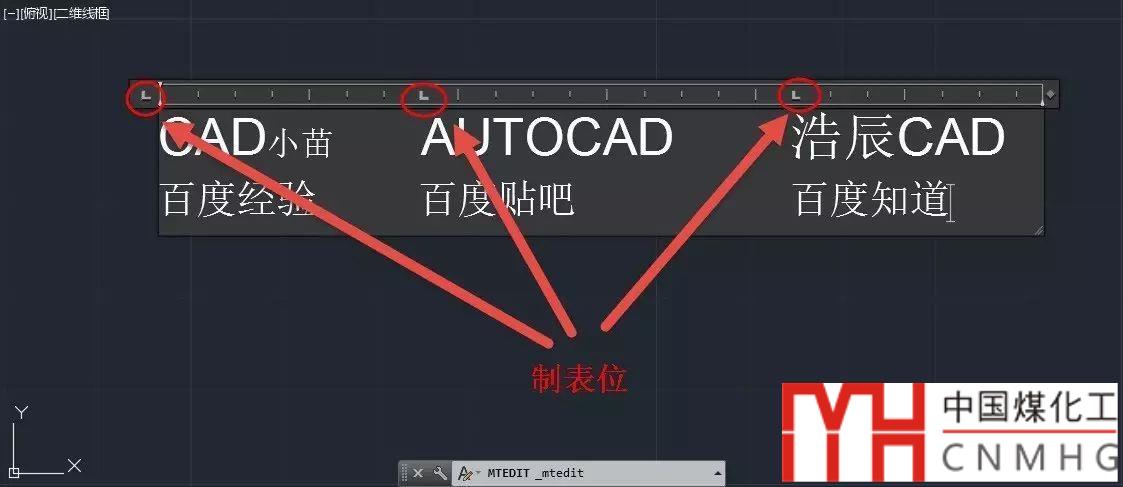

在標尺上一定文字單擊，我們還可以添加各種制表位，可以讓文字按這些制表位對齊，制表位有多種，單擊可以切換，添加制表位后按TAB鍵可以制動將光標定位到下一個制表位，如圖所示。

小結

前面說了，CAD的多行文字編輯器就像一個小的文本編輯軟件，功能很多，要想每項功能都將清楚了，可以寫一本書。

上面只是簡單地介紹了一下多行文字的基本操作和各項參數，大家感興趣的話可以挨個功能看看，如果有疑問請留言，我們可以根據大家的疑問再詳細介紹

• 以上技巧適用于AUTOCAD和浩辰CAD等類似的CAD軟件

• 各版本CAD的多行文字編輯器界面和功能并不完全相同，具體操作請參看你的CAD界面
