當我們選擇帶擴展數據或有代理對象的圖形，或者圖中有孤立圖形數據的時候，都可能導致無法復制或粘貼無效，關于這些原因和解決方法比較明確的圖紙，之前文章已經介紹過。

CAD圖紙無法復制粘貼的解決辦法？

但有一些網友發過來的一些奇葩圖紙卻無法用上面的方法解決，圖中圖形都全部刪除，也清理過了沒有孤立的圖形數據，仍然無法復制粘貼，即使是新畫一條直線，也是如此。

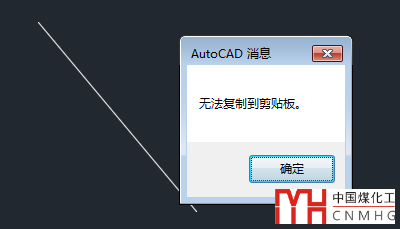

不同圖紙還表現不一樣，有的圖紙選擇直線后，CTRL+C后會提示無法復制到剪貼板，如下圖所示。

有的圖紙復制的時候沒有提示，但切換到目標圖紙粘貼的時候卻提示無效，如下圖所示。

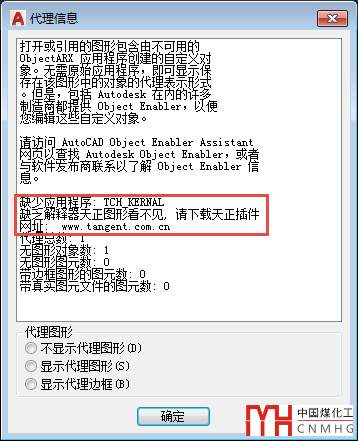

這些圖紙雖然說現象不同，但仍有一些共同點，比如打開是會提示有代理對象，而且通常是天正的代理對象，如下圖所示。

也就是圖紙中有看不到也選不中的天正圖形，因?yàn)闆]有解釋器，導致這些圖形只能以代理圖形的形式來顯示，但由于這些自定義對象沒有代理圖形，所以看不到任何圖形，全選也無法選中。

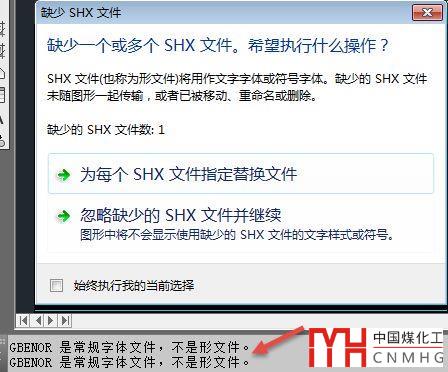

這些圖雖然沒有數據，但有些線型和圖塊無法清理，明明沒有文字，文字樣式的字體都能找到，還會提示缺少形文件，如下圖所示。

這個提示我倒是能理解，就是原圖使用的GBENOR.SHX是一個符號形文件，而CAD目錄中自帶的是一個常規字體文件，但這個形文件用在哪兒，在圖中卻找不出來。

CAD缺字體時為什么有些字體無法替換？大字體什么意思？什么是形文件？

經過對幾張圖紙研究后雖然沒有找到通用的解決方法，但基本都找到了一種解決問題的方法，這里列舉一下，可以試試。

一、用高版本CAD打開復制粘貼

這種情況遇到過兩三次，網友用的是AUTOCAD 2014，我拿到圖后用2014版確實無法復制粘貼，但在2018里試了一下，卻可以正常復制粘貼。在2018里復制粘貼到新圖保存，在2014版再打開也就可以復制粘貼了，因?yàn)橛绊憦?fù)制粘貼的數據并沒有被帶過來。

建議大家安裝一個2018以上的高版本，高版本容錯性更好，在低版本中復制粘貼或做其他處理有問題的圖紙，有時在高版本就可以正常復制粘貼或編輯。

二、修復打開圖紙

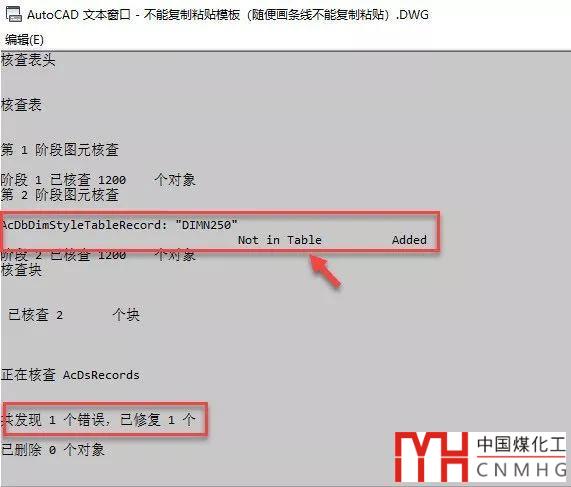

有的圖紙可能垃圾數據比較多，不僅在低版本提示“無法復制到剪貼板”，在2018甚至2020版里復制仍是相同的提示，圖紙核查AUDIT也沒有發現錯誤，感覺已經沒有辦法了。我關掉了圖紙，嘗試用修復RECOVER打開圖紙，居然發現了一個錯誤，如下圖所示。

圖紙打開后，嘗試復制粘貼，居然沒有提示，復制粘貼成功了。

這類圖紙除了有一些代理對象外，還有錯誤，雖然在2018和2020版都修復打開后復制成功了，但在2014版里修復文件時軟件退出了。此外在2018版嘗試另存為DXF文件也會提示錯誤而無法保存，且軟件會退出，如下圖所示。

無對象ID的錯誤？！圖紙即使修復打開還是提示錯誤，也不知道這些錯誤是怎么產生的，估計是天正額數據在版本轉換過程中出現了錯誤。

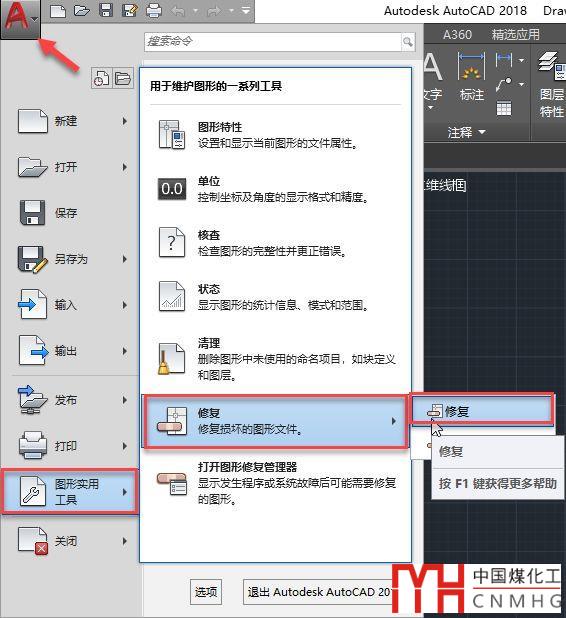

所以遇到選擇直線復制都提示“無法粘貼到剪貼板”的時候，可以嘗試用修復打開試試。如果記不住命令，可以在菜單里選擇修復命令，不同版本菜單位置不一樣，2018版如下圖所示。

三、復制鏈接COPYLINK

有些圖紙中有代理對象導致無法復制，但假如這些代理對象不可見，可見的要復制的對象中并不包含代理對象，就可以用復制鏈接COPYLINK將圖形復制到新建的圖紙中。

比如上面那張選擇一條直線復制都提示“無法復制到剪貼板”的圖紙，用COPYLINK就可以將這些線復制并粘貼到其他圖紙。

如果代理圖形或包含帶圖形的圖塊是有用的圖形，就不適于用COPYLINK命令。

CAD的復制鏈接有什么用？

但有些圖紙并不起作用，比如復制無提示后粘貼顯示無效的圖紙，用COPYLINK后粘貼仍提示無效。

四、嘗試其他方式

雖然有些圖紙保存DXF文件會提示錯誤，有些圖紙我嘗試保存成DXF后，用記事本打開后查看，果然有很多自定義對象的數據，我重新打開DXF文件后，居然復制粘貼成功了。

我裝了浩辰CAD，之前這些圖紙我嘗試在浩辰CAD里打開后復制粘貼都沒有問題，可能在浩辰CAD中復制粘貼的時候忽略了這些錯誤數據吧。

病急亂求醫，遇到這種奇葩的圖紙，不妨各種方法都試一下。

不知大家有沒有遇到過類似圖紙的，是否有其他更好的解決辦法，如果有請留言。
