在科技論文中，經常需要對某一系列曲線進行對比研究，例如在不同實驗條件（如摻雜比、pH、煅燒溫度等）合成樣品的XRD曲線中，對于摻雜樣品，除了包含純物相標準卡對應的衍射峰以外，還有新物相衍射峰的出現，甚至摻雜物相的引入都會對純物相的衍射峰位置（偏移）和半高寬等參數有明顯的影響。那么，如何在同一個坐標系（關聯橫軸）中直觀地呈現每個樣品的XRD譜線顯得尤為重要。

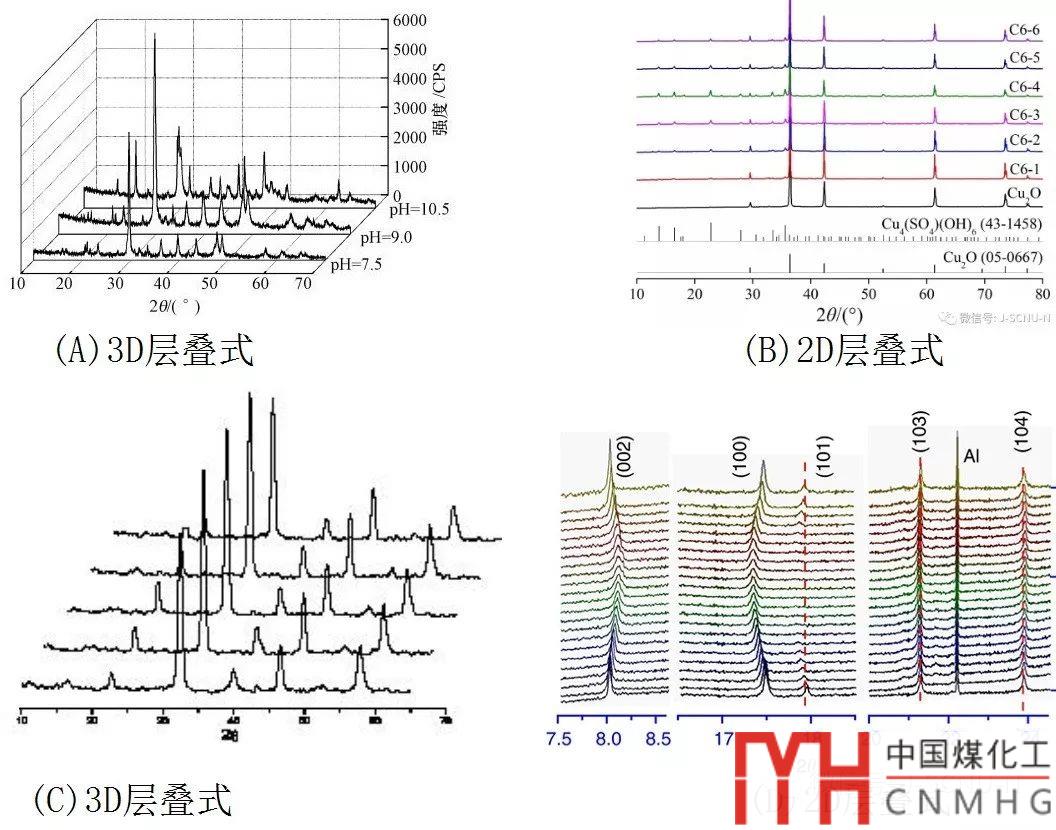

層疊圖是將多條曲線在同一個坐標系中繪制，并將每條曲線在縱向或橫向等比例移動，使每條曲線錯位顯示。例如下面的4個圖。主要表現形式分為兩種：（1）3D層疊式；（2）2D層疊式。這兩種樣式各有特點，3D層疊式具有較強的視覺沖擊效果和更具觀賞性；2D層疊式在考察峰位置偏移時更具有精確性和直觀性。例如圖B可對比發現新物相的峰出現（10°~30°），圖D可直觀地觀察到衍射峰的“漂移”。作者可以根據具體的XRD數據以及分析的要點，選擇不同的表現力。

對于3D層疊式的繪圖（圖A），可參閱“編輯之譚”上一期的文章：

Origin神操作：繪Waterfall瀑布圖（點擊閱讀）

對于圖C的繪制只需要在圖A的基礎上關閉Y軸、Z軸以及Grid柵格線的顯示即可。

利用Origin軟件的Waterfall（瀑布圖）繪制3D層疊圖，最大的優勢是它可以自動錯位，且曲線的間距是均勻的。而對于2D層疊圖的情況，需要手動調整曲線的間距。如果曲線數量較多時（如圖D），手動調距恐怕沒那么容易了。

下面以“編輯之譚”上一期文章

Origin神操作：XRD疊圖與PDF卡線圖（點擊閱讀）

中的數據為例，介紹2D層疊圖的兩種繪圖方法：手動平移法、累加數值法。

方法一：手動平移法

全選數據表，點擊繪制直線的工具，得到一個多條曲線重疊在一起的初始圖。在繪圖框左上角“ 1 ”處單擊右鍵勾選每一條曲線，然后點擊菜單Analysis→Data Manipulation→Vertical Translate(縱向平移，其下方的“Horizontal Translate”是水平平移)，此時繪圖框中某條曲線上出現一條紅色句柄線（右端有句柄），拖動句柄線向上移動，釋放鼠標，即可將該曲線放置到某個預定位置。分別選中其他曲線，重復上述操作，可以將每條曲線層疊出來，但是你會發現，這種手動調整，間隔并不均勻。下面以第一條曲線的垂直移動為例演示具體步驟如下。

方法二：累加數值法

第一步：估計縱軸范圍、累加值

在繪制的初始圖中，記下縱軸的最大刻度Ymax（取80）、總曲線數目N（共7條），則第i條曲線的累加值A(chǔ)i為

Ai=Ymax*(i-1) (i=1,2,3,…,7)。

則每條曲線Y數據的累加值分別如下：

A1=0（不移動）

A2=80

A3=160

A4=240

A5=320

A6=400

A7=480

第二步：設置Y數據

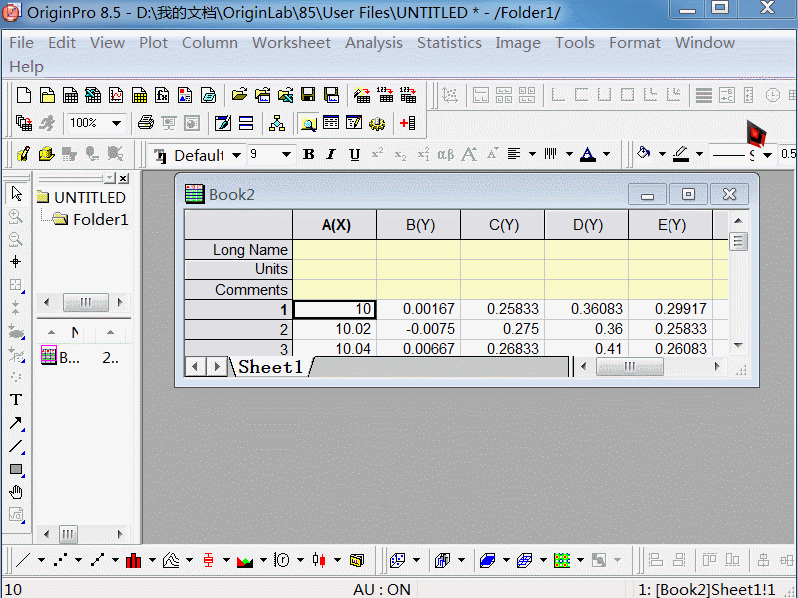

選中數據表中某曲線的Y數據列，右鍵選擇“Set Column Values”，在彈出框中編輯公式，例如累加第二條曲線（A2=80），我們操作C(Y)這一列，公式輸入框中輸入“col(c)+80”，點擊“OK”即可。對其他曲線進行類似操作（累加各自相應的累加值）即可。具體演示如下：

第三步：繪圖或調整原圖

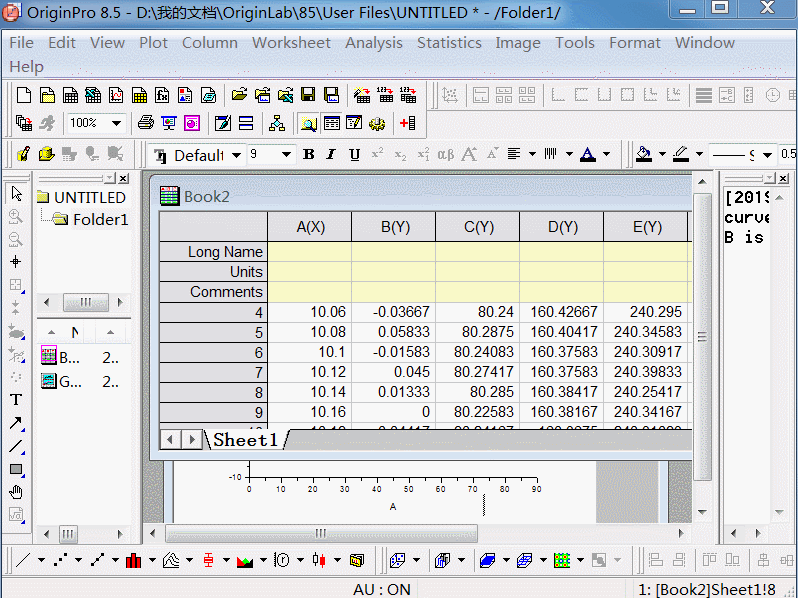

經過上述步驟累加后，你會發現原來繪制的圖中，只顯示出部分曲線，其他曲線不翼而飛了！那是因為經過累加后，多數曲線的基線已經超出了目前縱軸的范圍，因此，只需要調整縱軸范圍（修改上限為80*7=560）即可，具體演示如下：

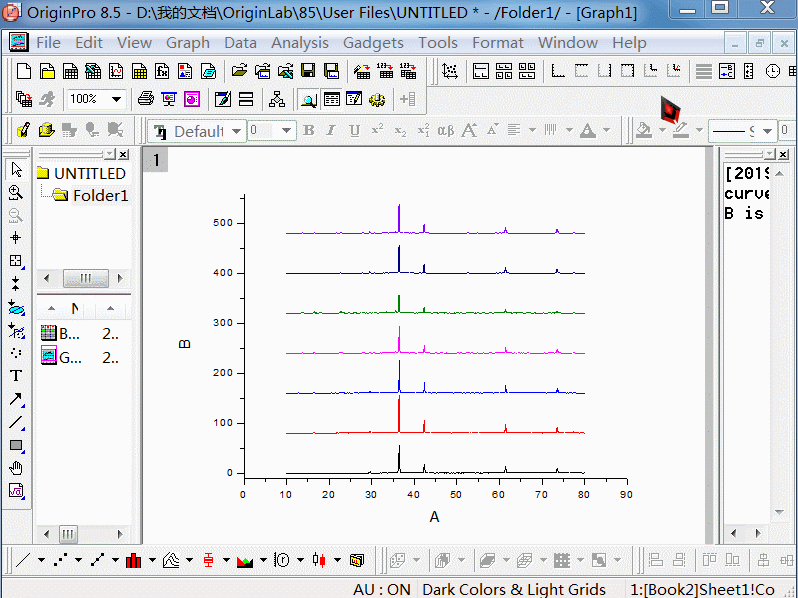

最后，刪除縱軸及標題（因為疊層圖一般對Y數據進行了累加，縱軸刻度已經失去意義，一般可以刪除縱軸及標題），調整橫軸及標題。具體演示如下：
