前文介紹了Origin中XYY，XYZ和Matrix格式的數據都可以繪制Contour圖和怎么設置Contour圖的格式，這次來講講如何理解Contour圖。

等高線圖指的是地形圖上高程相等的相鄰各點所連成的閉合曲線圖，也可以理解為三維曲面在平面上的投影。

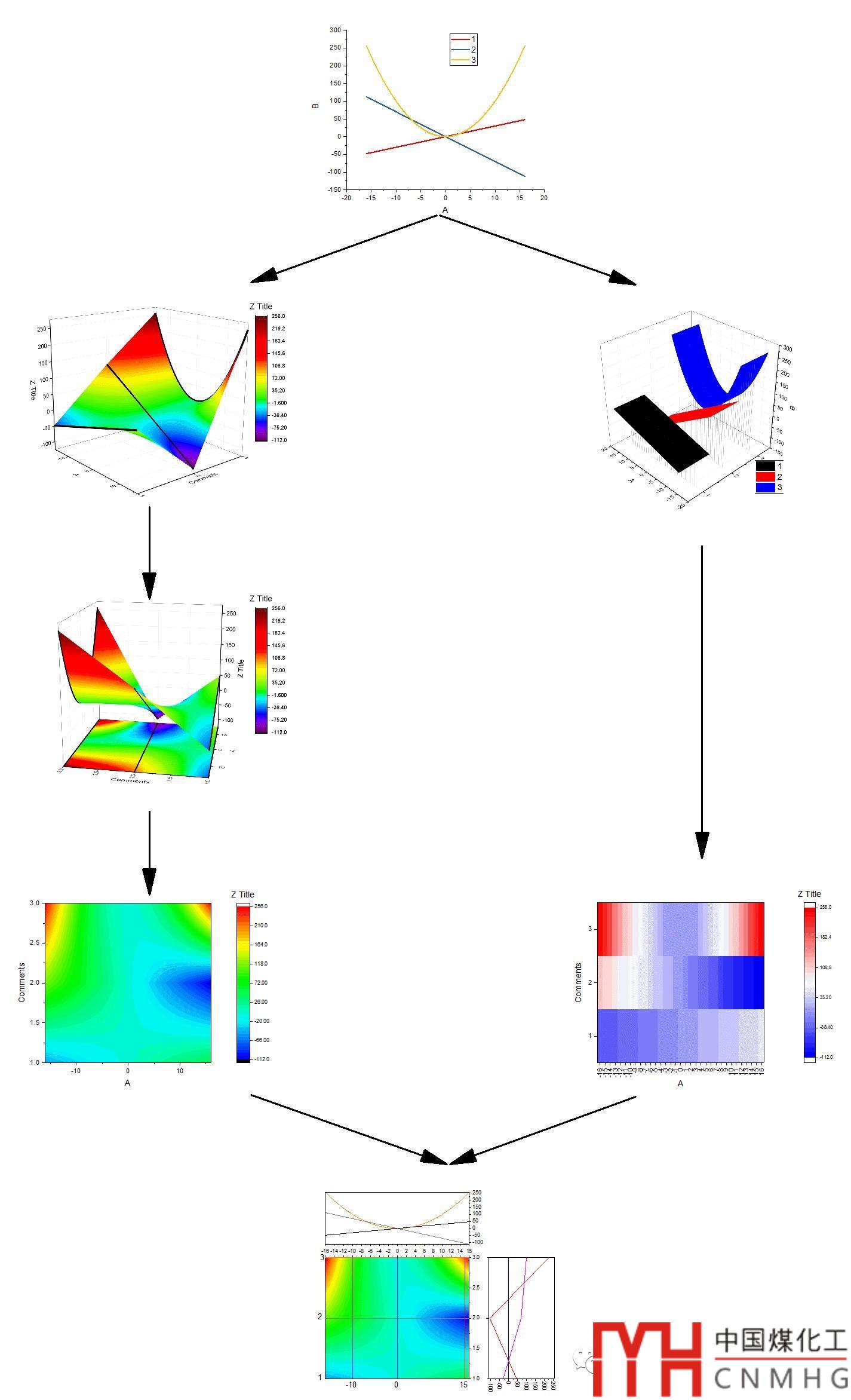

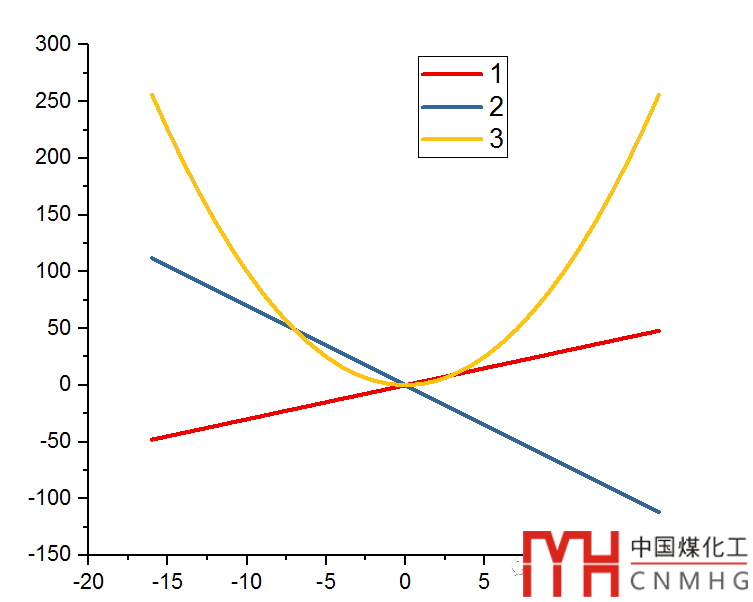

1. 我們以三條曲線為例，這三條曲線繪制成Contour圖會是啥樣呢？我們慢慢來看。

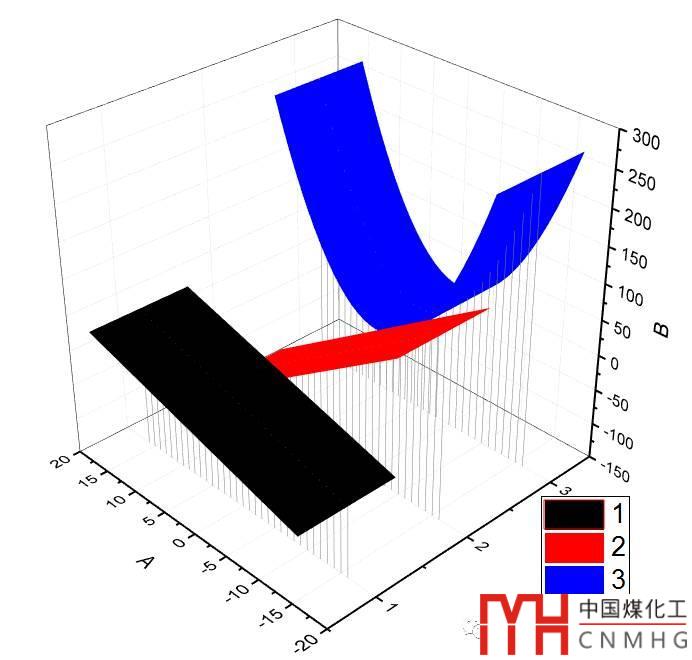

2. 繪成3D Ribbons圖看看：

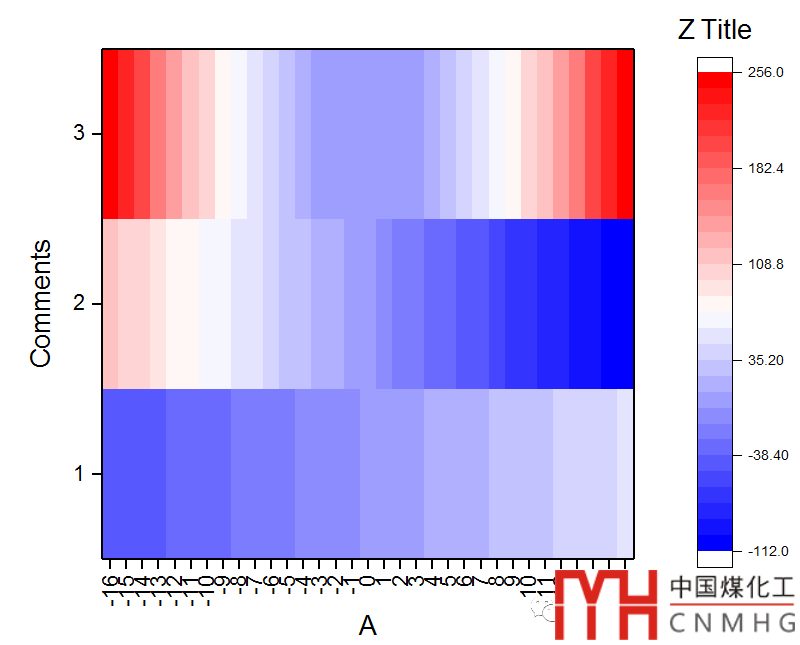

   1. 如果Ribbons圖向XY平面投影，是不是Heatmap圖呢！

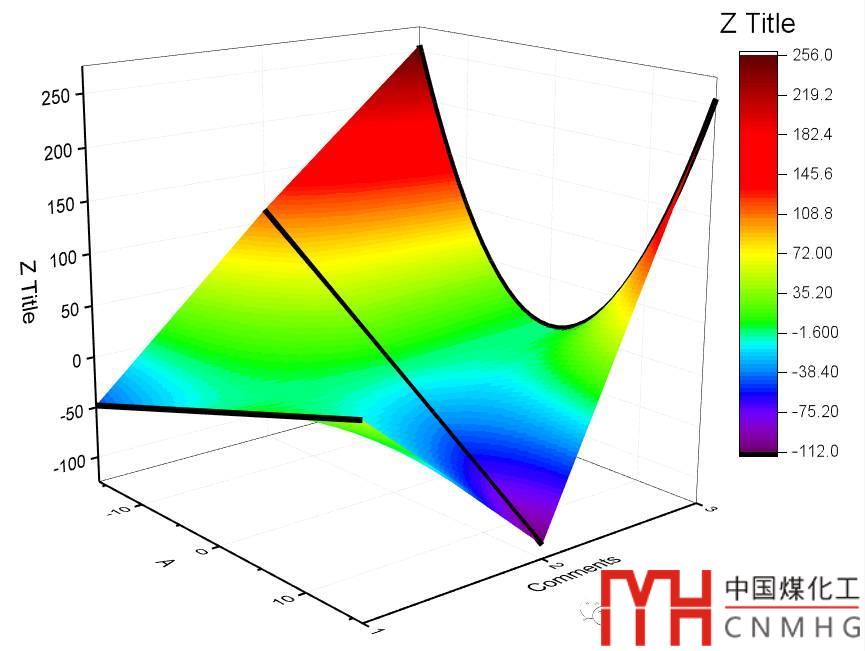

3. 再看3D surface圖：

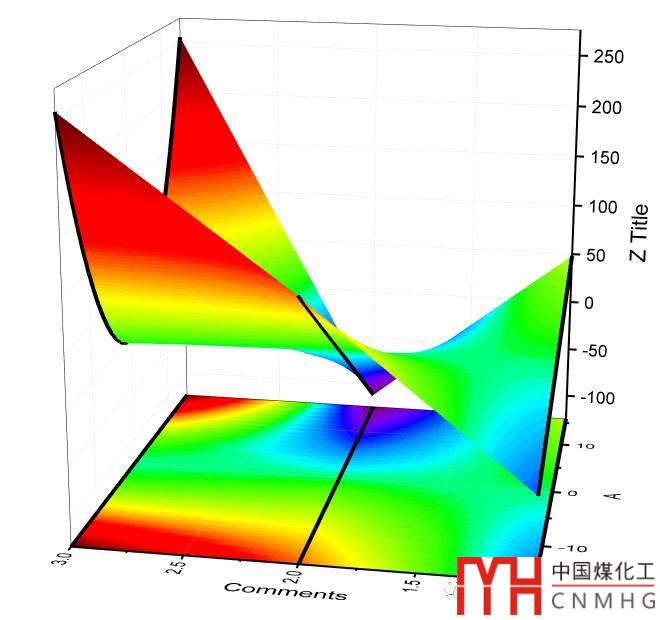

   1. 同樣向XY平面投影，

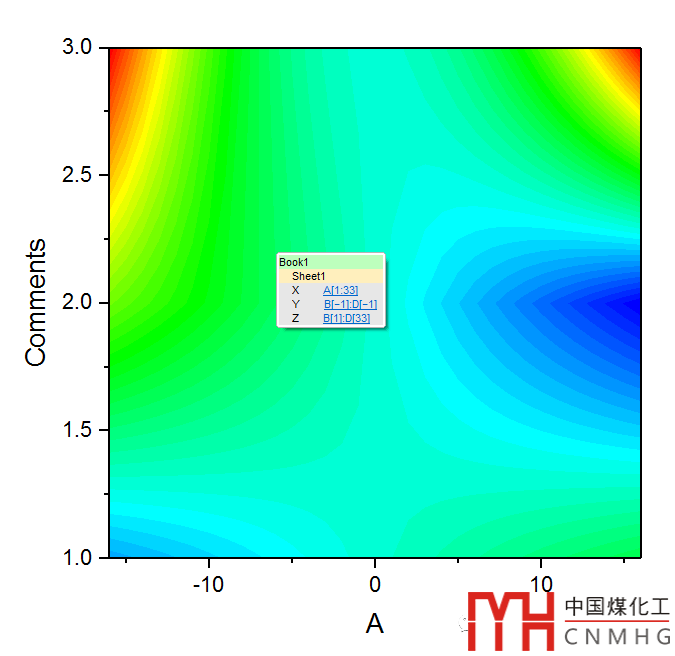

   2. 就是Contour圖。

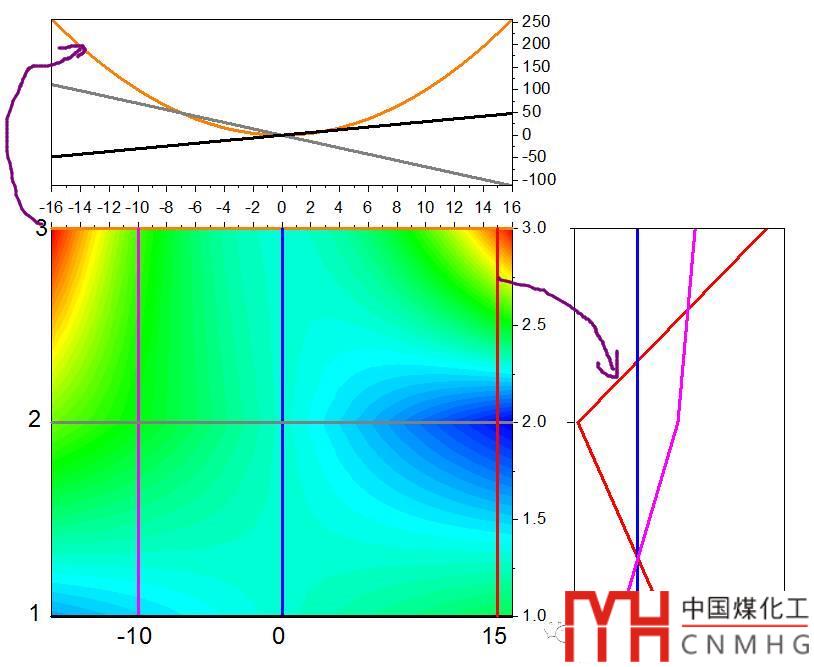

4. 將Contour圖使用Profile功能看看，在Y=1,2,3處的Profile曲線和Line圖是一樣的。





5. 總結一下，Contour圖也可以理解為三維曲面在平面上的投影。





所用軟件：OriginLab OriginPro 2017 @Windows 10 pro。
