前面介紹了Z坐標不為零的原因和可能帶來的問題，但要徹底解決問題就必須將將這些圖形的Z坐標歸零，CAD歸零的方法多種多樣，有些方法很簡單，有些方法稍微麻煩一點，我對一些廣泛流傳的方法將信將疑，下面就簡單給大家介紹一下。

方法一，直接在特性面板里修改標高值

大家想到的最簡單的方法就是選擇所有圖形，然后打開特性面板（輸入PR或CH命令或者按CTRL+1），在特性面板里去改Z坐標。如果只有少數幾個同類圖形有這樣的問題，是可以的，如果Z坐標異常的圖形有多種，這樣顯然不行，因為當選擇所有對象后，特性面板里只顯示公共屬性。比如多段線的Z坐標是標高值，而直線則是起點和端點Z坐標，當同時選擇直線和多段線時特性面板里并沒有顯示Z坐標。

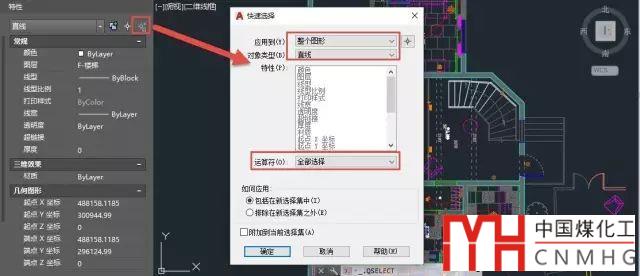

我們可以利用快速選擇來進行分類選擇后進行修改。輸入QSELECT命令后回車或直接在特性面板中單擊快速選擇按鈕，打開快速選擇對話框，選擇應用到整個圖形，在對象類型中選擇直線，在運算符里選擇“選擇全部”，單擊"確定"按鈕，將所有直線選擇出來。

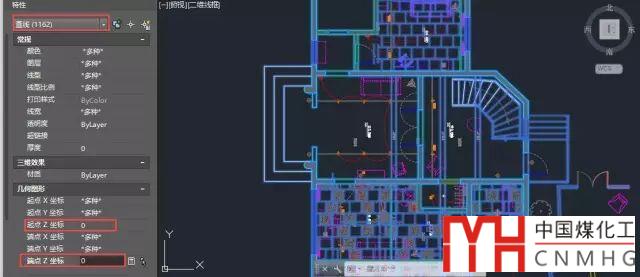

在特性面板找到起點和終點Z坐標，無論顯示的是３.0000E+99還是多種，直接輸入０，將所有直線的起點和終點的Ｚ坐標都改為0。

用快速選擇依次將其他類型的圖形選出來，再特性面板中改Ｚ坐標，圓和弧需要修改圓心坐標，多段線、填充、文字、圖塊有的是標高，有的是位置Ｚ坐標，總之是找到可修改的異常Ｚ坐標，將他們都改成０，還要切換到布局空間，將視口和圖紙空間的圖形也要處理一遍。

方法二，用CHANGE命令修改標高值

CHANGE命令可以修改各種對象，但通常也用來修改特性，而且可以同時修改不同類型圖形的標高。

操作很簡單：

輸入CHANGE命令，回車，框選要修改的對象，回車，輸入P，回車，輸入E，回車，輸入0，回車。

用CHANGE命令可以同時選中直線、圓、多段線等圖形并修改標高。如果直線的起點和端點的Z坐標相同，可以被成功地將Z坐標修改為0，但如果直線的起點和端點的Z坐標不同，命令行會提示：無法修改具有不同 Z 坐標的對象的標高，這種直線就無法修改了。這種直線通過快速選擇用特性面板倒是可以修改。

方法三、利用擴展工具命令

1、FLATTEN

在AUTOCAD和浩辰CAD等軟件的擴展工具中有一個叫變平或三維轉平面的命令：FLATTEN，這個命令并不僅可以將有Z坐標的圖形的標高改成0，且可以可以處理三維實體，將三維實體變成在當前視圖的投影。

在命令行中輸入FLATTEN，如果可以執行，就表示你的CAD支持此命令。變平FLATTEN正如命令的名字一樣，可以在模型空間是將整個圖形變平，不僅可以處理三維實體，二維圖形也會按當前視圖進行投影。如果需要得到三維實體的軸測圖，需要先將視圖切換到軸側圖，或者對三維實體進行三維旋轉。變平命令后，三維實體會被直接轉換為二維線，和視圖方向不平行的圓、橢圓等圖形也會進行轉換。

當圖中二維圖形有Z坐標，需要將Z坐標都變成0時，也可以用FLATTEN命令，但FLATTEN命令也并不是所有的圖形都可以修改，通常在處理后會提示有多少對象未被修改，我們需要切換到側視圖檢查一下，看是否還有圖形的Z坐標不為零，這些圖形有什么特征，是否圖塊內部有Z坐標不同的圖形，等等。

2、CHANGEZ

在浩辰CAD的擴展工具里還有一個專門改Z坐標的工具：CHANGEZ，在天正建筑等軟件等一些轉惡業軟件里也集成了類似的命令。這個命令操作非常簡單，執行命令后，框選所有要改Z坐標的對象，直線（包括起點和端點Z坐標不一致的直線）、圓、多段線以及共面的圖塊等標高都可以改為零，圖塊、三維模型也只是將標高值改為零，三維模型和圖塊都會維持原樣，因此如果圖塊內部圖形有不同的Z坐標，也無法處理。

方法四、移動到無窮遠處再移動回來

這是網上經?？吹降囊环N方法，有的是介紹手動操作，有的是提供了LISP程序的語句，有的直接提供了寫成了Z軸歸零的插件，但這些方法如下：

1、CTRL+A將圖形選中。
2、使用移動(M）命令,以原點為基點，輸入0,0,0，回車定，目標點坐標輸入0,0,1e99(是數字一英語字母E和數字九九)，確定。意思就是將所有圖形移動到無窮高處。
3、CTRL+A將圖形選中。3.將畫面ctrl+a全選
4、使用移動(M）命令,以無窮高處為基點，輸入0,0,1e99，回車定，目標點坐標輸入0,0,-1e99，確定。意思就是將圖形再移動到無窮低處。

5、使用移動(M）命令,以無窮高處為基點，輸入0,0,-1e99，回車定，目標點坐標輸入0,0,0，確定。意思就是將圖形再移動到原點處。

原理是將圖形全部移至正無窮,再移至負無窮,最后再移回到0坐標 這樣Z軸就歸零了。有的還專門寫了注意事項：在這樣做之前,要將塊先打散,不然即使按部就班的做了這些步驟,圖形也回不到0坐標！

我是在不太理解這個處理的原理，估計是CAD在坐標移動到無窮大和無窮小的時候超出了CAD的算法的極限值，從而忽略了之前的Z坐標，也就是鉆了CAD算法的空子。這種方法雖然能解決一部分圖紙的問題，但從理論上是不合理，之前多次遇到過坐標值超大的圖紙，感覺跟這類的處理和插件有關系。

當我們有其他方法和插件可以處理圖形的Z坐標的時候，不建議使用上述方法或采用上述方法的LISP程序。

今天的幾篇文章介紹了Z坐標不為零的原因、產生的后果和解決方法，希望對大家有幫助。
