如何使用OriginLab軟件從循環伏安CV曲線數據計算比容量（）

感謝NanoWorld的視頻教程。

作者的Facebook網址：https://www.facebook.com/fascinatingNanoworld

比容量的公式如下：

其中，是庫倫電荷，是活性質量，是電位。

我們知道或

將式(2)帶入式(1)可得：

分子分母同時除以

式中，是CV的電位掃描速率，可以用代替

或

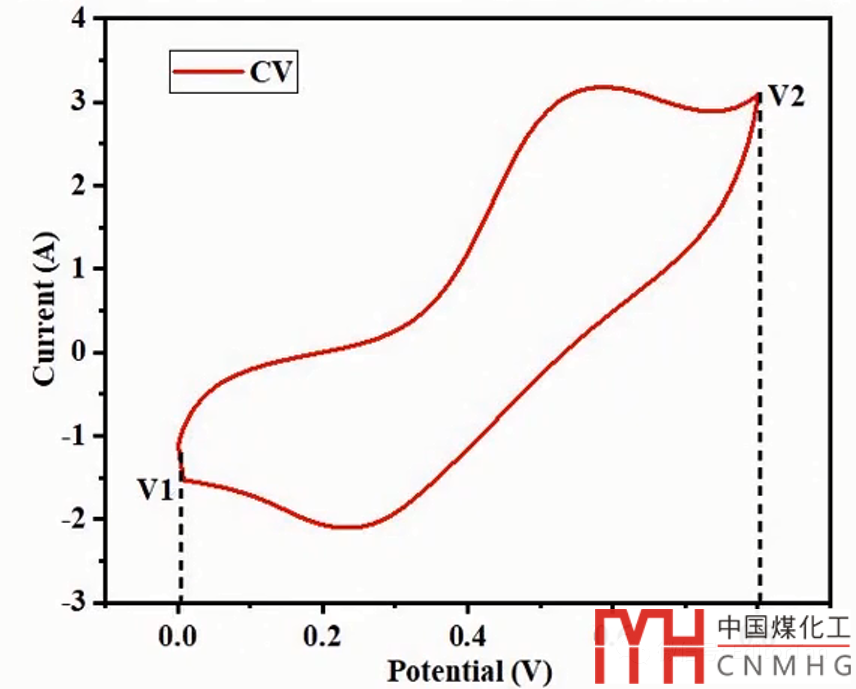

下面展示一個CV曲線

在CV曲線中，從電位V1增加到V2時，電流發生變化，因此，式(3)可以寫成它的最初形式：

如果我們仔細分析式(4)可以發現，左邊的積分代表CV曲線的面積

因此，式(4)可以寫成：

對于某種材料來說，均為常數，因此式(5)可以解為：

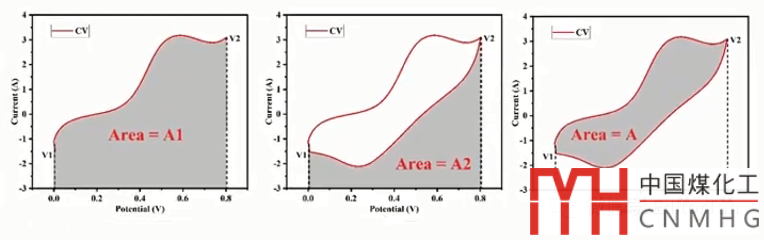

在CV曲線中存在3個區域，如下圖所示：

在充電時，Area=A1，式(6)可以寫成：

同理，在放電時，式(6)可寫成：

怎樣計算CV曲線所圍成區域的面積？采用式(7)減去式(8):

化簡后得到：

然后變形可得

比電容公式式中，為比電容(F/g)，為CV曲線面積(AV)，為活性物的質量，為CV曲線的掃描速率(V/s)，(V2-V1)為CV測試的電位窗口（掃描電位范圍）。

我們可以使用式(10)在Excel軟件中計算。

參數如下：

測試方法：采用3 mg樣品負載的三電極體系，以10 mV/s的掃速從0~0.8 V范圍測試CV曲線。

下面我們求面積，點擊菜單：分析-數學-多邊形面積(Polygon Area)，選擇絕對面積。請看演示動圖：

通過上述操作，求出了面積A。如果不用Excel，只用Origin軟件可以計算嗎？

當然可以！

接下來在Origin中新建一個表格，在f(x)單元格中輸入：

A/(2*D*B*10^-3*C)

即可計算。具體演示如下：

注意：Origin中列變量采用大寫字母，例如A(X)列用A表示這一列的數據；掃速單位mV/s需要*10^-3來換算為V/s。
