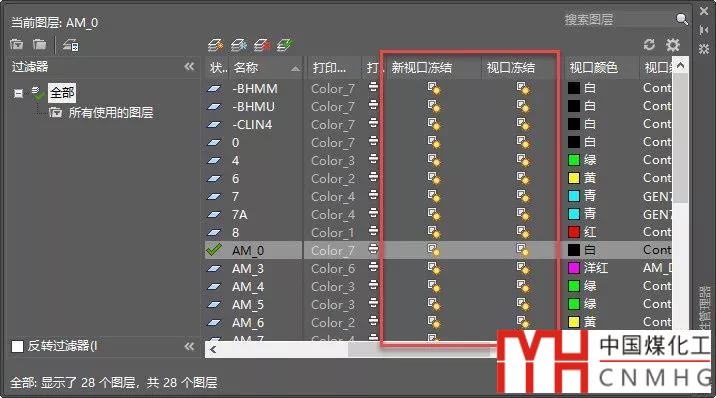

在布局里可以在不同視口中設置凍結不同的圖層，從而讓不同視口顯示不同的圖形，凍結適口圖層的操作可以進入視口后打開圖層管理器，在圖層管理器中設置，如下圖所示。

CAD圖層的凍結跟開關有什么區別？?jī)鼋Y(jié)、新視口凍結、視口凍結有什么不同？

有時一張圖紙中有很多圖層，我們很清楚圖面上哪些圖形所在的圖層需要凍結，但要將這些圖層的名字都記住，然后到圖層管理器里再去講這些圖層一一找出來進行凍結就不太容易了，因此，前幾天有網友問有什么辦法可以通過選擇圖形來凍結它們所在的圖層，其實CAD提供了好幾個相關的命令，這里將跟幾位網友交流后總結的幾種方法跟大家分享一下。

CAD提供多種圖層工具，這些命令在執行后，就可以通過選擇圖形來確定要處理的圖層，其中跟圖層凍結相關的命令有幾個：圖層凍結、圖層隔離、把圖層隔離到當前視口，這幾個命令分別適用于不同的情況。

一、選擇當前視口要凍結圖層上的對象

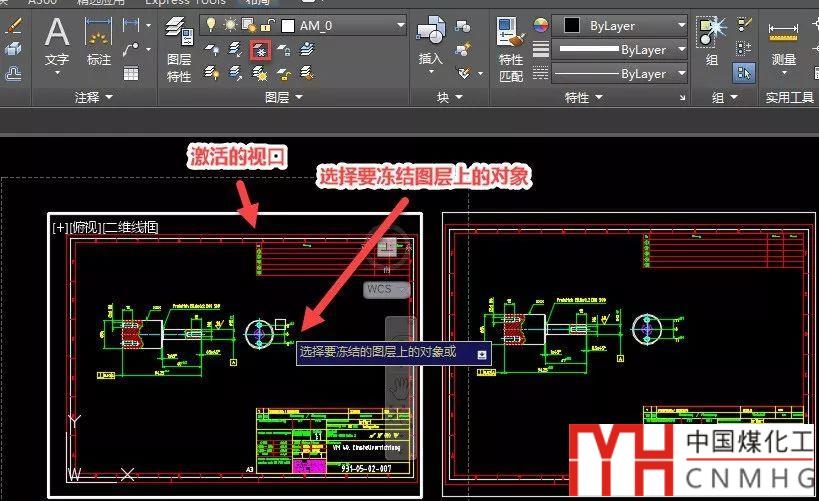

如果想直接通過選擇對象來凍結圖層，可以直接執行圖層凍結LAYFRZ命令，然后在視口內選擇對象，如下圖所示。

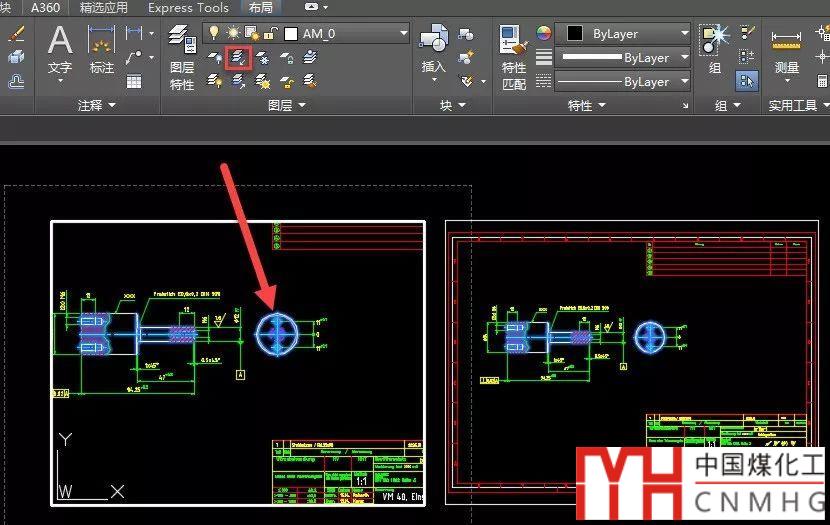

執行圖層凍結命令后，可以繼續選擇其他要凍結圖層上的對象，如下圖所示。

在模型控件中使用圖層凍結命令選擇對象時是在所有適口凍結此圖層，進入視口后就只會在當前視口凍結對象所在圖層。

從命令行可以看到圖層凍結有一個設置（S）參數，輸入此參數后顯示視口或塊選擇選項，視口選項可以設置置是所有視口凍結還是當前視口凍結，塊選擇是控制在拾取到圖塊的時候，是按照?qǐng)D塊對象所在圖層進行凍結，還是拾取的塊內圖形所在的圖層進行凍結。

二、選擇視口內不要圖層上的對象

如果視口內要凍結的圖層比較多，而要保留顯示的圖層不多，更容易選出來，就可以使用圖層隔離LAYISO命令，這個命令在視口中的操作跟圖層凍結命令效果正好相反。圖層凍結命令一次只能單擊一個對象凍結一個圖層，圖層隔離則可以一次將需要隔離圖層上的所有對象都選中后在確定，如下圖所示。

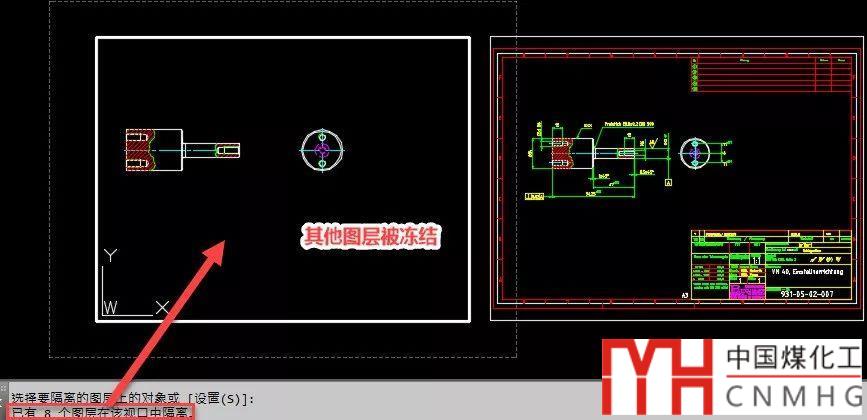

選擇時并不需要將所有要顯示的圖形都選中，只要選擇的對象能覆蓋所有要顯示的圖層就好了，選定對象后回車確認，其他圖層就被凍結了，如下圖所示。

在模型空間中圖層隔離只是將其他圖層關閉，但同樣提供了設置選項，在模型空間可以設置是關閉還是鎖定其他圖層，在布局的視口則可以設置是關閉圖層還是凍結視口圖層。

三、選定要在其他視口中凍結圖層上的對象

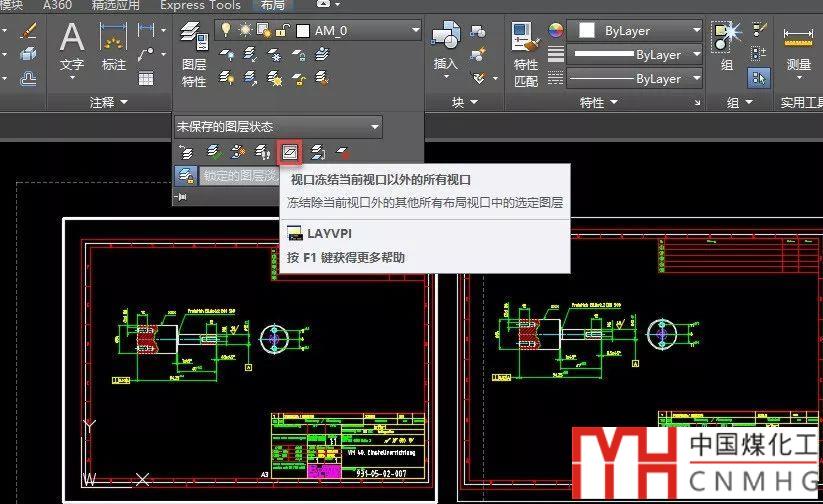

將圖層隔離到當前視口LAYVPI這個命令估計知道和用到的人不多，國外設計人員布局用得比較多，使用的人相對多一點，如下圖所示。

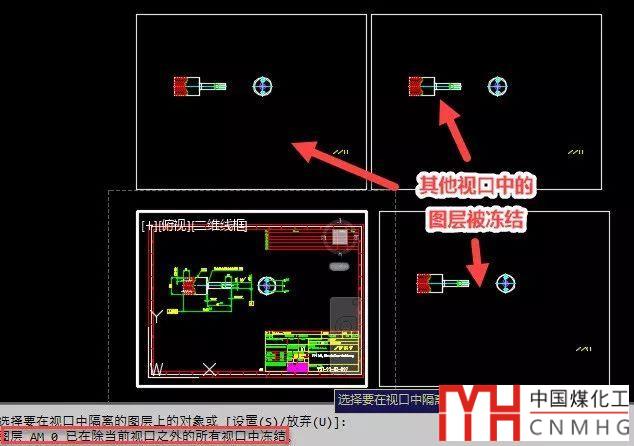

LAYVPI命令的操作跟圖層凍結類似，也是依次單擊其他視口中要凍結圖層的圖形，然后布局中所有其他視口中此圖層都將被凍結，如下圖所示。

此命令同樣有設置選項，大家可以試試這些設置選項，這里就不再介紹了。

圖層工具之前文章里介紹過，不過都寫得比較簡單，大家如果感興趣可以自己研究一下其他工具。
